Арсенал-Коллекция 2015 № 01 (31)

Все 8-дм/50 пушки изготавливались по заказу Морского ведомства и имели маркировку «М. А.», то есть «морская артиллерия». Орудия производства ОСЗ имели двузначные номера, а производства «Виккерса» - четырёхзначные с буквой «а» на конце.

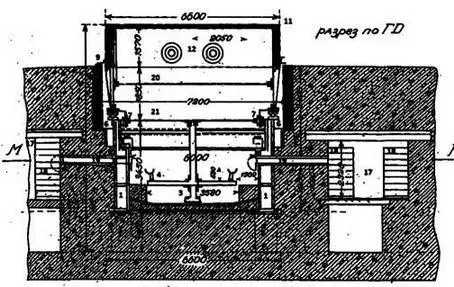

Поперечный разрез башни

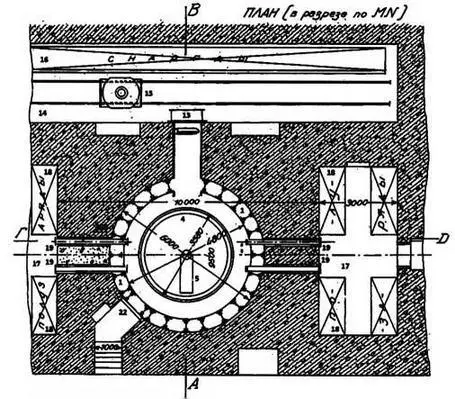

План погребов

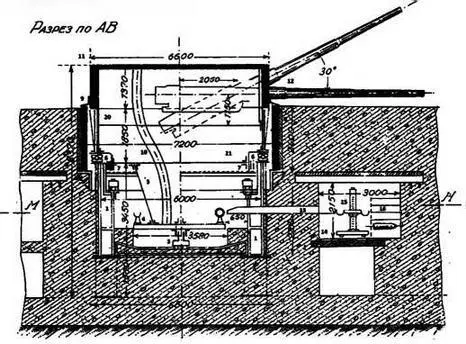

Продольный разрез:

1. Жесткий барабан 2. Установочные части 3. Нижний штыр башни 4. Круговой снарядный желоб 5. Поданная труба 6. Шаровой погон 7. Вертикальный погон боевого штыра с катками 8. Неподвижная броня кирасы 9. Мамеринец 10. Направляющие зарядников 11. Вращающаяся броня 12. 8-дм/50 клб орудие 13. Приемный стол для снарядов 14. Снарядный погреб 15. Снарядная тележка 16. Снарядный стеллаж 17. Зарядный погреб 18. Стеллаж полузарядов 19. Зарядная труба 20. Боевое отделение башни 21. Стол башни (рабочее отделение) 22. Вход в подбашенное отделение

Описание конструкции. В отличие от 8-дм башенных установок линейного корабля «Андрей Первозванный», береговая 8-дм башенная установка не имела перегрузочного отделения. Кроме того, корабельная башня создавалась по «французскому» типу с эллиптической в плане вращающейся частью и расположенным под ней барбетом малого диаметра, в то время как береговая установка имела цилиндрическую форму, а неподвижная броня (кираса) имела диаметр больший, чем диаметр вращающейся брони башни, что было ближе к «английскому» типу установок.

Береговая 8-дм башенная установка имела диаметр по вращающейся броне 6620 мм, высоту стенок башни 1570 мм, диаметр по кирасе 7200 мм, высоту кирасы 2385 мм, высоту от дна башенного колодца до верхнего среза крыши башни 6870 мм, диаметр шарового погона 6000 мм, расстояние между стволами 1549 мм.

Вращающаяся броня башни имела цилиндрическую форму с плоской крышей. Стенки башни состояли из шести изогнутых крупповских цементованных плит, пять из которых в переднем и боковых секторах имели толщину 300 мм, а шестая в заднем секторе 60° имела толщину 250 мм. Плиты были скреплены между собой шпонками, имеющими в сечении вид двойного ласточкиного хвоста. В передних плитах были вырезаны два амбразурных отверстия для пропуска тел орудий, которые перекрывались броневыми щитами, расположенными на качающихся частях орудийных станков. Крыша башни состояла из нескольких плит крупповской цементованной брони, соединенных «в четверть» со стенками башни. Толщина плит крыши согласно эстонским чертежам башен батареи №9 на о. Нарген составляла 150 мм. Для замены орудий и станков не требовалось разбирать всю крышу целиком, снимались лишь отдельные плиты. На крыше башни располагались бронеколпаки командира башни и поста горизонтального наведения, а также двух перископических прицелов Цейса, предназначавшихся на случай стрельбы прицельной наводкой. Неподвижная броня установки (кираса) имела цилиндрическую форму и состояла из шести изогнутых плит крупповской брони, толщина передних и боковых плит в переднем 180° секторе составляла 300 мм, а тыльных - 175 мм. Плиты между собой соединялись шпонками «двойной ласточкин хвост».

Башенная установка состояла из подвижной (поворотной) и неподвижной частей. Неподвижная часть состояла из жесткого барабана, установочных частей и неподвижной брони кирасы, а поворотная часть - из вращающегося стола с прикрепленной к нему подачной трубой и установленными на нем орудиями и вращающейся броней. Жесткий барабан, представлявший собой цилиндрическую клепаную конструкцию, служил опорой для поворотной части башни. Он болтами притягивался к шаблонному кольцу фундамента и больше чем наполовину высоты заделывался в бетонный массив. По окружности жесткого барабана были проделаны две пары отверстий для подачи полузарядов и одно отверстие для подачи снарядов из прилегающих погребов, а также одно отверстие-лаз для сообщения с башней. Подвижная часть башни вращалась на горизонтальном шаровом погоне, верхний погон которого был прикреплен к нижней части стола башни, а нижний шел по верху жесткого барабана. Между вращающимся столом и жестким барабаном располагался вертикальный погон боевого штыра с вертикальными катками, удерживавший от смещения вращающуюся часть башни при выстрелах или попаданиях вражеских снарядов. Вращающийся стол состоял из продольных и поперечных балок, верхнего и нижнего горизонтальных листов, а также идущих по окружности вертикальных листов, в совокупности образующих цилиндрический барабан. На продольных балках вращающегося стола в боевом отделении башни располагались кронштейны для приема цапф качающихся частей станков орудий. Станки орудий были снабжены гидравлическим компрессором и пневматическим накатником (станки орудий отечественного производства имели пружинный накатник). В рабочем отделении внутри вращающегося стола располагалась большая часть лебедок, электродвигателей и других механизмов башенной установки. К нижней части стола башни была прикреплена поданная труба, в которой проходили направляющие для зарядников, с помощью которых осуществлялась подача боеприпасов в боевое отделение башни. Под подачной трубой находился нижний штыр башни, через который в башню пропускались электрические провода.
