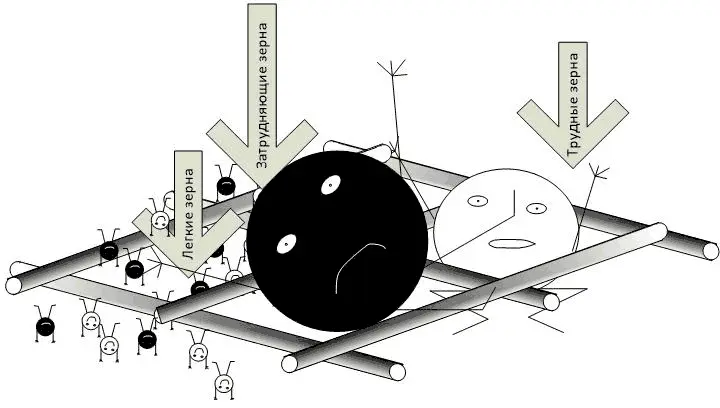

Рис. 1.17. Легкие, трудные и затрудняющие зерна.

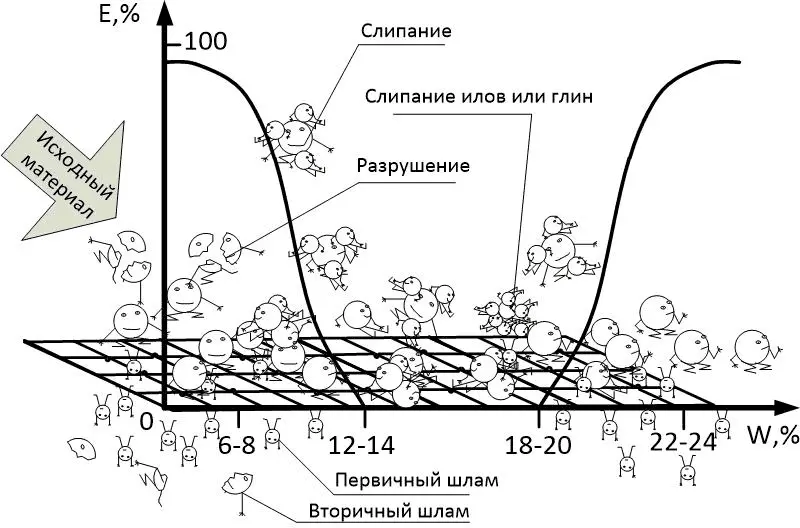

При грохочении происходят следующие эффекты, показанные на рис. 1.18:

– снижение эффективности грохочения из-за влажности материала, вызванное слипанием мокрых частиц, а также комкованием илов и глин;

– шламообразование, процесс, вызванный разрушением частиц при соударении и ударах о решето;

– с ростом содержания влаги до состояния густой пульпы происходит повышение эффективности грохочения;

– кривая зависимости эффективности грохочения от влажности материала уменьшается до нуля и возрастает симметрично;

– значение эффективности в критических точках зависит от вида полезного ископаемого, данные на рис. 1.16 приведены для угля и антрацита.

Рис. 1.18. Зависимость эффективности грохочения от влажности материала.

Наиболее распространенный грохот – инерционный, в котором вибрация решета происходит под действием одного или нескольких приводов. Для избегания ударов решето опирается на пружины или резиновые опоры.

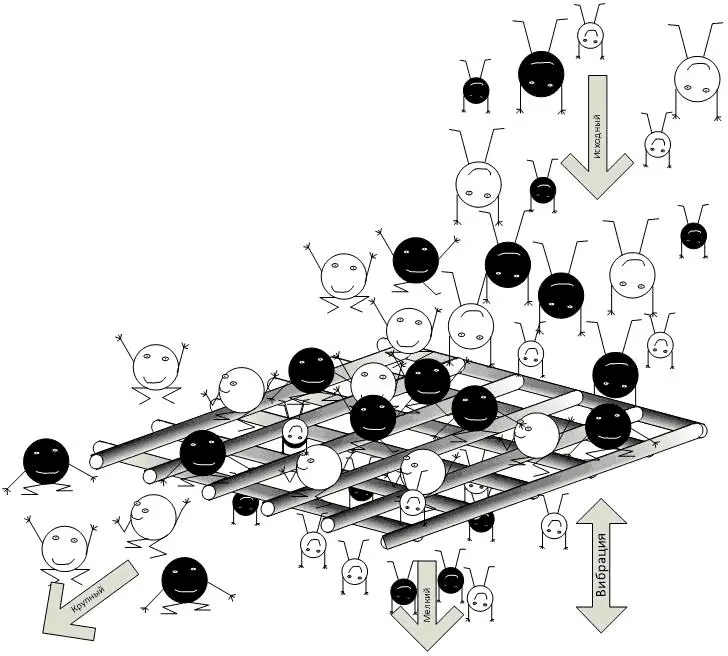

Схема инерционного грохота показана на рис. 1.19. Материал падает на вибрирующую ситовую поверхность, частицы размерами меньше отверстий просеиваются в подрешетный продукт, а остальные попадают в надрешетный продукт.

Рис. 1.19. Принцип работы инерционного грохота.

По частоте колебания решета грохоты бывают: дорезонансные (рассев и обезвоживание крупных материалов), резонансные (вытеснены из употребления) и зарезонансные (высокочастотные, для рассева и обезвоживания мелких материалов).

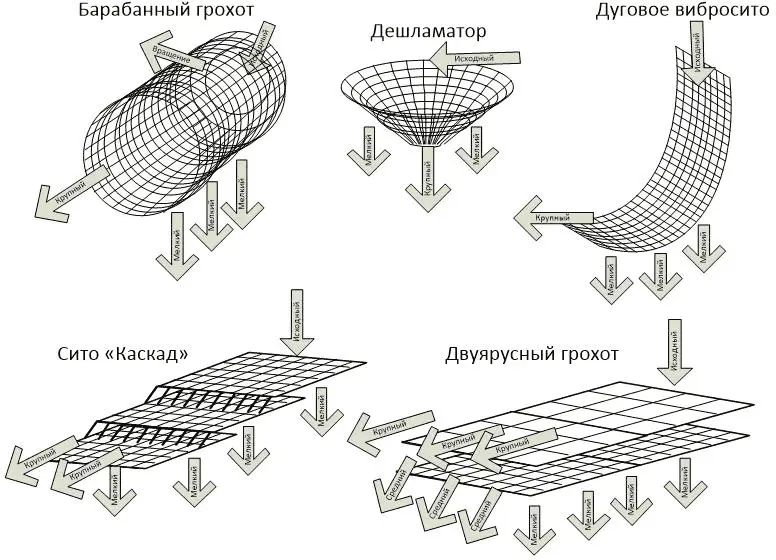

Конструкции форм просеивающих поверхностей инерционных грохотов разнообразны. Основные наиболее часто встречающиеся формы приведена на рис 1.20.

Рис. 1.20. Основные формы грохотов.

Принцип работы гидрогрохота основан на взаимодействии гидродинамических сил.

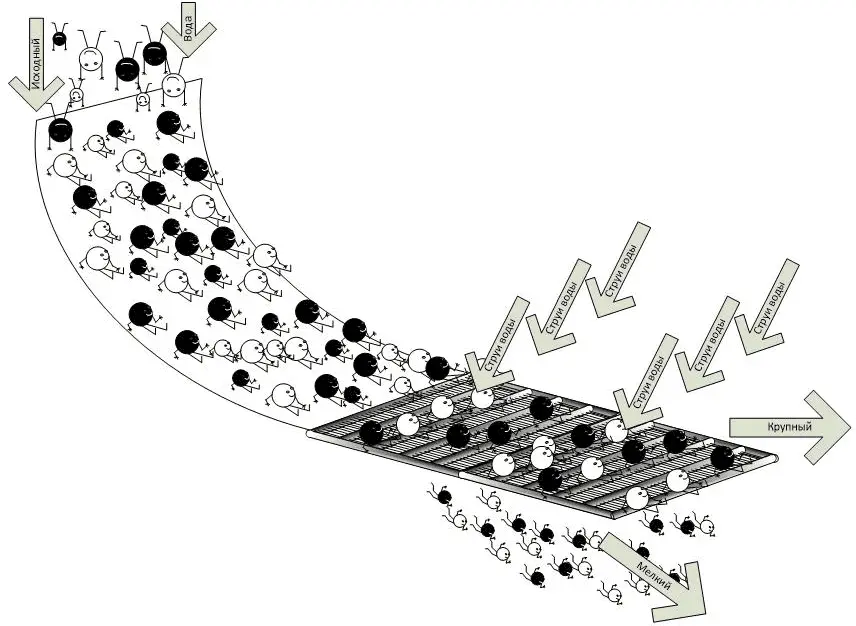

Прямолинейный гидрогрохот состоит (рис. 1.21) из разгонного устройства (гидроподготовки) и неподвижного решета, над которым закреплены под острым углом несколько рядов напорных сопел. Мощные струи воды в устройстве гидроподготовки разгоняют материал до скоростей от 4 до 9 м/с. На начальном этапе поток материала турбулентный и толстый, после он утончается и происходит явление сегрегации (отделения крупных кусков от мелких в слое материала под действием внешних сил). Таким образом подготовленный поток попадает на решето, где на него сверху действуют напорные струи из сопел, продавливая мелкие частицы в подрешетный продукт. Частицы, размером больше отверстий решета выносятся потоком в надрешетный продукт.

Существуют две основные конструкции гидрогрохотов: прямолинейные и конусные. Конусные отличаются формой решета, в виде усеченного конуса и «бубликообразным» кольцевым разгонным устройством.

Применяется для рассева крупных частиц.

Рис. 1.21. Принцип работы гидрогрохота.

Валковый грохот состоит (рис. 1.22) из параллельных вращающихся в одну сторону валков. Материал, попадая на валки перемещается вдоль них под воздействием их вращения. Частицы размером меньше зазора между валками проваливаются в подрешетный продукт. Остальные частицы перемещаются валками в надрешетный продукт.

Иногда на валки неподвижно закрепляют ряды стержней (пальцев) или звезд (похожих на шестерни) для разрыхления слипшегося материала (звездочный грохот).
