Рулевая труба закрепляется на выносе 3 болтом 7 с гайкой 9 . Стержень руля имеет в нижней своей части коническое отверстие и два продольных разреза. Распорный конус 4 , втягиваясь затяжным болтом 1 , распирает стержень руля и прочно скрепляет его со стержнем передней вилки, а также с выносом руля 3 . Болт и распорный конус имеют метрическую резьбу М8х1.

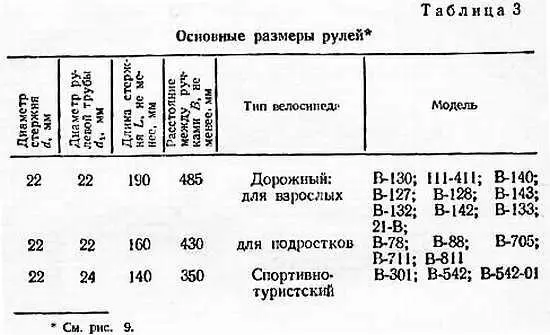

Основные размеры руля по ГОСТ 3538 — 75 даны в табл. 3.

Руль для дорожных велосипедов обычно изготовляют шириной 500–550 мм, что при наличии раздвинутых наружу ручек обеспечивает непринужденную и удобную посадку велосипедисту, корпус которого наклонен вперед под углом около 45°.

При таком положении масса велосипедиста распределяется выгодным образом: лишь небольшая часть ее передается опирающимся на руль рукам, не перегружая их, вместе с тем сохраняется возможность использования руля как опоры при работе педалями. Глубина изгиба руля берется обычно не более 70 мм и размер выноса в пределах 25 мм.

Спортивный руль, в отличие от дорожного, имеет значительно большую глубину изгиба рулевой трубы: 135 мм — для гоночных шоссейных и 180 мм — для трековых велосипедов (рис. 11).

Рис. 11. Спортивные рули.

Ширина рулевой трубы для спортивных велосипедов при параллельном расположении ручек — 380–420 мм. Такая форма руля позволяет велосипедисту расположить свое туловище так, чтобы, не утомляясь при движении на велосипеде, достигать наименьшего сопротивления воздуха.

Рулевая труба шоссейного гоночного велосипеда в отличие от трекового имеет уменьшенные радиусы перегибов и увеличенный прямой участок посредине. Эта форма руля позволяет гонщику располагать кисти рук в трех положениях: в — на прямом участке руля; б — с упором в корпуса тормозных рукояток; а — на ручках руля (рис. 12).

Рис. 12. Положение кистей рук:

а— на ручках руля; б— с упором в корпуса тормозных рукояток; в— на прямом участке руля.

Спортивно-туристские велосипеды снабжены рулем спортивного типа, таким же, как у шоссейных гоночных велосипедов.

Рулевая труба для шоссейных гоночных велосипедов изготовляется из труб алюминиевого сплава диаметром 24 мм с толщиной стенки 2 мм.

На трековые велосипеды для спринтерских гонок и для гонок за лидером рулевую трубу изготовляют только из стальных труб диаметром 24 мм с толщиной стенки 1,5 мм. Выносы спортивных рулей делают для гонщиков разного роста, не менее трех размеров — от 75 до 130 мм.

Кроме дорожных и спортивных существуют еще много других разновидностей рулей, которыми снабжены различные специальные велосипеды, например, для фигурной езды, цирковые, для перевозки грузов и другие.

Женские велосипеды (модели 21-В), предназначенные для передвижения с небольшими скоростями, имеют, как правило, рули вверх загнутые, обеспечивающие прямую посадку велосипедиста.

Велосипедное колесо состоит из обода и втулки, связанных между собой тонкими металлическими спицами. На ободе смонтирована пневматическая резиновая шина. Колесо велосипеда должно быть прочным и достаточно жестким, иметь минимальную массу.

Колеса дорожных велосипедов изготовляются преимущественно таких размеров по диаметру.

Велосипедов:

— для взрослых — 704 мм

— для подростков — 611 мм

Колеса с большим диаметром имеют некоторые преимущества при езде по плохим дорогам. Они легче перекатываются по неровностям, меньше погружаясь в углубления; площадь контакта их с покрытием дороги большая, что уменьшает пробуксовку; велосипед менее чувствителен к заносу и более устойчив.

В последние годы велосипедная промышленность начала изготовлять новые модели дорожных универсальных складных велосипедов с уменьшенными колесами размером 18, 20 и 24 дюйма, которые удобны для эксплуатации в условиях города, а также для транспортировки их и хранения.

Втулки переднего колеса.Велосипедные колеса, как передние, так и задние, монтируются на втулках, снабженных для большей легкости хода шарикоподшипниками.

Передние втулки делятся на дорожные и спортивные.

Существует несколько конструкций передних втулок дорожного типа. Наиболее рациональной из них с малым количеством деталей надо считать втулку (рис. 13) с корпусом 5 , изготовленным штамповкой из трубы за одно целое с чашками с двух сторон, шариковые дорожки (места катания шариков) которых могут быть обработаны строго концентрично. Сверху на расширенные части корпуса 5 напрессованы два фланца 3, 7 с отверстиями под спицы.
