Знак выполняется в виде равностороннего треугольника со стороной 80,100,160, 360 мм — для дверей помещений, 25,40, 50 мм — для тары и оборудования. Стрела и кайма черного цвета, фон — желтого.

Для успешного проведения электромонтажных и ремонтных работ различной категории и уровня сложности современный электрик должен располагать определенным комплектом измерительных и электромонтажных инструментов, входящих в так называемый набор инструментов электрика.

Перед тем как приобрести инструмент, обязательно нужно подержать его в руке — он должен быть удобным в обращении. Иначе впоследствии вам будет очень неудобно с ним работать, что может даже привести к травме.

Рабочий инструмент всегда должен находиться в исправном состоянии. Благодаря этому можно гарантировать как личную безопасность мастера, так и высокое качество проделанных работ. Рассмотрим состав комплекта.

Измерительный мультиметр.Это основной рабочий прибор электрика. Он позволяет решать большинство задач по определению рабочих характеристик исследуемой или монтируемой электрической цепи.

Индикаторная отверткаи более функциональный двухполюсный индикатор напряжения(ПИН-90, например). Оба эти прибора служат для оперативной проверки наличия (или отсутствия) фазного напряжения на отдельных участках электрической сети.

Электроизмерительные клещи предназначены для измерения электрических величин (тока, напряжения, мощности, фазового угла и др.) без разрыва токовой цепи и без нарушения ее работы. Соответственно измеряемым величинам существуют клещевые амперметры, ампервольтметры, ваттметры и фазометры.

Непременные составляющие классического набора электрика(обязательно с изолированными ручками, где они предусматриваются): наборы отверток различного размера и назначения, бокорезы, пассатижи, кусачки, пинцеты, молоток, шлямбур, монтажное зубило, набор напильников, ножовка для работы по металлу, тиски и инструмент для снятия изоляции (типа КСТ-6, например), монтерские ножи для разделки кабелей и зачистки концов проводников, инструмент для обжима проводов с набором матриц под различные наконечники.

Несколько комплектов ключейдолжны включать, в том числе, торцевой и раздвижной ключ.

Переносной электроинструмент(электродрель, перфоратор, штроборез) и надежный переносной удлинитель большой длины. В комплект для работы с электроинструментом обязательно должны войти сверла и буры различного размера, насадка типа «корона» (для изготовления отверстий в стене под монтажные коробки розеток и выключателей), а также насадки для штробореза.

Расходные материалы:электрические кабели и провода различных марок и сечений, набор изоляционных лент различных марок, соединительные клеммники и разъемы, шурупы, комплект дюбелей, полихлорвиниловую и термоусадочную трубку различного диаметра.

При проведении ремонтных работ вам всегда смогут пригодиться аккумуляторный фонарик, рулетка, а также два комплекта перчаток— матерчатые и резиновые. Об этом пусть и вспомогательном, но крайне необходимом инструменте, также следует побеспокоиться при комплектовании набора электрика.

Понятие «мультиметр» более точно отражает назначение этого многофункционального прибора. Число имеющихся разновидностей настолько велико, что каждый электрик может найти прибор, в точности отвечающий его специфическим требованиям как по виду и диапазону измеряемых величин, так и по набору сервисных функций.

Назначение органов управления стандартного мультиметра приведено на рис. 1.2.

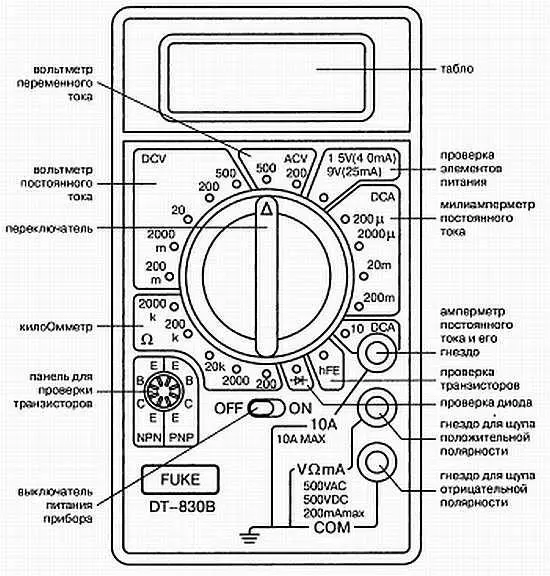

Рис. 1.2. Назначение органов управления стандартного мультиметра

Кроме стандартного набора величин (напряжения и силы постоянного и переменного тока, а также сопротивления) современные мультиметры позволяют измерять емкость и индуктивность, температуру (с помощью внутреннего датчика или внешней термопары), частоту (герц и об/мин), а также длительность импульсов и интервалы между импульсамив случае импульсного сигнала.

Почти все они могут осуществлять прозвонку (проверку целостности цепи с подачей звукового сигнала при ее сопротивлении ниже определенной величины).
