Министерство СССР - ПЗРК «Стрела-2»

Возможные фоновые ситуации, возникающие при стрельбе, показаны на рис. 28. Виды облачности, относящейся к сложному фону, показаны на рис. 29.

Рис. 28.Возможные фоновые ситуации при стрельбе:

1 — цель и поле зрения тепловой следящей головки самонаведения на однородном фоне и впереди по курсу цели фон однородный на расстоянии не менее t полu ц = (10÷12 сек )×(100÷200 м/сек ) = 1000÷2500 м . Условия благоприятные; 2 — цель и поле зрения тепловой следящей головки самонаведения на однородном фоне, но вблизи по курсу цели на расстоянии менее t полu ц находится сильный источник теплового излучения. Условия для пуска неблагоприятные; 3 — цель и поле зрения тепловой следящей головки самонаведения на неоднородном фоне. Условия пуска неблагоприятные

а

б

в

г

д

е

Рис. 29.Виды облачности:

а — кучевые облака; б — сплошные слоистые облака; в — высококучевые волнистые подсвечивающие облака; г — перистые когтевидные облака; д — высококучевые просвечивающие облака; е — кучевые плоские облака

======== — участки курса, благоприятные для обстрела;

= = = = = = — участки курса, на которых возможен срыв наведения ракеты

СИЛУЭТЫ, КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ И ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОСНОВНЫХ ТИПОВ САМОЛЕТОВ И ВЕРТОЛЕТОВ США И СТРАН НАТО

Конструктивные особенности:

— низкорасположенное стреловидное крыло (угол стреловидности 38°) а ;

— своеобразная конфигурация носовой части фюзеляжа, которая имеет сверху обтекатель заостренной формы б , а снизу — воздухозаборник двигателя в характерной формы.

Назначение: тактический истребитель.

Тактико-технические характеристики

Максимальная скорость у земли 1100 км/ч (310 м/сек )

Минимальная высота боевого применения 150 м

Размах крыла 9 м

Длина самолета 10,4 м

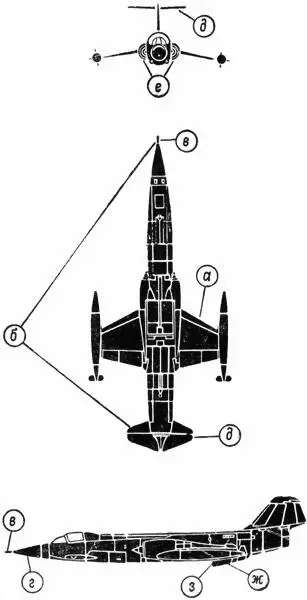

Конструктивные особенности:

— трапециевидное крыло а ;

— фюзеляж большого удлинения б с сильно заостренной в и слегка опущенной носовой частью г ;

— стабилизатор трапециевидной формы д , расположенный в верхней части киля;

— полукруглые воздухозаборники двигателя е , расположенные с обеих сторон фюзеляжа;

— характерная конфигурация нижнего киля ж , передняя часть которого срезана под прямым углом з .

Назначение: тактический истребитель.

Тактико-технические характеристики

Максимальная скорость у земли 1320 км/ч (365 м/сек )

Минимальная высота боевого применения 30―80 м

Размах крыла 6,7 м

Длина самолета 16,7 м

Конструктивные особенности:

— среднерасположенное стреловидное крыло а ;

— низкорасположенное хвостовое горизонтальное оперение б ;

— характерная конфигурация воздухозаборников двигателя в ;

— высокое вертикальное оперение г ;

— характерное очертание нижнего киля д .

Назначение: тактический истребитель.

Тактико-технические характеристики

Максимальная скорость у земли 1340 км/ч (370 м/сек )

Минимальная высота боевого применения 150 м

Размах крыла 10,6 м

Длина самолета 19,2 м

Конструктивные особенности:
