Главное Артиллерийское Управление Красной Армии - Памятка по обращению с американским 11,43-мм пистолетом-пулеметом Рейзинга

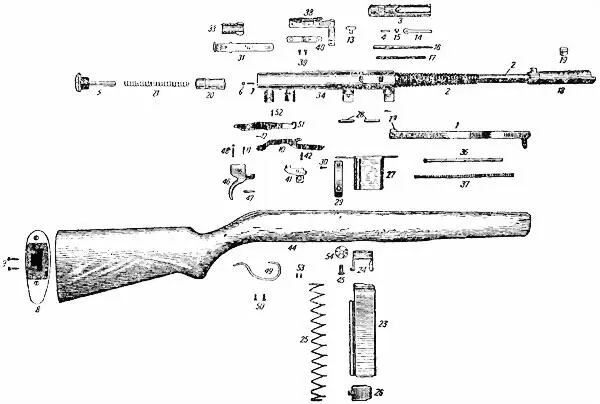

Рис. 4 . Детали 11,43-мм пистолета-пулемета Рейзинга (полная разборка):

1 — затворная рама; 2 — ствол; 3 — затвор; 4 — шпилька (ограничитель движения ударника); 5 — затыльник; 6 — стопор затыльника; 7 — пружина стопора затыльника; 8 — затылок приклада; 9 — шурупы затылка (2 штуки); 10 — спусковой рычаг; 11 — пружина спускового рычага; 12 — ось спускового рычага; 13 — отражатель; 14 — выбрасыватель; 15 — винт выбрасывателя; 16 — ударник; 17 — пружина ударника; 18 — дульный компенсатор; 19 — мушка; 20 — курок; 21 — боевая пружина; 23 — магазин; 24 — подаватель магазина; 25 — пружина подавателя; 26 — крышка (дно) магазина; 27 — приемник магазина; 28 — клиновидные шпильки для крепления приемника магазина (2 штуки); 29 — защелка магазина; 30 — винт защелки магазина; 31 — пружинная планка прицела; 33 — подвижная колодка прицела; 34 — ствольная коробка; 36 — направляющий стержень возвратной пружины; 37 — возвратная пружина; 38 — переводчик (переключатель); 39 — винты переводчика (2 штуки); 40 — пластинчатая пружина переводчика; 41 — шептало; 42 — пружина шептала; 44 — ложа; 45 — соединительный винт; 46 — спусковой крючок; 47 — оси шептала и спускового крючка (2 штуки); 48 — пружина спускового крючка; 49 — спусковая скоба; 50 — шурупы спусковой скобы (2 штуки); 51 — автоматический спуск; 52 — пружина автоматического спуска; 53 — гвоздики шайбы соединительного винта (2 штуки); 54 — шайба соединительного винта

Сборкапистолета-пулемета производится в обратном порядке:

1. Нажимая на спусковой крючок 46 , вложить в ствольную коробку 34 сначала затвор 3 , а затем курок 20 . Чтобы затвор вошел в ствольную коробку, глубокий продольный паз (прямоугольного сечения) на боковой поверхности затвора должен быть расположен против отражателя, находящегося слева внутри ствольной коробки.

2. Поставить на место затворную раму 1 , при этом скошенный выступ 1а затворной рамы 1 должен войти в вырез 3а затвора 3 . Оттянуть затворную раму назад и вынуть конец боевой пружины 21 из поперечного отверстия направляющего стержня 36 возвратной пружины 37 , при этом задний конец направляющего стержня должен войти в соответствующее гнездо переднего выступа ствольной коробки.

3. Надеть боевую пружину 21 на направляющую трубку 5а затыльника 5 и ввинтить затыльник в ствольную коробку 34 .

4. Поставить на место приемник 27 магазина и, положив ствол со ствольной коробкой левой стороной вверх, вставить в отверстия две клиновидные шпильки.

5. Присоединить ложу: для этого ствол 2 со ствольной коробкой 34 вложить в ложу 44 и завинтить соединительный винт 45 .

6. Вставить магазин 23 снизу в окно приемника 27 .

СНАРЯЖЕНИЕ МАГАЗИНА ПАТРОНАМИ

Для снаряжения магазина патронами взять его в левую руку, а правой рукой брать по одному патрону, пулей к ладони, и вкладывать их в магазин через верхнее окно, утапливая патроны в магазин большим пальцем левой руки.

ЗАРЯЖАНИЕ ПИСТОЛЕТА-ПУЛЕМЕТА

Для заряжания пистолета-пулемета нужно:

1. Поставить переводчик в заднее положение (на предохранитель).

2. Удерживая пистолет-пулемет правой рукой за шейку приклада, левой рукой вставить магазин в окно приемника; при этом зуб защелки должен заскочить в круглое отверстие на продольном выступе задней стороны магазина.

3. Указательным пальцем левой руки через окно в цевье ложи оттянуть затворную раму назад доотказа и отпустить ее. При этом курок, заскочив за шептало, останется в заднем положении (на боевом взводе), а затвор под действием возвратной пружины вернется в крайнее переднее положение и, вытолкнув верхний патрон из магазина, дошлет его в патронник ствола.

4. Для открытия огня, в зависимости от требуемого вида огня, поставить переводчик в среднее или переднее положение и, нажав на спусковой крючок, вести огонь.

СМЕНА МАГАЗИНА

Для смены магазина нужно, удерживая пистолет-пулемет в левой руке, указательным пальцем этой руки оттянуть защелку магазина, при этом пустой магазин выпадет. Правой рукой вставить снаряженный магазин.

УСТАНОВКА ПРИЦЕЛА

Имеющиеся на подвижной колодке прицела вырезы (ступеньки) соответствуют дальностям 50, 100, 200 и 300 м [2] Точнее 50, 100, 200 и 300 ярдов. . Для передвигания колодки необходимо большим пальцем левой руки приподнять задний конец пружинной планки прицела. Прицеливаться нужно через круглое отверстие на конце пружинной планки.
