Главное Артиллерийское Управление Красной Армии - Памятка по обращению с американским 11,43-мм пистолетом-пулеметом Рейзинга

После отхода затвора 3 назад он под действием возвратной пружины 37 возвращается в крайнее переднее положение, выталкивает из магазина 23 верхний очередной патрон и досылает его в патронник.

В конце движения затвора 3 под действием скошенного выступа 1а затворной рамы 1 тыльная часть затвора несколько поднимается вверх и заходит за скошенный уступ ствольной коробки 34 .

Для производства стрельбы необходимо нажать на спусковой крючок 46 , предварительно установив переводчик (переключатель) 38 на одиночный или автоматический огонь.

При нажатии на спусковой крючок 46 курок 20 освободится от шептала 41 и под действием боевой пружины 21 энергично пойдет вперед, натолкнется на пятку ударника 16 , который своим бойком разобьет капсюль патрона — произойдет выстрел, после чего повторится вышеописанное действие подвижных частей и механизмов пистолета-пулемета. При этом, если переводчик был установлен на одиночный огонь, для производства каждого последующего выстрела необходимо отпустить спусковой крючок и затем снова нажать на него; если же переводчик был поставлен на автоматический огонь, то стрельба будет продолжаться до тех пор, пока нажат спусковой крючок и в магазине имеются патроны; в этом случае курок освобождается от шептала благодаря действию автоматического спуска в момент прихода затвора и затворной рамы в крайнее переднее положение

РАЗБОРКА И СБОРКА ПИСТОЛЕТА-ПУЛЕМЕТА

Разборку вести в присутствии среднего или младшего командира.

Для разборки, сборки и чистки на каждый пистолет-пулемет необходимо иметь отвертку, выколотку и щетинный ершик.

Разбирать пистолет-пулемет для чистки и осмотра следует так (рис. 3):

1. Отделить магазин 23 : оттянуть указательным пальцем правой руки защелку магазина назад, а левой рукой вынуть магазин из окна его приемника 27 .

2. Отделить ложу 44 : а) поставить пистолет-пулемет отвесно и, удерживая его левой рукой, вывинтить отверткой соединительный винт 45 (на нижней стороне цевья ложи); б) правой рукой вынуть ствол 2 со ствольной коробкой 34 из ложи, нажав левой рукой снизу на приемник магазина 27 . Соединительный винт 45 во избежание утери его вынимать не следует.

3. Вывинтить из ствольной коробки 34 затыльник 5 с направляющей трубкой 5а и боевой пружиной 21 ; снять боевую пружину 21 с направляющей трубки 5а затыльника 5 .

4. Оттянуть назад затворную раму 1 настолько, чтобы было видно поперечное отверстие на переднем конце направляющего стрежня 36 возвратной пружины 37 ; вставить в это отверстие конец боевой пружины 21 .

5. Отделить приемник 27 магазина 23 со ствольной коробки 34 : повернуть ствол со ствольной коробкой правой стороной вверх и при помощи выколотки (ударяя по выколотке черенком отвертки) вытолкнуть две клиновидные шпильки, удерживающие приемник магазина.

6. Отделить затворную раму 1 от ствольной коробки 34 (с возвратной пружиной 37 и ее направляющим стержнем 36 ); для этого повернуть раму нижней стороной вверх и оттянуть спусковой рычаг 10 и автоматический спуск 51 для свободного прохода выступа 1а затворной рамы 1 .

7. Вынуть курок 20 и затвор 3 : удерживая ствол 2 в вертикальной положении над какой-либо подстилкой, ствольной коробкой 34 вниз, нажать на спусковой крючок 46 , при этом курок и затвор выпадут из ствольной коробки.

Примечание : а) отделение возвратной пружины с направляющим стержнем от затворной рамы производится в случае замены неисправной пружины; для этого, нажав большим пальцем левой руки на задний конец направляющего стержня 36 , сжать пружину 37 и вынуть конец боевой пружины 21 из поперечного отверстия стержня;

б) сборка производится в обратном порядке: надеть возвратную пружину 37 на направляющий стержень 36 и присоединить ее к затворной раме 1 , вставив в поперечное отверстие стержня 36 конец боевой пружины;

в) отделение, разборка и сборка спускового механизма производятся в оружейной мастерской для замены или исправления деталей механизма.

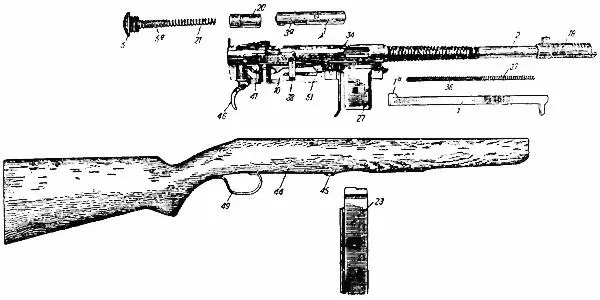

Рис. 3 . Пистолет-пулемет Рейзинга в разобранном виде (неполная разборка):

1 — затворная рама; 1 а — скошенный выступ затворной рамы; 2 — ствол; 3 — затвор; 3 а — вырез затвора; 5 — затыльник; 5 а — направляющая трубка затыльника; 10 — спусковой рычаг; 18 — дульный компенсатор; 20 — курок; 21 — боевая пружина; 23 — магазин; 27 — приемник магазина; 34 — ствольная коробка; 36 — направляющий стержень возвратной пружины; 37 — возвратная пружина; 38 — переводчик (переключатель); 41 — шептало; 44 — ложа; 45 — соединительный винт; 46 — спусковой крючок; 49 — спусковая скоба; 51 — автоматический спуск
