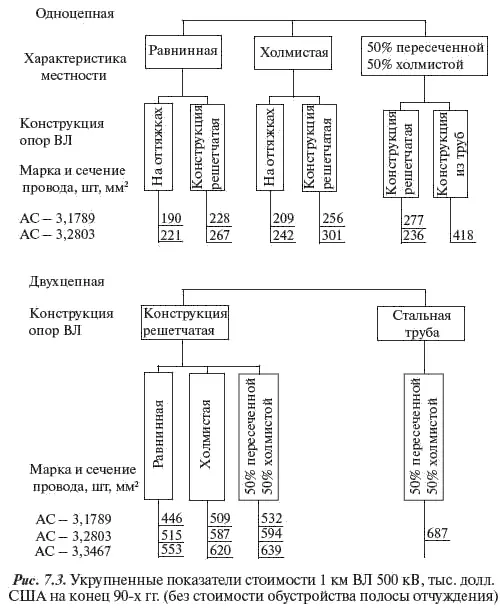

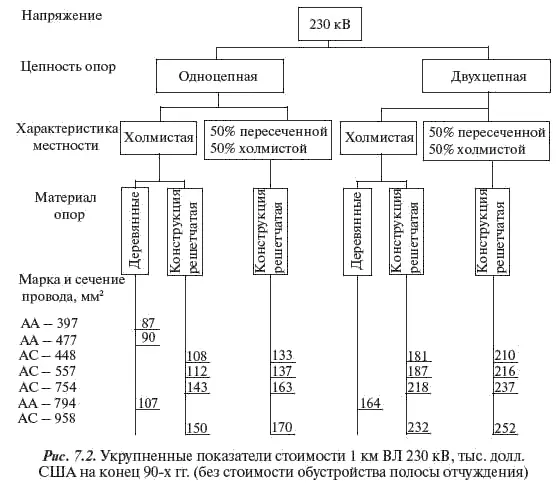

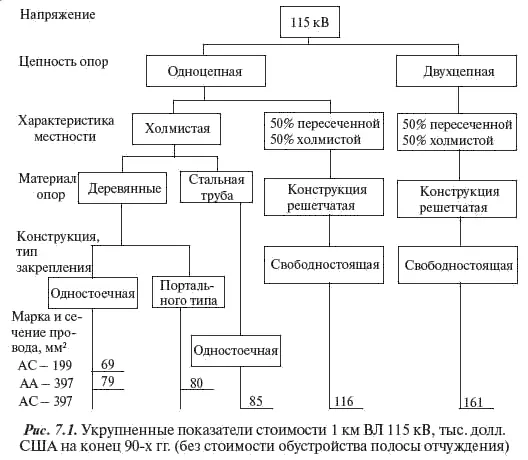

На рис. 7.1, 7.2 и 7.3 приведены УСП ВЛ напряжением 115, 230 и 500 кВ в США, а в табл. 7.37 — затраты на освоение полосы отчуждения линий электропередачи.

Таблица 7.37

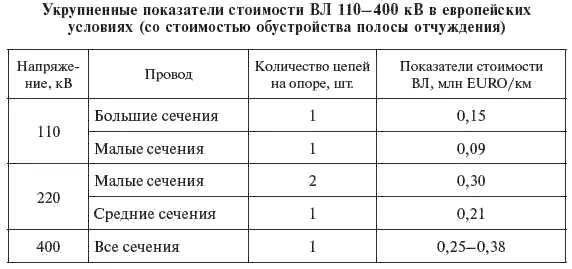

УСП ВЛ 110–400 кВ в европейских условиях по состоянию на конец 90-х гг. со стоимостью обустройства полосы отчуждения приведены в табл. 7.38.

Таблица 7.38

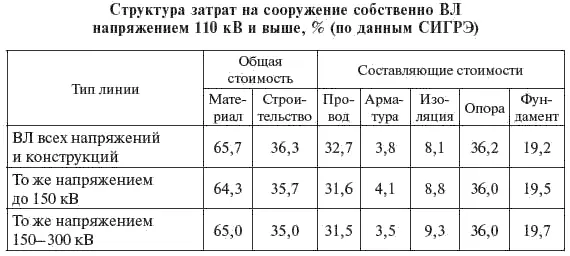

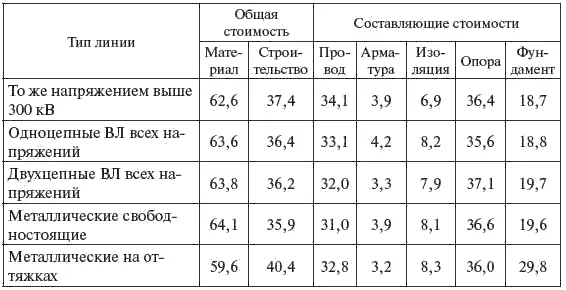

Усредненная структура затрат по составляющим собственно ВЛ напряжением 110 кВ и выше по энергосистемам 37 стран приведена в табл. 7.39 (данные СИГРЭ).

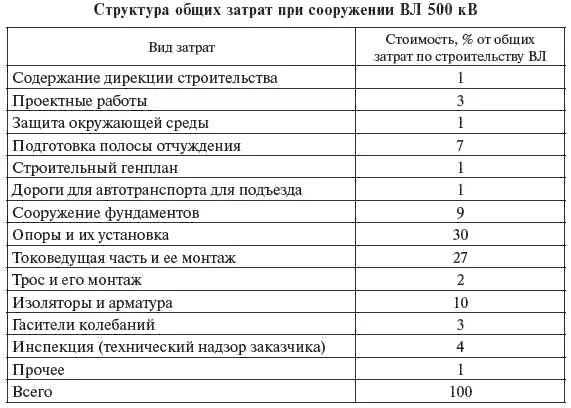

Структуру общих затрат при сооружении ВЛ 500 кВ отражают показатели табл. 7.40 (по данным США).

Таблица 7.39

Окончание табл. 7.39

Таблица 7.40

В настоящем разделе приведены данные о стоимости некоторых типов оборудования (трансформаторы, выключатели, конденсаторные и реакторные установки, а также постоянная часть затрат по ПС).

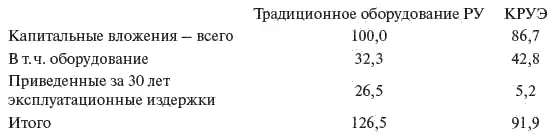

В последние 15–20 лет общей тенденцией в энергокомпаниях Европы и США является широкое использование оборудования с изоляцией из элегаза. Несмотря на то что стоимость этого оборудования в 1,3–1,8 раза выше традиционного, учет других влияющих на стоимость факторов (транспорт, монтаж, размеры площадки ПС и др.) приводит к предпочтительности применения КРУЭ во всем диапазоне повышенных напряжений. Ниже приведена структура затрат (%) РУ 420 кВ для традиционного оборудования и выполненного с использованием КРУЭ (по данным концерна АББ).

В укрупненные показатели стоимости концерна АББ включена стоимость земли, в связи с чем показатели стоимости ПС могут изменяться в диапазоне ±30 % в зависимости от места расположения ПС.

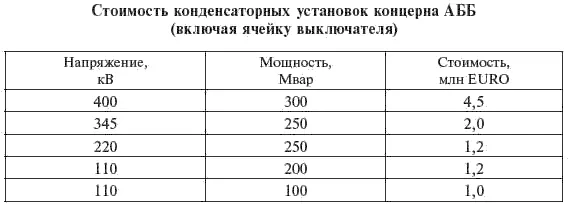

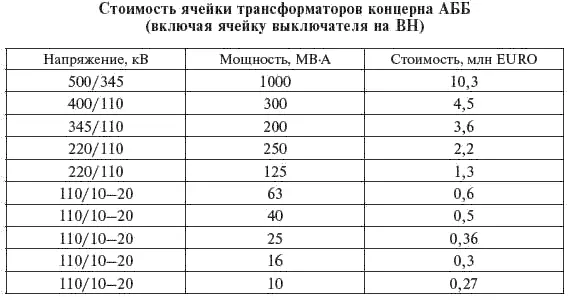

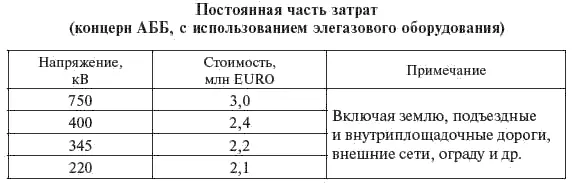

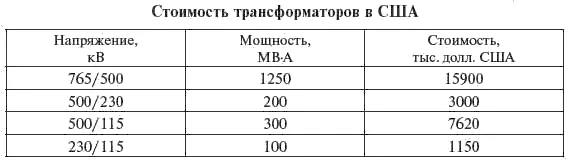

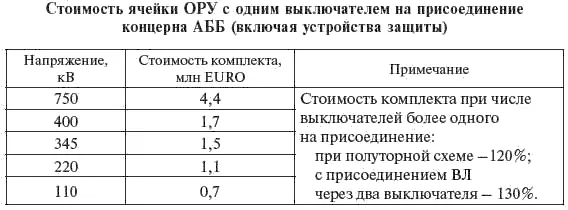

Показатели стоимости ячеек трансформаторов, выключателей, конденсаторных и реакторных установок, а также постоянная часть затрат по ПС приведены в табл. 7.41-7.46.

Таблица 7.41

Таблица 7.42

Таблица 7.43

Таблица 7.44

Таблица 7.45

Таблица 7.46

АБ —аккумуляторная батарея

АО —акционерное общество

АПВ —автоматическое повторное включение

АРМ —автоматизированное рабочее место

АСКУЭ —автоматизированная система контроля и учета электропотребления

АСУ ТП —автоматизированная система управления технологическими процессами

АТ —автотрансформатор

АТС —администратор торговой системы ФОРЭМ

АУ —анкерно-угловая (опора)

АЭС —атомная электростанция

БСК— батарея статических конденсаторов

ВВП —валовой внутренний продукт

ВИЭ —возобновляемые источники энергии

ВЛ —воздушная линия электропередачи

ВН —высшее напряжение

ВНД —внутренняя норма доходности

ВПТ —вставка постоянного тока
