И. Карапетян - Справочник по проектированию электрических сетей

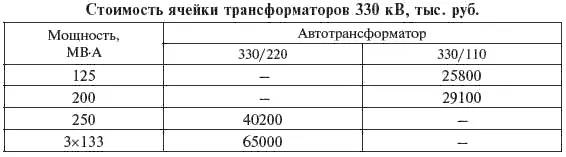

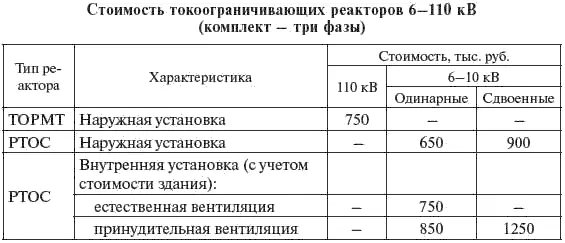

Таблица 7.21

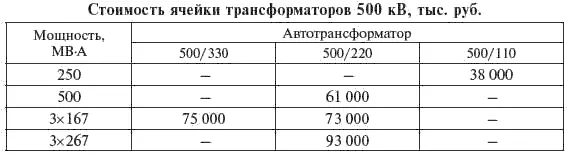

Таблица 7.22

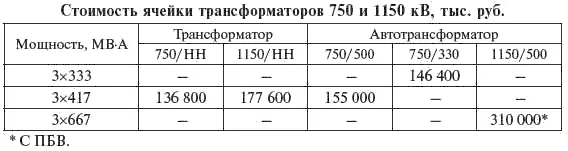

Таблица 7.23

Показатели стоимости компенсирующих и регулирующих устройств учитывают оборудование в полном объеме, включая кабельное хозяйство в пределах ячейки и до панелей в ОПУ, панели управления, защиты и автоматики, установленные в ОПУ, но относящиеся к ячейке, а также строительные и монтажные работы. Стоимость СК, СТК, УШР приведены в табл. 7.24—7.25.

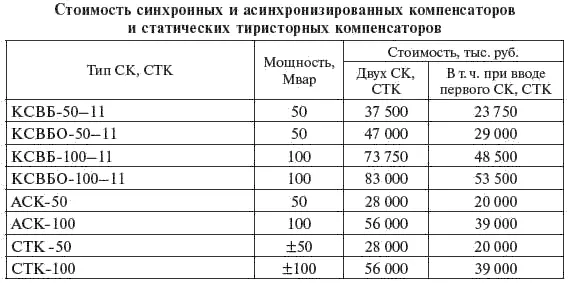

Показатели стоимости СК, асинхронизированных компенсаторов и СТК, приведенные в табл. 7.24, учитывают:

собственно СК, СТК, включая систему охлаждения, газовое и масляное хозяйство;

РУ НН, силовые и контрольные кабели в пределах ячейки и до панелей в ОПУ;

панели релейной защиты, установленные в ОПУ и относящиеся к ячейке;

строительные и монтажные работы по сооружению здания и монтажу оборудования.

Если для присоединения СТК к сети требуется установка отдельного трансформатора, то стоимость его установки с выключателем учитывается дополнительно.

Таблица 7.24

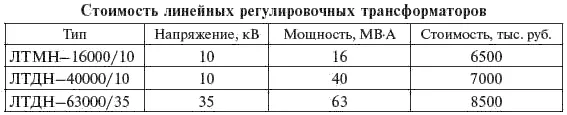

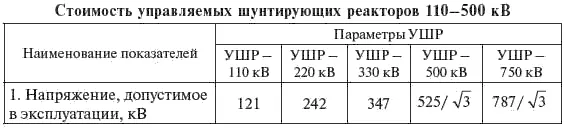

Таблица 7.25

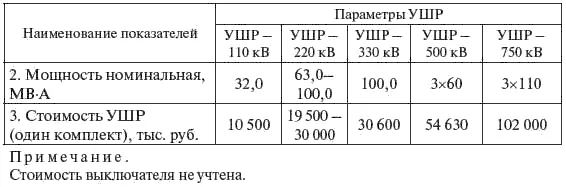

Окончание табл. 7.25

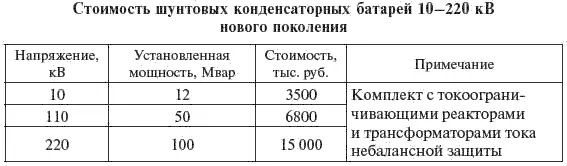

Таблица 7.26

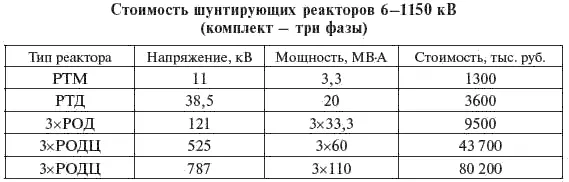

Таблица 7.27

Таблица 7.28

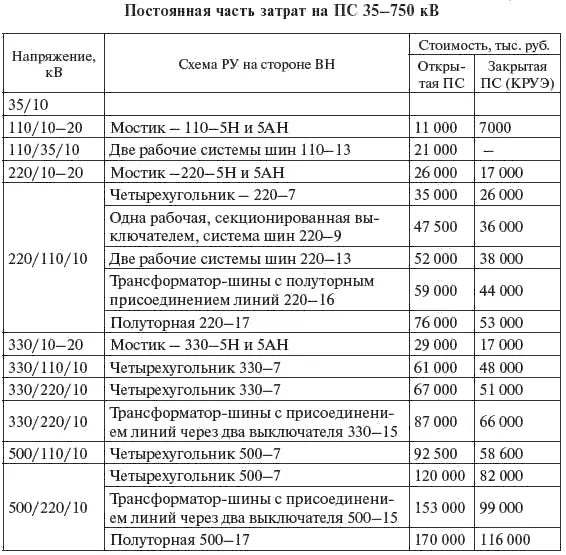

Стоимость постоянной части затрат по ПС учитывает подготовку и благоустройство территории, ОПУ, устройство СН ПС, систему оперативного постоянного тока, компрессорную, внутриплощадочные водоснабжение, канализацию и подъездные дороги, средства связи и телемеханики, наружное освещение, ограду и прочие элементы (табл. 7.29). Постоянная часть затрат принимается с учетом схемы электрических соединений и высшего напряжения ПС.

При осуществлении реконструкции (расширения) ПС постоянная часть затрат может быть принята (в % от значений, приведенных в табл. 7.29):

15—20 % при установке второго трансформатора, выключателя или другого вида оборудования, если оно не было предусмотрено проектом;

40—60 % при переустройстве ОРУ или замене РУ

Таблица 7.29

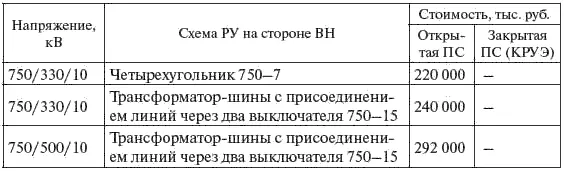

Окончание табл. 7.29

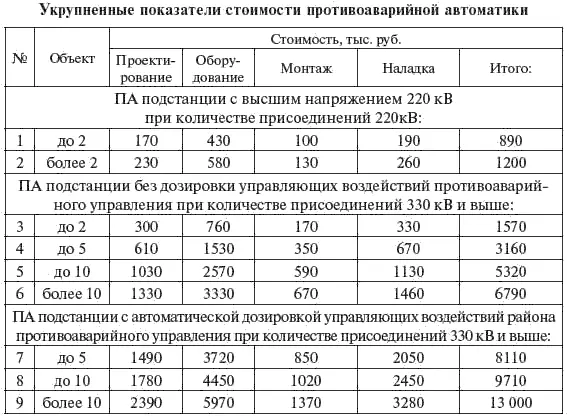

При определении стоимости ПС напряжением 220 кв и выше должны быть учтены затраты на организацию ПА, приведенные в табл. 7.30.

Таблица 7.30

При сооружении ПС с автоматической дозировкой управляющих воздействий района противоаварийного управления к стоимости, указанной в п. п. 7–9 табл. 7.30, добавляется стоимость ПА прилегающих объектов (ПА, устанавливаемой в РУ ПС или электростанций района) по п. п. 3–6 табл. 7.30 соответственно для каждого объекта.

При сооружении ВЛ напряжением 330 кВ и выше устройства ПА располагаются на соединяемых ПС, а стоимость ПА определяется по п. п. 3 или 7 таб. 7.30 в зависимости от функций ПА в связи с подключением к ним линии.

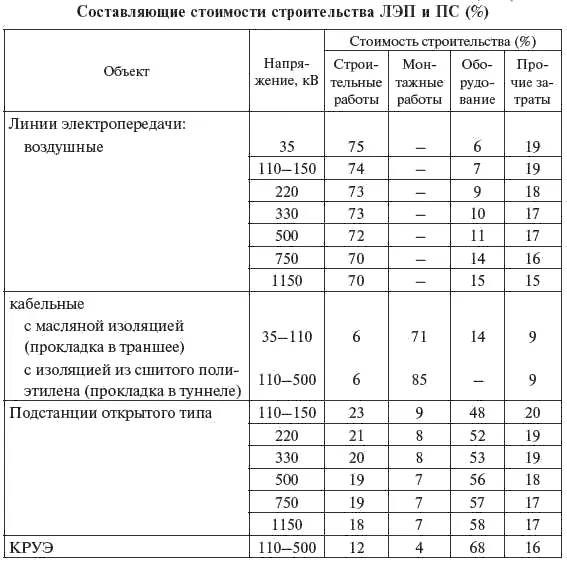

Составляющие стоимости строительства ЛЭП и ПС приведены в табл. 7.31.

Таблица 7.31
