И. Карапетян - Справочник по проектированию электрических сетей

В 2000 г. в работу введена межгосударственная (между Аргентиной и Бразилией) ВЛ 500 кВ пропускной способностью 1000 МВт. На стороне Аргентины линия присоединена к электрической сети с частотой 50 Гц, на стороне Бразилии — 60 Гц. Преобразовательная ПС 50/60 Гц находится в г. Garabi (Бразилия). Номинальная мощность преобразовательной подстанции 2 × 550 МВт.

В энергосистеме Бразилии для выдачи мощности крупнейшей в мире ГЭС Итайпу (12,6 млн кВт) используется напряжение 750 кВ, а также ППТ высокого напряжения.

В энергосистеме Бразилии намечена реализация трех крупных проектов развития сети 500 кВ (2,9 тыс. км). Общая протяженность ВЛ 500 кВ по стране при этом достигнет 19 тыс. км.

Области применения ППТ носят традиционный характер: транспорт электроэнергии на большие расстояния, связь электрических сетей с разными номинальными частотами, секционирование сетей энергосистем с целью повышения надежности работы объединения, пересечение больших водных пространств.

В последние годы техника постоянного тока в электроэнергетике развивается по двум направлениям:

сооружение ППТ, предназначенных для передачи энергии на достаточно большие расстояния;

создание так называемых вставок постоянного тока (ВПТ) для связи примыкающих друг к другу систем с различными номинальными частотами или с одной номинальной частотой, но работающих несинхронно с целью обеспечения регулируемых перетоков мощности.

В зарубежных странах значительно возросли масштабы применения ППТ, увеличились их номинальные напряжения и пропускные способности.

Широкое распространение постоянного тока стало возможным благодаря созданию в середине 70-х гг. высоковольтных тиристорных вентилей, рассчитанных на большие токи и напряжения.

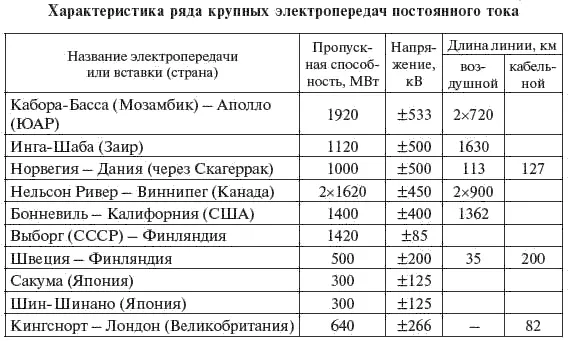

Характеристики наиболее мощных и протяженных электропередач постоянного тока приведены в табл. 1.7.

Таблица 1.7

Проектирование развития электрических сетей осуществляется в иерархической последовательности и включает в себя выполнение комплекса внестадийных проектных работ, к которым относятся следующие.

1. Разработка схемы развития ЕЭС и ОЭС. В составе указанных работ задачами проектирования являются обоснование развития основной электрической сети, выбор конфигурации, основных параметров и очередности сооружения основной сети напряжением 500 кВ и выше (ЕЭС) и 220 кВ и выше (ОЭС). Схемы развития ЕЭС и ОЭС разрабатываются, как правило, по заданию ОАО «ФСК ЕЭС» и МЭС.

2. Разработка схем развития распределительных сетей. Задачами проектирования являются разработка и обоснование развития сети, а также определение очередности строительства отдельных объектов на проектный уровень с учетом перспективы. Схемы разрабатываются по заданию МРСК (или ее филиалов), муниципалитетов, сельских кооперативов и отдельных потребителей электроэнергии.

3. Разработка схем развития распределительных сетей 110 кВ и выше для сетей энергосистемы в целом или для крупных энергосистем по отдельным сетевым районам (как правило, в границах отдельной области).

Схемы развития распределительных сетей 110 кВ и выше разрабатываются на основе решений, принятых по схемам развития ОЭС, отдельных сетевых районов или крупных потребителей электроэнергии.

Разработка схем внешнего электроснабжения объектов народного хозяйства (электрифицируемых участков железных дорог, нефте- и газопроводов, промышленных узлов, отдельных предприятий и др.) ведется в соответствии с намеченными сроками их строительства (расширения, реконструкции) по исходным данным заказчиков работ: РАО «РЖД», проектных институтов отдельных отраслей, акционерных обществ, юридических и физических лиц и др.

Такая организация проектирования обеспечивает возможность корректировки ранее намеченных планов развития электрических сетей (в той части, в которой они не реализованы) на основе уточненной исходной информации.

Общие требования по организации проектирования электросетевого объекта изложены в постановлении Правительства РФ от 16 февраля 2008 г. № 87. Разъяснения о порядке применения Положения, утвержденного настоящим постановлением, дает Министерство регионального развития РФ. По вопросам, входящим в компетенцию иных федеральных органов исполнительной власти, указанные разъяснения даются по согласованию с федеральными органами исполнительной власти, осуществляющими функции по выработке государственной политики и нормативно-правовому регулированию в соответствующей сфере.
