В Берлине энергокомпанией Bewag осуществлено строительство воздушно-кабельной передачи 380 кВ, основным назначением которой является создание надежной системы внешнего электроснабжения центральной части города на дальнюю перспективу. Другим назначением кабельной электропередачи является усиление связи 380 кВ района Берлина с основной сетью энергосистем стран Центральной Европы, поскольку сооруженная линия является элементом основной сети энергообъединения стран Западной Европы (UCPTE).

В настоящее время европейскими производителями кабельной продукции разработаны, испытаны и созданы промышленные образцы кабеля СВН рекордной пропускной способности напряжением:

до 1000 кВ (маслонаполненный, с поперечным сечением токоведущей части 2500 мм 2, имеющей пропускную способность до 3 млн кВт);

до 500 кВ (с изоляцией из сшитого полиэтилена (XLPE) с поперечным сечением токоведущей части 2500 мм 2, пропускная способность 1,9 млн кВт). Кабели этого типа находят все более широкое применение.

Среди энергосистем Азии передовые позиции в мире занимают энергосистемы Токио и Южной Кореи.

На долю столичной энергокомпании Японии (ТЕРСО) приходится треть всех абонентов страны, потребляющих треть всей реализуемой в стране электроэнергии. По объему производства электроэнергии и установленной мощности электростанций ТЕРСО превышает масштабы развития электроэнергетики таких стран, как Италия, Южная Корея, Канада и др., а также крупнейших энергосистем мира (энергокомпании штатов Нью-Йорк и Техас США и др.).

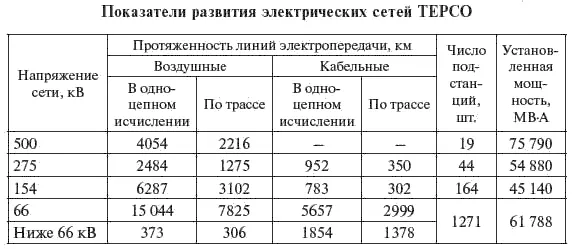

В электрической сети переменного тока (50 Гц) используется шкала напряжений 500-275-154-66 кВ. Протяженность воздушных и кабельных линий электропередачи ТЕРСО, а также установленные мощности подстанций отдельных напряжений приведены в табл. 1.6.

Таблица 1.6

Отчетные данные по развитию электрических сетей позволяют отметить ряд характерных особенностей технической политики ТЕРСО.

В распределительных и магистральных ВЛ высокого напряжения преимущественно используются двухцепные, а в ряде случаев и многоцепные линии. Так, практически все ВЛ 500 кВ имеют двухцепное исполнение. Нередки случаи, когда на одной опоре подвешено 4–5 цепей разного напряжения. При сооружении КЛ нередко в одной траншее прокладывают 2–3 КЛ. Указанное объясняется стремлением максимально использовать выделенную трассу.

Широко используются КЛ. Так, если для энергокомпаний всей страны доля протяженности КЛ от общей на уровне 2000 г. составила 10,9 %, то для ТЕРСО — 24,7 %, а для Токио — 89,3 %.

Высокий уровень токов коротких замыканий (КЗ) является следствием сосредоточения на территории, обслуживаемой ТЕРСО, большой установленной мощности электростанций, а также значительной «плотности» электрической сети, при которой линии электропередачи не создают значительных реактансов, ограничивающих уровень токов КЗ. Указанная особенность определила широкое применение «тяжелых» выключателей, рассчитанных на 63 кА.

Помимо обычных требований к электротехническому оборудованию (надежность, удобство эксплуатации, достаточный ресурс и др.) очень важным является требование минимизации размеров, относящееся как к коммутационной аппаратуре, так и к силовым трансформаторам напряжением до 500 кВ включительно. Это требование продиктовано условиями сооружения закрытых и подземных подстанций в Токийском мегаполисе. Такой крупнейшей полу-подземной подстанцией будет ПС 500 кВ Shin-Toyosu. Подстанция имеет пять этажей, из которых один этаж располагается над землей. На площади 16 тыс. м 2устанавливаются две группы АТ 500/275 кВ мощностью 1500 МВ А, два шунтирующих реактора (ШР) по 300 Мвар, 10 ячеек КРУЭ 500 и 275 кВ. Выключатели 500 кВ приняты с одним разрывом; питающие КЛ 500 кВ приняты с изоляцией из сшитого полиэтилена.

Важное значение в электрических сетях ТЕРСО придается мониторингу состояния оборудования, что позволяет выявлять дефекты на ранних стадиях возникновения и контролировать динамику их развития.

Электроснабжение такого крупного мегаполиса, как Токио, — сложная техническая задача. Опорная сеть города формируется и развивается с использованием самых высших напряжений электрической сети: 275–500—1000 кВ. Надстройкой к сети 275 кВ явились первые объекты 500 кВ, ввод которых в работу был осуществлен в 1960-е годы. В 2003 г. потребители Токио получали электроэнергию от 11 ПС 500 кВ, в стадии строительства находится еще одна ПС этого напряжения. Трудности с новыми трассами ВЛ 500 кВ постоянно возрастают, и уже в 1970-х гг. была выявлена целесообразность создания передающих систем на напряжении 1000 кВ.
