Борис Варенышев - Солдату о подрывном деле

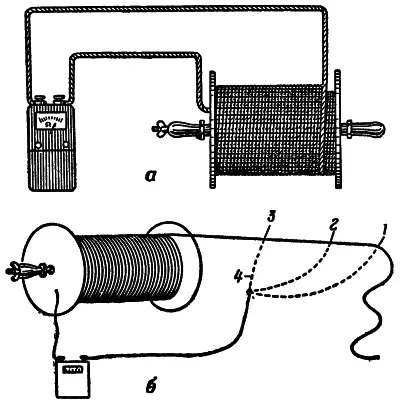

Для проверки целости жилы оба конца проверяемого провода присоединяются к зажимам малого омметра (рис. 14, а). Стрелка омметра должна отклониться в сторону нуля. Это говорит, что жила цела. Если стрелка не отклоняется, то жила порвана. Для отыскания места внутреннего разрыва жилы нужно внимательно просмотреть весь провод, ощупывая его руками и слегка натягивая. В месте разрыва жилы изоляция будет легко растягиваться.

Место разрыва жилы можно обнаружить также следующим образом. Зачищенный конец проверяемого провода присоединяют к одному зажиму омметра. К другому зажиму присоединяют кусок провода с иглой на конце (рис. 14, б). Проверяемый провод разматывают с катушки и в некоторых местах прокалывают иглой изоляцию до соприкосновения с жилой. Проколы повторяются до тех пор, пока стрелка омметра не отклонится к нулю. Повторными проколами место повреждения уточняется. После этого кусок провода, имеющий внутренний порыв, вырезается, концы исправного провода сращиваются и проводится проверка его целиком на случай наличия старого разрыва. Места проколов заливают резиновым клеем или обматывают изоляционной лентой.

Исправность изоляции проверяется в том случае, если провод будет прокладываться в воде или сыром грунте. Для этой цели в сосуд с подсоленной водой (1–2 стакана поваренной соли на ведро воды) опускают зачищенный до блеска металлический лист площадью не менее 1500 см 2и бухту проверяемого провода. К металлическому листу присоединяют кусок провода, конец которого подключают к зажиму омметра. Ко второму зажиму присоединяют конец проверяемого провода. Изоляция считается исправной, если по прошествии 20–30 мин. сопротивление ее будет не менее 3000 ом. Меньшее сопротивление свидетельствует о неисправности изоляции.

Для нахождения места поврежденной изоляции нужно медленно вытягивать из сосуда конец провода, обтирая его насухо тряпкой; резкое отклонение стрелки омметра в сторону увеличения сопротивления покажет, что часть провода с испорченной изоляцией вышла из воды. Эти места изолируются лентой, резиновым клеем или специальной пропиточной битумной массой — озокеритом. Бывает, что резкого отклонения стрелки омметра не произойдет, сопротивление будет увеличиваться постепенно, по мере вытаскивания проверяемого провода из воды. Это говорит о том, что провод старый или бывший в употреблении и вся изоляция его ненадежна. Изоляция такого провода подлежит полностью пропитке озокеритом.

С саперным проводом необходимо обращаться аккуратно, сильно не натягивать при прокладке линий, не перекручивать. Снятый с линии провод должен быть очищен от грязи, промыт и просушен.

Саперный провод не рекомендуется долго держать на солнце, вблизи отопительных приборов, под дождем или на морозе. Лучше всего его хранить в сухом проветриваемом, неотапливаемом помещении.

Изоляцию провода периодически проверяют и пропитывают озокеритом.

Вместо саперного провода можно применять и любой другой изолированный провод: телефонный, электроосветительный, различные кабели и т. д. При использовании таких проводов необходимо измерить их сопротивление.

В качестве источников тока при электрическом способе взрывания применяются подрывные машинки, сухие элементы и батареи, могут быть также использованы любые аккумуляторные батареи, военные электрические станции, осветительные и силовые сети местных станций.

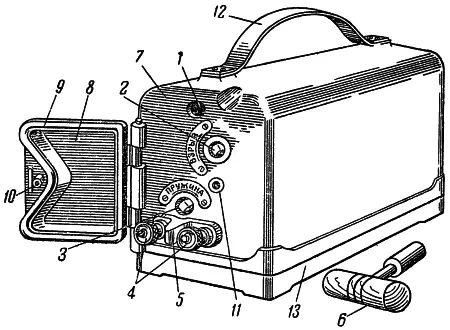

Подрывная машинка ПМ-1(рис. 15) представляет собой миниатюрную динамомашину постоянного тока, которая приводится вдействие заводной пружиной с помощью ключа. Машинка весит 7 кг и развивает напряжение до 290 в.

При сопротивлении электровзрывной сети, равном 290 ом, машинка дает ток силой 1 а, достаточный для взрыва электродетонаторов, включенных в сеть последовательно. Практически машинкой ПМ-1 можно взорвать до 100 электродетонаторов, соединенных последовательно одножильным саперным проводом общей длиной до 1,5 км.
