Нестандартный клинок — изделие, имеющее обратное изменение пропорций, то есть лезвие, расширяющееся от рукояти к острию, или лезвие, имеющее один или два изгиба по отношению к оси рукояти.

Режущая кромка ( В ) — линия схождения граней клинка ( А ), образующая один из поражающих (рабочих) элементов клинка.

Острие ( D ) — второй поражающий (рабочий) элемент клинка, точка соединения режущей кромки ( В ) и обуха ( С ) или двух режущих кромок в обоюдоострых изделиях.

Упор, гарда, перекрестье — выступы между рукоятью и лезвием, на которые оказывается давление при колющем действии. Иногда вместо выступа встречаются выемки на клинке, служащие для той же цели.

Со стандартными (прямыми) клинками все просто — посадочное место ножен повторяет форму клинка, который поступательным движением вдоль оси заполняет предназначенное ему пространство. Такие ножны могут быть как жесткими (дерево, пластик), так и мягкими (кожа, резина, ткань).

Фиксация стандартных клинков осуществляется разными способами:

1. За счет трения всего лезвия при тугой посадке в ножнах (метательные ножи).

2. Зажимом клинка в тесном устьице ножен (вакидзачи, катана).

3. Опоясывающим ремешком застегивающимся на кнопку (охотничьи ножи).

4. Подпружиненной защелкой, входящей в прорезь ножен (кортики).

При нестандартном клинке, из-за специфической геометрии изделия, невозможно прямолинейное введение лезвия в посадочное место, что создает главную проблему для конструирования ножен. По той же причине становятся неприменимыми и большинство стандартных способов фиксации лезвия.

Общие требования, предъявляемые к ножнам большинства моделей клинковых изделий, идентичны и представляют собой стандартный перечень.

1. Предохранение режущей кромки от механических повреждений.

2. Обеспечение безопасности — изоляция режущей кромки от случайных прикосновений.

3. Удобное крепление для транспортировки — на теле, на элементах одежды или снаряжения.

4. Наличие застежки — фиксатора, препятствующего самопроизвольному выпадению инструмента.

5. Гигиеничность и износоустойчивость материала ножен — сопротивление вредным воздействиям окружающей среды (промоканию, истиранию, деформации).

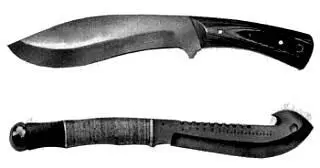

Нестандартная форма клинка диктует дополнительные требования к ножнам. Особенно если предполагается использование изделия в нештатных ситуациях или экстремальных условиях, как в случае с выбранным для демонстрации ножом НДК-17.

Даже простой перечень этих требований дает понятие о сложности поставленной задачи.

1. Жесткая фиксации лезвиядля надежного удержания изделия в ножнах при случайных зацепах, рывках и ударах по рукояти. В том числе и для изделий, не имеющих перекрестья, упоров, выступов или выемок, которые можно было бы использовать с известными способами фиксации клинка (кнопка, ремешок, резиновый жгут и т. п.).

2. Эргономичность— особое требование к фиксатору (застежке), обеспечивающему быстрое извлечение клинка одной рукой, без лишних движений и усилий, при условии максимальной доступности рукояти, которую не должны перекрывать фиксирующие приспособления.
