4) проверить правильность сборки и действия частей револьвера.

Порядок полной разборки револьвера

45. Полную разборку производить в такой последовательности:

1) произвести неполную разборку(ст. 43);

2) вынуть подвижную трубку барабана: повернуть трубку за ее выступающий конец настолько, чтобы метка на ней пришлась против продольного паза барабана, вынуть трубку и снять с нее спиральную пружину (рис. 29);

3) вывинтить соединительный винт(рис. 30);

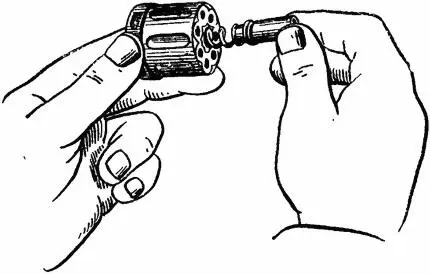

Рис. 29.Как вынуть подвижную трубку с пружиной

Рис. 30.Как вывинтить соединительный винт

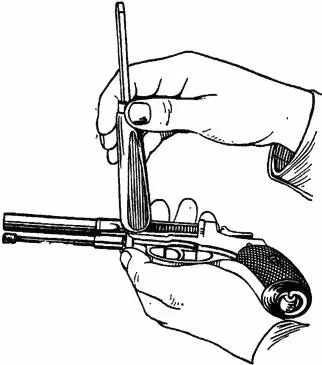

4) отделить боковую крышку: положить револьвер на ладонь левой руки боковой крышкой кверху и ударить рукояткой отвертки по левой стороне передней стенки рамки у того места, где поставлен номер револьвера; отделить рукой крышку (рис. 31);

Рис. 31.Как отделить боковую крышку

5) поставить курок на боевой взвод, нажимая большим пальцем руки на спицу;

6) ввинтить соединительный винт: положить револьвер на ладонь левой руки, как указано на рис. 32; правой рукой (без отвертки) ввинтить соединительный винт в нарезное гнездо над верхним пером боевой пружины;

7) снять курок с оси: взять револьвер левой рукой за рукоятку, а правой — за курок и, надавив указательным пальцем левой руки на хвост спускового крючка возможно сильнее, снять курок с оси (рис. 33);

8) вынуть собачку, положив револьвер на ладонь левой руки, как показано на рис. 34;

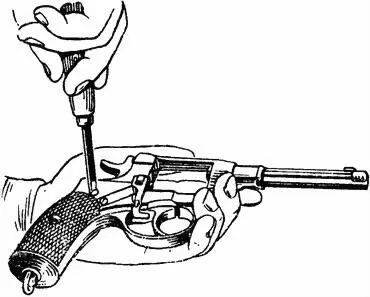

Рис. 32.Как ввинтить соединительный винт

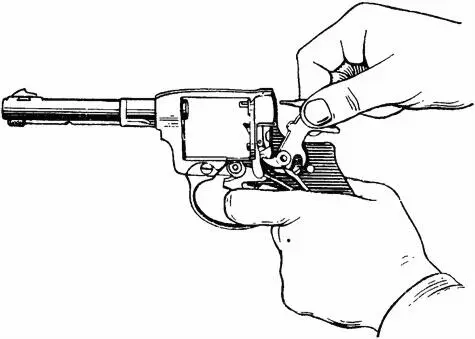

Рис. ЗЗ.Как снять курок с оси

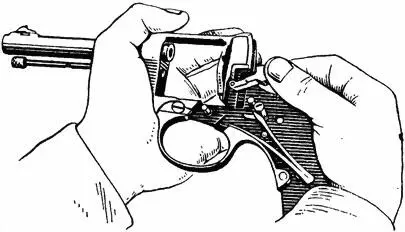

Рис. 34.Как вынуть собачку

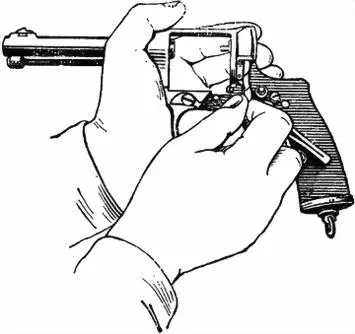

Рис. 35.Как снять спусковой крючок

9) снять спусковой крючок с оси(рис. 35);

10) отделить ползун от рамки, предварительно отведя его насколько возможно вниз (рис. 36);

11) снять казенник с оси, предварительно надавив указательным пальцем правой руки на нижний конец казенника настолько, чтобы его головка вышла из рамки (рис. 37);

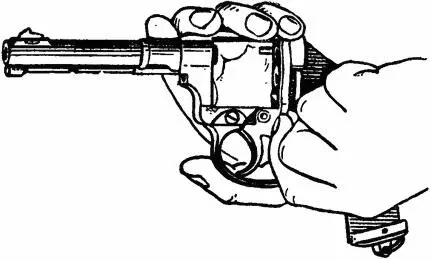

Рис. 36.Как отделить ползун

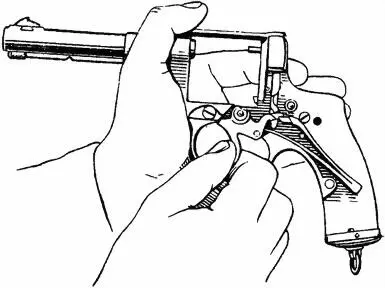

Рис. 37.Как снять казенник

12) освободить боевую пружину: удерживая револьвер на ладони левой руки, надавить мякотью ладони у большого пальца на спусковую скобу, а правой рукой при помощи отвертки освободить (не вывинчивая окончательно) винт спусковой скобы; затем, постепенно ослабляя нажим ладонью левой руки, дать спусковой скобе возможность повернуться передним концом вниз и освободить боевую пружину (рис. 38);

Рис. 38.Как освободить боевую пружину

13) снять спусковую скобу(рис. 39) и боевую пружину;

14) вывинтить рукой соединительный винт;

15) отделить дверцуи ее пружину: отвинтить винт пружины дверцы; отвинтить и вынуть винт дверцы (рис. 40); вынуть дверцу и ее пружину;

16) отделить шомпол: вывинтить винт шомпольной пружины, снять пружину и вынуть шомпол (рис. 41).

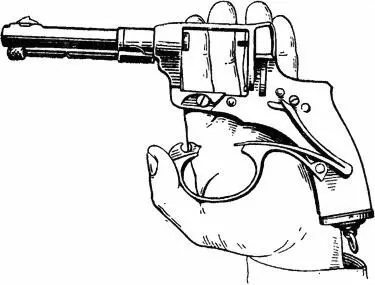

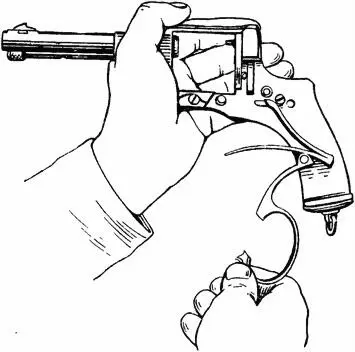

Рис. 39.Как снять спусковую скобу

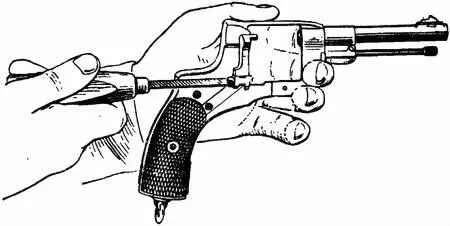

Рис. 40.Как отвинтить винт дверцы
