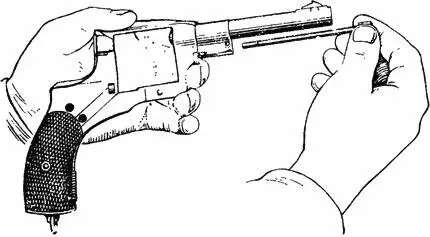

Рис. 41.Как отделить шомпол

Порядок сборки револьвера после полной разборки его

46. Сборку револьвера после полной разборки производить в такой последовательности:

1) вставить шомпол: вложить шомпол в канал прилива шомпольной трубки так, чтобы продольный паз на стебле шомпола пришелся против выреза для зуба пружины в приливе трубки; вставить шомпольную пружину зубом в вырез прилива и отверстием против гнезда винта; завинтить винт шомпольной пружины;

2) присоединить дверцу с пружиной: вложить пружину дверцы в паз рамки; надеть дверцу ушками на стойку рамки; завинтить винт дверцы и винт ее пружины;

3) ввинтить рукой соединительный винтв гнездо на левой стороне рамки, положив револьвер на ладонь левой руки дверцей книзу;

4) вложить боевую пружинусоском в гнездо рамки так, чтобы верхний конец пера пружины прилегал к соединительному винту;

5) присоединить спусковую скобу: надеть хвост спусковой скобы на ось рамки; удерживая револьвер на ладони левой руки, наложить концы пальцев на верхнюю стенку рамки, одновременно мякотью большого пальца левой руки нажимать на спусковую скобу до тех пор, пока она своим вырезом не наденется на винт спусковой скобы; завинтить винт спусковой скобы;

6) вставить казенник: взять казенник за головку и надеть его на ось (для удобства надевания головку казенника отклонить назад), затем ввести головку казенника внутрь рамки;

7) вставить ползун: взять ползун за нижний конец, вставить его в пазы рамки и продвинуть вверх;

8) надеть спусковой крючокна ось так, чтобы конец коленчатого выступа вошел в выемку нижней части ползуна, для чего подать ползун вниз, и чтобы конец нижнего пера боевой пружины поместился в выеме спускового крючка;

9) вложить собачку, для чего отодвинуть хвост спускового крючка вперед и придерживать его большим пальцем левой руки;

10) надеть курок на ось: взять револьвер левой рукой за рукоятку, указательным пальцем левой руки надавить возможно сильнее на хвост спускового крючка; затем взять курок правой рукой за спицу, надеть его на ось и отпустить спусковой крючок;

11) поставить курок на боевой взвод, вывинтить рукой соединительный винт и плавно спустить курок, придерживая его за спицу;

12) надеть боковую крышку: вложить выступающий конец деревянного вкладыша между концом спусковой скобы и затылка; поставить на место концы крышки (у передней и задней стенок рамки); сильно нажимая на задний конец крышки, поставить ее на место и ввинтить с правой стороны рамки соединительный винт;

13) вставить в барабан подвижную трубку: надеть пружину на тонкий конец трубки; вложить трубку с пружиной в канал барабана и повернуть трубку так, чтобы сосок ее пришелся против паза в барабане; надавив на верхний обрез трубки, вдвинуть ее внутрь барабана и повернуть на пол-оборота;

14) вложить барабан, вставить ось барабана и шомпол;

15) проверить правильность сборки и действия частей револьвера.

47. Периодический осмотр револьвера в собранном и разобранном виде офицерским и сержантским составом производится в сроки, установленные Уставом внутренней службы; степень разборки револьвера заранее определяется осматривающим.

48. Каждый военнослужащий, вооруженный револьвером, должен осматривать револьвер ежедневно перед выходом на занятия и во время чистки. Ежедневный осмотр производится в собранном виде, а во время чистки — в разобранном и собранном виде. Осмотр принадлежности производится перед чисткой револьвера.

49. При повседневном осмотре проверять:

1) нет ли на металлических частях налета ржавчины, загрязнения, глубоких царапин и забоин, нарушающих работу этих частей, а на деревянных — трещин;

2) исправно ли действуют курок, барабан и спусковой механизм;

3) исправна ли мушка и не сдвинулась ли она с места;

4) закреплен ли шомпол;

5) чист ли канал ствола (проверяется, если есть сомнение в чистоте).

50. Неисправности револьвера, которые не могут быть устранены средствами подразделения, устраняются в оружейной мастерской.

Осмотр револьвера в собранном виде

51. При осмотре проверять:
