О. Платонов: Как отопить загородный дом

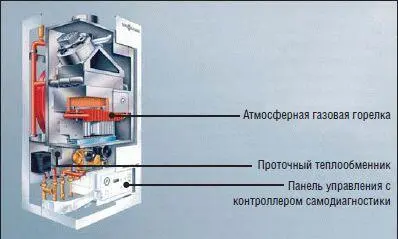

Рис. 4. Внутреннее устройство котла

Котлы бывают одноконтурными и двухконтурными. Вторые нагревают и теплоноситель для отопления помещений и горячую воду для кухни и душа. Такие котлы имеют большую емкость для накопления бытовой воды (объем встроенного бойлера – 130–170 л). Сюда помещен второй теплообменник, по которому движется теплоноситель системы отопления. Не имея прямого контакта с бытовой водой, нигде с ней не смешиваясь, он только дает ей тепло через стенки теплообменника (осуществляет косвенный нагрев). Холодная питьевая вода, поступающая снизу в накопительный бак котла, вытесняет эту прогретую часть в верхнюю секцию, откуда горячая вода направляется в систему водопровода. Чтобы приготовить горячую воду для семьи из четырех человек, двухконтурного котла достаточно. Если же нужно большее количество воды, лучше приобрести бойлер и одноконтурный котел отдельно.

К счастью, на наш рынок еще не поступают котлы китайского производства (вернее, поступают только настенные, и в небольших количествах). Поэтому если котел подходит вам по мощности и виду топлива, смело берите любой. Доверьтесь в этом вашему кошельку.

Все современные системы отопления должны содержать циркуляционный насос (а иногда и несколько). Применение насосов позволяет системе быть более экономичной. Подключение насоса через термостат позволит автоматически регулировать температуру воздуха в помещении.

В России многолетней надежной работой зарекомендовали себя «циркуляционники», изготовленные компаниями DAB, Grundfоs, Vortex, Wilo (рис. 5) и Wester. Все остальное либо имеют «желтолицых родственников», либо не работали в условиях России больше 10 лет. В любом случае лучше переплатить, чем растапливать замерзшую в трубах воду.

Рис. 5. Циркуляционный насос

В водяных системах отопления используют стальные, медные и пластиковые трубы (из полипропилена, сшитого полиэтилена, поливинилхлорида и других материалов). Также находят активное применение металлопластиковые трубы (многослойные – два слоя пластика, слой металла и два слоя клея, связывающих их). Стальные трубы – самые дешевые, но они ржавеют, и рано или поздно их понадобится менять. Медные трубы не повержены коррозии, но в настоящее время довольно дороги. Кроме того, они имеют ограничения в использовании: например, их нельзя присоединять к алюминиевым радиаторам, поскольку микрочастицы меди, растворенные в теплоносителе, приведут к химической реакции внутри отопительного прибора и последующему его разрыву. И медные, и стальные трубы нуждаются в теплоизоляции, чтобы мы не потеряли тепло при его «транспортировке» к отопительному прибору.

Пластиковые и металлопластиковые трубы лишены таких недостатков. Они оптимальны по цене, легки, не подвержены коррозии, к ним меньше требования по теплоизоляции. Но при их монтаже обязательно соблюдение теплотехнических норм: например, некоторые разновидности пластиковых труб нельзя прокладывать открыто, потому что они боятся ультрафиолетовых лучей. Еще одно требование к пластиковым трубам – их нельзя использовать в котельных и других огнеопасных местах по причине горючести. И наконец, существует система температурного удлинения пластиковых труб, при котором можно испортить дизайн помещений, если не выполнять требования.

Чтобы не оказаться с «зажатой» системой, не будем экономить на диаметре труб.

Всегда при монтаже системы отопления возникает желание сэкономить и использовать трубу меньшего диаметра. Кажется, что достаточно поставить более мощный и насос и теплоноситель будет двигаться. Но, купив тонкие трубы, мы рискуем оказаться в ситуации, когда любой мощности насоса будет недостаточно для преодоления сопротивления в трубе – система «зажата». Известно, что горячая вода в трубе должна двигаться с определенной скоростью, чтобы каждую секунду; в радиатор поступал достаточный для нужной теплоотдачи объем теплоносителя (этот объем называют расходом теплоносителя). Но при повышении мощности возрастает и трение в трубе, то есть с увеличением расхода теплоносителя увеличивается и сопротивление системы. Если использовать трубу толще, сопротивление понизится, тоньше – повысится. При слишком тонких трубах, сколько бы ни увеличивалась мощность насоса, расход теплоносителя незначителен, а давление (сопротивление в трубе) большое. Вода в такой системе или не двигается, двигается со слишком малой скоростью; котел чаще перегревается, а радиаторы остаются холодными, так как горячий теплоноситель не поступает в них в полном объеме. Поэтому, чтобы не оказаться с «зажатой» системой, не будем экономить на диаметре труб.
