О. Платонов - Как отопить загородный дом

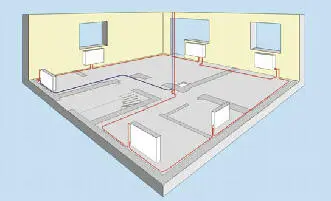

Рис. 1. Пример однотрубной разводки

Мы советуем отапливать такие дома напольными электронагревателями, которые размещаю т под каждым окном для создания тепловой завесы (рис. 1). Также полезен нагреватель в прихожей и ванной комнате. Суммарная мощность приборов в одном помещении может быть равна:

(кВт),

где S пом– площадь помещения; К норм– норматив отопления 1 м 2(1 кВт на 10 м 2); 10 % – запас мощности.

Плюсы такого отопления очевидны:

• прокладка электропроводки проста и дешева;

• стоимость электроконвектора сопоставима, а зачастую и ниже стоимости радиаторов водяного отопления;

• простейшее регулирование позволяет обогревать только помещение, в котором находятся люди.

Недостаток – один:при плохой изоляции дома такой вид отопления обременителен для бюджета.

Наиболее распространенный в наше время тип домов. Для обогрева следует применять традиционное водяное отопление. В приведенной на рис. 2 схеме отопления двухэтажного дома применены основные элементы, встречающиеся при любой конструкции помещений. Заметим, если есть возможность отапливать газом, следует применять современный настенный котел, например, Ariston, Vaillant, Beretta. Сразу скажем – нет «хороших» или «плохих» котлов (остальные, не упомянутые в списке, скорее всего, будут плохо греть), есть плохая установка и негодный сервис.

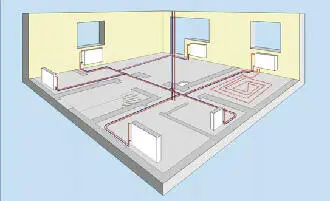

Рис. 2. Двухтрубная схема с центральной распределительной магистралью

Данный вид сооружений наиболее серьезен и при строительстве, и в оснащении инженерными коммуникациями. Будет правильно предварить все работы тепловым и гидравлическим расчетом. Очевидно, что у помещений с одинаковым объемом будут разные теплопотери, если одна комната – угловая, другая – внутренняя, а третья выходит на северную сторону. Подбор оборудования без проверочного расчета приведет, во-первых, к перерасходу вложений, а во-вторых – к перегреву дома, перерасходу тепла, топлива, денег (это если взять с запасом). Страшно представить, что будет, если ошибемся в меньшую сторону. Дефицит мощности может привести к переборке котельной или даже системы отопления в целом. Порой это приходится выполнять в уже начисто отделанном доме.

Проект на инженерные системы стоит 80–120 руб./м 2, а экономия по материалам составит 15–20 % общей стоимости коммуникаций.

На рис. 3 предоставлена схема отопления крупного дома. Для таких домов существуют две основные особенности:

• приходится применять большой напольный котел;

• необходимо отдельное помещение под котельную.

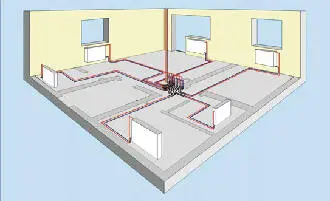

Рис. 3. Коллекторная схема

Наиболее гибкая, «терпимая» к недостаткам расчетов и качеству монтажа – горизонтальная коллекторная разводка систем отопления. При относительно невысокой стоимости металлопластиковых труб (которых понадобится на 10 % больше) мы предлагаем хорошо регулируемую и надежную в работе схему.

Выше мы привели основные принципиальные схемы систем отопления, составили примерные спецификации оборудования. В том или ином случае все эти комплектующие встретятся во всех технических решениях у каждого поставщика. Далее мы хотим обратить внимание на наиболее важные устройства, к выбору которых следует приложить собственную руку. Остальные комплектующие можно доверить подбирать монтажникам.

Традиционный газовый бытовой котел состоит из четырех основных элементов: теплоизолированного корпуса, теплообменника, горелки и автоматики давления (рис. 4). Одной из важнейших частей котла является теплообменник, представляющий собой металлическую емкость, в которой нагревается теплоноситель. Падение давления в два-три раза не страшно: в них встроена система, стабилизирующая давление газа, поступающею в горелку. Если давление газа упадет ниже установленной отметки на реле, горелка остановится. Приборы автоматики в современных газовых котлах не только выключают котел при отсутствии газа, но и автоматически его включают при подаче топлива. Для этих целей на котлах устанавливается блок автоматического зажигания. Кроме того, автоматика котла контролирует наличие пламени, тяги в дымоходе, возможный перегрев теплоносителя и выключает котел при любых аварийных ситуациях.
