Александр Петелин - SketchUp. Базовый учебный курс

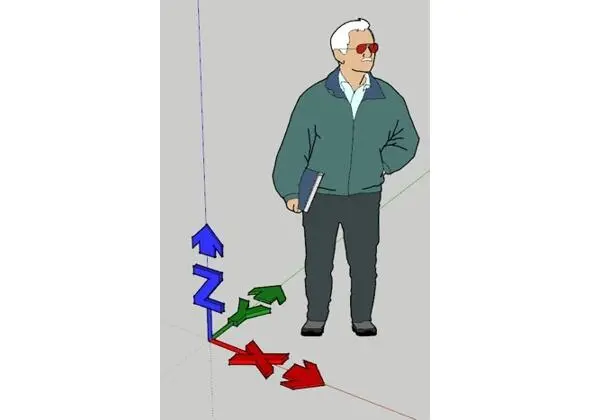

Персонаж – измеритель масштабности сцены.

Вернемся к цветным линиям – как уже было сказано, все 3D редакторы используют систему координат, определяющую положение точки в 3Dпространстве сцены, как позицию относительно трех осей моделирования. В SketchUp традиционного буквенного обозначения осей нет, здесь они имеют простое цветовое кодирование. Ось X представлена сплошной (положительные значения) и точечной (отрицательные значения) (red) красной линией. Аналогично, оси: Y – зеленой (green), Z – синей (blue) линиями. Плоскость, на которой пересекаются красная и зеленая ось (X и Y), образует (ground plane) – «землю», а величины по оси Z определяют «подъем» или «спуск» относительно уровня «земли».

Для SketchUp, поскольку он изначально был ориентирован на архитектурное проектирование, длина и ширина – это «земля», лежащая в плоскости красной и зеленой осей, а третье измерение – высота (по синей оси). Начало осей (в точке их пересечения на «земле») является числовым «нулем» координат.

File, Edit, View… и т. д. – типичная система строки главных текстовых меню. Под ними находятся Toolbars (Панели инструментов) с кнопками быстрого вызова самых востребованных команд, которые в своем большинстве дублируют аналогичные пункты меню (и наоборот).
