1 — конический обтекатель; 2 — оболочка; 3 — крышка; 4 — трубка; 5 — казенник; 6 — фиксирующий выступ; 7 — регулировочные винты; 8 — пластинчатые пружины; 9 — затвор; 10 — защелка; 11 — макет порохового заряда

На занятиях и учениях учебные гранаты переносятся в сумках для гранат.

Уход за гранатой, ее хранение и сбережение

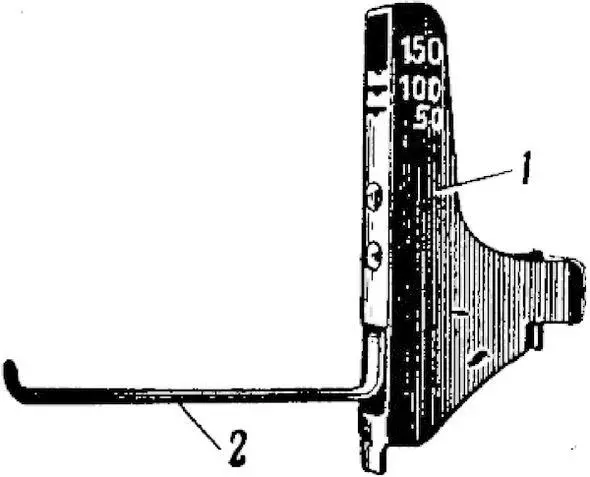

Рис. 50.Прицел УГВС-2:

1 — целик; 2 — пружинящая планка

5. Учебную гранату, запасные и принадлежность к ней необходимо хранить и сберегать так же, как и гранатомет. Граната должна быть всегда исправной и готовой к использованию. Готовность гранаты определяется наличием всех частей и надежным их креплением.

Осмотр, чистка и смазка учебной гранаты производятся одновременно с осмотром и чисткой гранатомета.

6. Разборку учебной гранаты для чистки, смазки и замены неисправных частей производить в следующем порядке:

— проверить, нет ли в патроннике ствола патрона или гильзы;

— отделить (отвинтить) макет порохового заряда;

— отделить (отвинтить) головную часть гранаты;

— вывинтить винт выбрасывателя и извлечь пружину выбрасывателя;

— выбить (вывинтить) ось защелки, отделив при этом фиксатор (пружинящее разрезное кольцо); снять защелку и извлечь из гнезда пружину ударника;

— вывинтить заглушку, вынуть из затвора выбрасыватель и ударник;

— вынуть из затвора боек и пружину бойка.

7. Чистку и смазку учебной гранаты производить с помощью принадлежности к гранате иди принадлежности для чистки и смазки 7,62-мм стрелкового оружия.

Для чистки ствола необходимо в вырез шомпола продеть полоску ветоши или жгут из пакли длиной 15–20 см. Шомпол с ветошью, пропитанной щелочным составом, ввести в канал ствола со стороны патронника или дульного среза так, чтобы ветошь плотно вошла в его уширенную часть. Движением шомпола вперед и назад очистить канал ствола от нагара. По окончании чистки канала ствола протереть его чистой ветошью и смазать ружейной смазкой.

Прочистить и смазать все остальные части учебной гранаты и собрать гранату.

8. Сборку учебной гранаты производить в следующем порядке:

— надеть пружину на боек и вставить его в гнездо затвора;

— вставить в затвор ударник и выбрасыватель и завинтить заглушку,

— вложить пружину выбрасывателя в гнездо и завинтить винт выбрасывателя так, чтобы он не выступал над поверхностью затвора (утопал не более чем на 0,5 мм);

— вложить в гнездо пружину ударника и защелку, вставить (завинтить) ось защелки и надеть на ее конец фиксатор;

— навинтить головную часть гранаты;

— навинтить макет порохового заряда;

— проверить правильность сборки гранаты; при нажатии на торец ударника боек должен выступать за плоскость цилиндрического выреза затвора; при прекращении нажатия боек и ударник должны энергично возвратиться в исходное положение под действием своих пружин (боек не должен выступать за плоскость цилиндрического выреза затвора).

Приведение гранаты к нормальному бою

9. Граната приводится к нормальному бою на заводе. В случае получения значительных отклонений средней точки попадания от точки прицеливания необходимо произвести проверку прицельного приспособления гранатомета, руководствуясь гл. VII, и при необходимости привести гранату к нормальному бою.

10. Гранату приводить к нормальному бою стрельбой по черному кругу диаметром 10 см, укрепленному на щите 1,5×1,5 м.

Стрельбу производить на дальность 100 м 14 выстрелами, прицеливаясь под круг через среднюю прорезь (прицел 100) прицела УГВС-2.

11. Бой гранаты считается нормальным, если средняя точка попадания (СТП) отклоняется от точки прицеливания не более чем на 40 см. При отклонении средней точки попадания более чем на 40 см произвести регулировку положения ствола при помощи регулировочных винтов трубки.

После регулировки ствола произвести повторную стрельбу, Стрельбу и регулировку ствола производить до получения нормального боя, после чего регулировочные винты залить краской.

12. При приведении гранаты к нормальному бои в летних условиях желательно, чтобы средняя точка попадания располагалась несколько ниже точки прицеливания, а в зимних условиях — несколько выше ее.

Приемы и правила стрельбы

13. Учебная граната по форме и весу соответствует боевой гранате. Поэтому при стрельбе из гранатомета с применением учебной гранаты правила подготовки гранатомета к стрельбе, изготовку к стрельбе, производство выстрела и прекращение стрельбы, а также меры предосторожности при стрельбе из гранатомета выполнять так же, как и при стрельбе боевыми гранатами.
