10. Вес гранатомета 2,86 кг

11. Вес гранаты без порохового заряда 1,62 кг

12. Вес порохового заряда 0,22 кг

13. Вес сумки для гранат 2,3 кг

14. Вес сумки с тремя гранатами и с принадлежностью 8,25 кг

ХАРАКТЕРИСТИКА РАССЕИВАНИЯ ГРАНАТ ПРИ СТРЕЛЬБЕ ИЗ ГРАНАТОМЕТА

ПРЕВЫШЕНИЕ СРЕДНИХ ТРАЕКТОРИЙ НАД ЛИНИЕЙ ПРИЦЕЛИВАНИЯ ПРИ СТРЕЛЬБЕ ИЗ ГРАНАТОМЕТА

ПЕРЕЧЕНЬ ЧАСТЕЙ ПРИНАДЛЕЖНОСТИ К ГРАНАТОМЕТУ

УЧЕБНАЯ ГРАНАТА С ВКЛАДНЫМ СТВОЛОМ (УГВС-2) К РУЧНОМУ ПРОТИВОТАНКОВОМУ ГРАНАТОМЕТУ (РПГ-2)

Устройство гранаты

1. Учебная граната с вкладным стволом (УГВС-2) предназначена для обучения гранатометчиков стрельбе из ручного противотанкового гранатомета (РПГ-2). Для стрельбы из гранатомета с использованием учебной гранаты применяются 7,62-мм пистолетные патроны с трассирующей пулей. Допускается использование патронов с пулями, имеющими стальной сердечник.

2. Учебная граната состоит из следующих основных частей (рис. 49): головной части, трубки, затвора и макета порохового заряда.

Головная частьсостоит из конического обтекателя, оболочки и крышки.

Трубкасостоит из трубки с направлением, ствола и казенника. Пульная (нарезная) часть ствола, а также пульный вход патронника имеют диаметр 7,62 мм; гладкий участок канала ствола (между нарезной частью и пульным входом) имеет диаметр 11 мм, что позволяет за счет прорыва пороховых газов уменьшить начальную скорость пули,

На передней части трубки имеются фиксирующий выступ для фиксации гранаты в канале ствола гранатомета и четыре регулировочных винта для регулировки положения ствола. На задней части трубки прикреплены три пластинчатые пружины с целлулоидными накладками, служащие для удержания учебной гранаты в стволе гранатомета при придании ему углов склонения. В заднюю часть трубки вмонтирован казенник, имеющий вырез для шарнирного соединения с затвором, гнездо для защелки затвора, патронник с дульным входом и нарезку для соединения со стволом.

Затворслужит для закрывания канала ствола при выстреле, для удара пи капсюлю патрона и извлечения гильзы (патрона). Он состоит из остова затвора, ударника, бойка, выбрасывателя, пружины ударника, пружины бойка, пружины выбрасывателя, заглушки и защелки. Затвор шарнирно крепится с казенником при помощи оси и запирается защелкой. На задней части затвора имеется резьба для навинчивания макета порошкового заряда.

Макет порохового зарядапредставляет собой деревянный цилиндр с переходной металлической втулкой для соединения с затвором,

3. Прицел УГВС-2(рис. 50) состоит из целика и пружинящей планки.

Цифры, которыми обозначены прорези прицела УГВС-2, соответствуют дальностям стрельбы на 50, 100 и 150 м.

4. Каждые три учебные гранаты укомплектовываются тремя прицелами УГВС-2, шомполом, ершиком, протиркой, запасными частями гранаты и гранатомета и укладываются в металлические ящики.

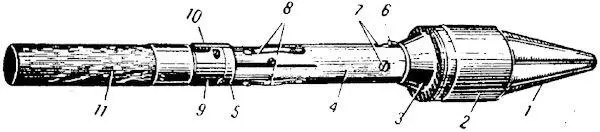

Рис. 49.Учебная граната с вкладным стволом (УГВС-2);
