Перед резкой царг настройте высоту диска; вырежьте полный шип на обрезке материала царги и попробуйте пригонку в одной из проушин. Когда высота будет точно выставлена, нарежьте шипы на всех царгах.

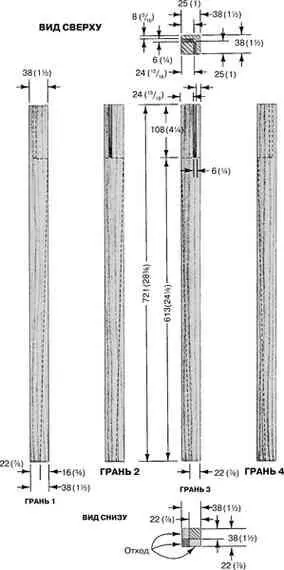

Поскольку конец фрезерованной проушины закруглен, соответственно подпилите напильником концы шипов. Когда будете это делать, проверяйте пригонку. Обязательно сделайте тестовую сборку царгового пояса с ножками; возможно, придется снимать фаску, по крайней мере, на одном из шипов, входящих в каждую ножку, чтобы это дало пространство для второго шипа в этой ножке.

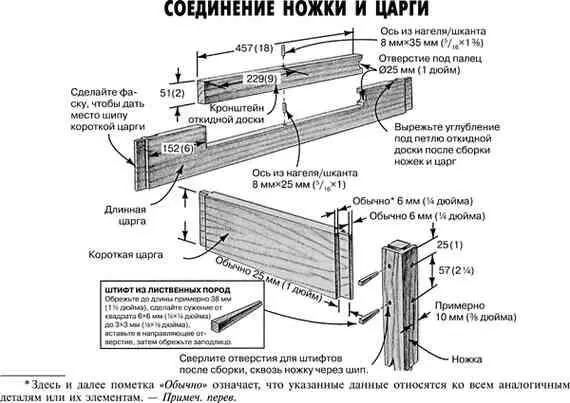

5. Сделайте в длинных царгах вырезы под кронштейны.Начните с разметки пазов и определения места для отверстия под палец. См. Соединение ножки и царги . Высверлите отверстие диаметром 25 мм (1 дюйм), а затем сделайте вырез электролобзиком.

6. Просверлите отверстия для петель.Каждый кронштейн и его ось заключены между царгой и крышкой. Чтобы кронштейн мог свободно поворачиваться, четыре отверстия — два в кронштейне и по одному в крышке и царге — должны быть соосны и перпендикулярны. Просверлите глухие отверстия в кронштейнах и царгах. Все должны иметь диаметр 7,9 мм (5/16 дюйма) и глубину 12,7 мм (½ дюйма).

Если у вас есть сверлильный станок, сделать отверстия в кронштейне и царге не составит особого труда. Закрепите на столе станка упор, так чтобы установить расстояние до отверстия по ширине заготовки. Затем зафиксируйте ее на упоре и просверлите. В случае ручной дрели воспользуйтесь кондуктором для шкантового соединения, чтобы правильно располагать и направлять сверло.

7. Соберите ножки и царги.Тщательно зашкурьте ножки, чтобы убрать следы пиления. Сначала шлифуйте шкуркой № 20 (80-grit). Удалите пыль щеткой или пылесосом и снова зашлифуйте, теперь шкуркой № 12 (120-grit). Зашкурьте так же царги и кронштейны.

Равномерно нанесите немного клея на шипы коротких царг и на внутренние поверхности проушин под них. Соберите и зажмите эти сборочные узлы. После схватывания клея — через час, если используете белый или желтый столярный клей ПВХ, — можно снять зажимы и приклеить длинные царги к ножкам. Оставьте зажимы до схватывания клея.

Идеальный инструмент для сверления

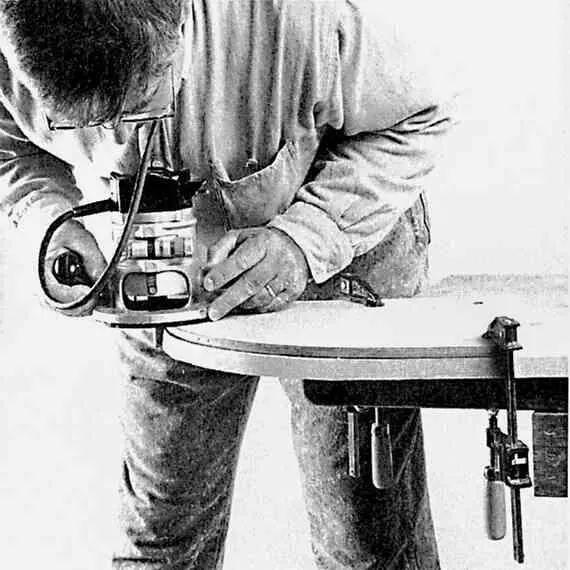

Возможно, вы не подумаете о погружном фрезере как о сверлильном инструменте, но в некоторых ситуациях это идеальный вариант.

Взять, например, отверстия для осей в поворотных кронштейнах откидных досок и в царгах этого стола. Отверстия должны быть точно расположены и перпендикулярны, чтобы кронштейны могли поворачиваться правильно.

В комбинации с приспособлением для вырезания пазов, описанном в Подсказках по теме «Вырезание шиповых соединений», фрезер прекрасно выполнит задачу.

Закрепите шаблон для пазов в тисках верстака. Разметьте место тестового сверления на обрезку соответствующего материала. Выровняйте эту метку с контрольной линией на шаблоне и зажмите в нем тестовую заготовку. Вставьте соответствующую фрезу в патрон/цангу фрезера. Выставьте ограничитель глубины на глубину сверления. Установите фрезер на шаблон и выставьте кромочный упор так, чтобы отверстие оказалось там, где вам нужно. Прикрепите к шаблону упоры, чтобы фрезер не сдвигался. Включите фрезер и опускайте фрезу на заготовку.

Если отверстие оказалось там, где нужно, то настройка правильная, и можно сверлить отверстия в деталях. Всегда прижимайте к упору шаблона одну и ту же сторону каждой заготовки. Это обеспечит выровненность отверстий.

В заключение, когда зажимы сняты, зафиксируйте каждое соединение двумя штифтами, как показано на рисунке Соединение ножки и царги . Сделайте штифты из обрезков лиственных пород. Чтобы вставить каждый штифт, сначала просверлите направляющее отверстие — сквозь наружную грань ножки и через шип; сверлить ножку насквозь необходимости нет. Нанесите чуточку клея на штифт и вставьте его в отверстие. После высыхания клея срежьте штифт заподлицо.

Пока у вас есть выдавленный клей, вклейте оси в каждую длинную царгу.

8. Склейте доски крышки и откидных досок.У оригинала крышка сделана из одной доски шириной 406 мм (16 дюймов), а каждая откидная доска выполнена (довольно грубо) из двух досок шириной 159 мм (6·¼ дюйма) посредством сплачивания в паз и гребень.
