И все же, все же… как шарик, который мечется между бамперами в пинболе, я кидаюсь туда и сюда, туда и сюда.

Когда я делал репродукцию этого стола, я воздержался от попыток его искусственного состаривания. Я подготовил пиломатериалы наилучшим в моих возможностях образом, сделав его плоским и ровным. Я проектировал соединения так тщательно, как только мог, и сделал их настолько хорошо пригнанными, насколько был способен. Но я сохранял характерные черты конструкции, исходя из обстоятельств.

Вот пример.

При изготовлении репродукции стола с откидными досками вполне возможно сделать каждую из них, склеив две или три узкие доски. Прекрасные ровные панели, без швов. Но оригинал был сделан не так. Может быть, из-за отсутствия возможности склеивать доски в панели по кромке или, может быть, из-за опасения изготовителя оригинала того, что одна широкая панель может покоробиться, он сделал каждую откидную доску из двух досок, соединенных в паз и гребень.

Поэтому я решил сделать то же самое. За исключением одного — и здесь я кидаюсь из одной крайности в другую — с годами этот стык открылся. Теперь это щель. И это потрясающий элемент внешнего вида оригинала. Возможно, я покажусь вам глупым, но мне нравится эта щель-стык. Я считаю это ключевым моментом эстетики этого стола.

Тем не менее я сделал это соединение в паз и гребень с настолько плотной пригонкой, насколько сумел. Если мой стол, как оригинал, прослужит сто или больше лет, то этот плотный стык тоже может превратиться в щель. И я надеюсь, что, когда такое произойдет, одному из моих правнуков стол в таком виде тоже понравится больше. В этом суть мебели в стиле кантри.

1. Нарежьте ножки, царги и кронштейны откидных досок.Для изготовления заготовок ножек нарежьте восемь отрезков из пиломатериала толщиной 19 мм и шириной примерно 45 мм (1·¾ дюйма). Склейте их попарно пластями, чтобы получить четыре заготовки ножек. Когда клей высохнет и зажимы будут сняты, счистите засохший выдавленный клей и продольным пилением сделайте заготовки сечением 38×38 мм (1·½ дюйма).

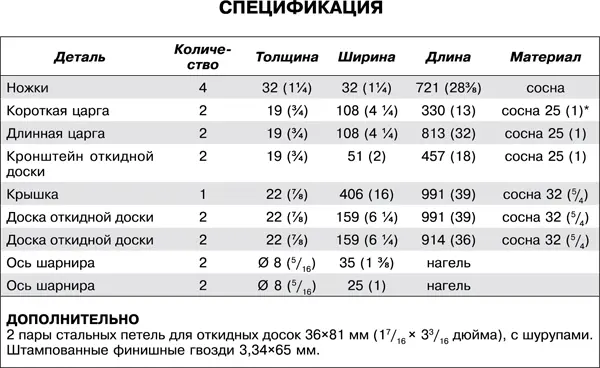

Продольным и поперечным пилением вырежьте заготовки для царг и кронштейнов по размерам, указанным в спецификации.

2. Сделайте проушины в ножках.Все четыре ножки идентичны. Во всех вырезаны проушины длиной 108 мм (4·¼ дюйма), которые следует фрезеровать до придания ножки клиновидной формы. Конкретные детали даны на чертежах ножки .

Вырежьте проушины шириной 6 мм (¼ дюйма) и глубиной 25 мм (1 дюйм) с помощью фрезера (для этих проушин вы даже можете использовать фрезер с фиксированной опорной площадкой!) с прямой фрезой 6 мм (¼ дюйма). Советы по вырезанию даны в разделе Подсказки .

3. Придайте ножкам сужающуюся форму.Эту задачу можно решить на циркулярке с угловым упором. Детали операции можно найти в Подсказках по теме «Сужение ножек на циркулярке».

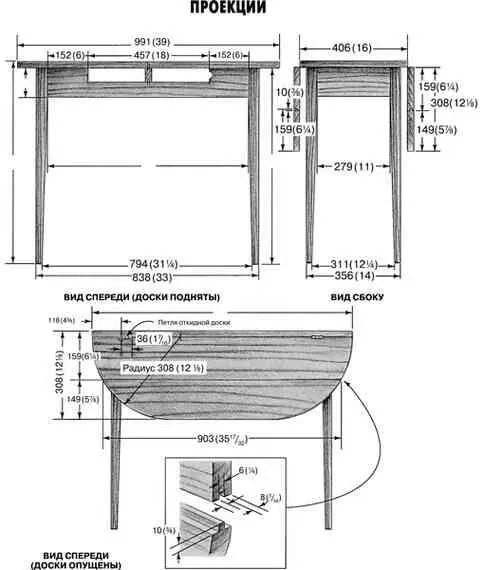

Рисунок с чертежами ножки дает все необходимые размеры. Разметьте сужение на одной ножке и используйте ее для настройки углового упора. Во избежание путаницы в процессе сужения ножек желательно пометить стороны, которые будут сужаться. Сужение начинается на расстоянии 108 мм (4·¼ дюйма) от верха. Площадь низа ножки составляет квадрат со стороной 22 мм (⅞ дюйма).

Сделайте один скос на каждой из четырех ножек, затем соответствующим образом переустановите шток шарнирного зажима и сделайте второй скос на каждой ножке.

4. Вырежьте шипы на царгах.Шипы, присоединяющие царги к ножкам, легко вырезать на циркулярке с помощью либо шаблона для шипов, описанного в Подсказках по теме «Вырезание шиповых соединений», либо пазорезного наборного диска. Обратите внимание, что эти шипы идут по всей ширине царг — у них нет заплечиков вверху и внизу. Процедура вырезания описана в разделе Подсказок .

Если вы выберете пазорезный диск, настройте его на ширину реза 13–19 мм (½—¾ дюйма). Установите продольный направляющий упор на расстоянии 25 мм (1 дюйм) от диска и выставьте высоту диска немного меньше 13 мм (¼ дюйма). Смысл в том, чтобы для вырезания каждой грани шипа делать два или больше проходов. Направляйте заготовку с помощью углового упора. Положение упора не позволит сделать шип длиннее 25 мм (1 дюйма).
