Нижние дверки нашей репродукции отличаются от оригинальных двумя особенностями. Материал не такой толстый, как у оригинала, а шиповые соединения не сквозные, а глухие. В результате дверки делать проще.

Продольно распилите материал для дверок, как требуется, и отрежьте по размерам длины, как указано в Спецификации. Во избежание путаницы напишите на заготовках их названия (так, чтобы надпись можно было легко удалить).

Делайте рамы дверок чуть больше необходимого

Если дверной проем немного больше или немного непрямоугольный, то это дает вам возможность чуточку ошибиться.

Сделайте перекладины и стойки капельку шире, а стойки чуть длиннее, чем в Спецификации, так чтобы проем рамы получился на 1,5–3 мм выше и шире намеченных размеров. Заключительным этапом станет пригонка (подрезка) дверки не по намеченным размерам, а по проему.

Изготовление рам несколько большего размера, кроме того, освободит вас от некоторых столярных забот. Не надо беспокоиться о прокладках под зажимы, предохраняющих от повреждения поверхности. Подумаешь — пара вмятинок! Они срежутся при подрезке.

2. Сделайте декоративную фаску.Сначала пометьте «базовую сторону» каждой перекладины и стойки (переднюю или заднюю — не важно, главное, чтобы единообразно). Также разметьте заплечики шипов на перекладинах. На стойках пометьте, где будут внутренние углы. Фаски должны заканчиваться в этих местах или совсем рядом с ними.

Теперь вырезайте декоративные фаски. Воспользуйтесь фрезой для фасок 30°, если это возможно. Обычно у фрез для фасок угол составляет 45°, но компании CMT Tools, Amana Tool и Eagle America являются тремя производителями, которые выпускают фрезы для фасок с углом 30°. Начинайте рез фаски у одной метки и продолжайте его до другой метки. Ни в коем случае не выходите за пределы любой метки даже на самую малость, иначе испортите внешний вид законченной дверки.

3. Сделайте пазы в раме.Отрегулируйте стол для фрезера так, чтобы делать паз шириной 6 мм и глубиной 10 мм (¼×⅜ дюйма), отцентрированный по кромке перекладин и стоек. Резать паз можно пазовой или прямой фрезой. Паз делайте только на внутренних кромках деталей рамы дверки.

4. Отфрезеруйте гнезда.Перекладины и стойки скрепляются ступенчатым шипом в гнездо (в полупотемок). В Подсказках на тему «Вырезание шиповых соединений» дана подробная информация по фрезерованию гнезд и вырезанию шипов на циркулярке.

Сначала фрезеруйте гнезда. У них ширина, как у пазов (6 мм — ¼ дюйма), а длина и ширина соответственно 76 мм (3 дюйма) и 35 мм (1·⅜ дюйма). Расположите гнезда, как показано на рисунке Дверка нижнего модуля . Гнезда легко вырезать с помощью прямой спиральной фрезы 6 мм (¼ дюйма) и погружного фрезера.

5. Вырежьте шипы на перекладинах.Это ступенчатые шипы, у которых с одной стороны сделано «продолжение», заполняющее короткий отрезок паза в стойке между ее концом и гнездом. Для вырезания заплечиков и граней шипов обратитесь к рекомендациям Подсказок на тему «Вырезание шиповых соединений». Используйте показанный в Подсказках шаблон для шипов. Затем сформируйте ступеньку (плечико), подрезав шип ножовкой с обушком. В заключение скруглите напильником углы шипов, чтобы они вошли в отфрезерованные гнезда.

6. Сделайте выпуклые филенки.Здесь филенки «выпуклые» только спереди. У них прямой скос, без всяких дополнительных профилей. Скосы не одинаковые, но в среднем где-то шириной 52 мм (2·1/16 дюйма). Прочитайте Подсказки по теме «Выпуклые филенки» и следуйте данным там рекомендациям.

Ленточной шлифмашиной осторожно зашлифуйте скосы.

7. Соберите нижние дверки.Соберите две дверки без клея, чтобы проверить пригонку всех деталей. Разберите их, если не требуется дополнительной пригонки, окончательно отшлифуйте детали. Затем нанесите клей в гнезда и на шипы, соберите дверки и зафиксируйте их зажимами. Филенки не должны приклеиваться к рамам: они должны иметь возможность свободно расширяться и сжиматься с изменениями влажности воздуха.

Пока сохнет клей, займитесь дверками верхнего модуля.

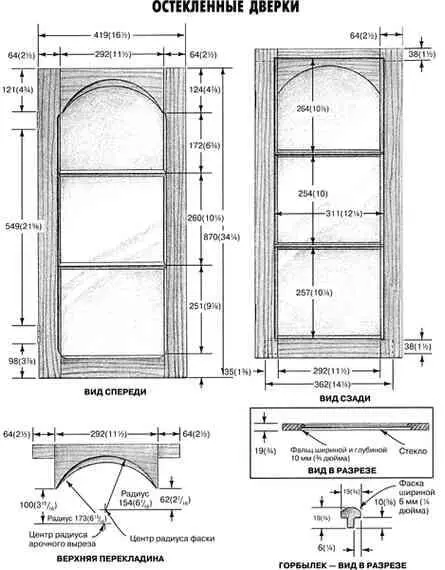

1. Вырежьте детали дверок.Как и нижние дверки, верхние дверки нашей репродукции отличаются от оригинальных толщиной материала и особенностями шипового соединения. Нижняя перекладина крепится к стойке, как и в нижнем модуле, ступенчатым шипом. А вот верхняя перекладина крепится к стойке шипом в проушину. Во избежание необходимости криволинейной резки верхнего стекла в верхней перекладине вырезан широкий фальц. Вырезать и фальц, и обычный прочный шип сложно. Проушина обеспечивает прочное соединение и при этом облегчает вырезание фальца.
