После вырезания паза на одной из кромок каждой доски переустановите фрезу для вырезания гребня. Каждый гребень формируется посредством вырезания двух фальцев; сделайте фальц с одной стороны, переверните доску и делайте второй такой же фальц с другой стороны той же кромки. Оставшийся между фальцами выступ и есть гребень. Сделайте тестовые проходы на обрезке материала для проверки установок фрезера и опробуйте пригонку гребня к пазам, которые вы только что вырезали. Когда настройка фрезера вас удовлетворит, нарежьте гребни на всех деталях.

5. Соберите коробки модулей.Коробки собираются на штампованных гвоздях. Клей немного добавит прочности, поскольку в стыковых соединениях продольное волокно соединяется с торцевым. Достаточно будет гвоздей. Для предупреждения растрескивания важно просверлить направляющие отверстия для этих гвоздей.

Сложность здесь в фиксации панелей в нужной конфигурации, пока вы сверлите отверстия и забиваете гвозди. С помощью карандаша и угольника начертите поперек боковин линии разметки полок. Начните с коробки верхнего модуля — ее детали более узкие, и с ними проще работать. Поставьте полки и одну боковину на ребро на пол. Два угловых зажима могут прижать полки к боковине, пока вы сверлите отверстия и забиваете гвозди. Затем добавьте вторую боковину. В заключение прибейте на место крышку коробки.

Для того чтобы прибить доски задней стенки, положите верхнюю коробку на козлы. Срежьте паз с первой доски и прибейте ее на место. Она должна быть внахлест сверху и снизу. Убедитесь в прямоугольности коробки перед прибиванием доски. Штампованные гвозди забивайте только через заднюю стенку в кромки боковин и крышки. Финишные гвозди забивайте через заплечик доски у гребня, по одному гвоздю в каждую полку. Установите на место следующую доску задней стенки и забейте финишные гвозди вдоль кромки гребня. Добавьте остальные доски таким же образом. С последней доски надо срезать гребень, так чтобы после ее прибивания край шкафа был гладким и прямоугольным. К боковине и крышке прибивайте ее штампованными гвоздями.

Когда закончите верхний модуль, повторите процесс сборки для нижнего модуля.

6. Вырежьте и установите фронтальные рамы.Фронтальные рамы как верхнего, так и нижнего модуля состоят из трех стоек и одной перекладины. Интересно, что эти детали не соединены между собой; они прибиваются только к коробке.

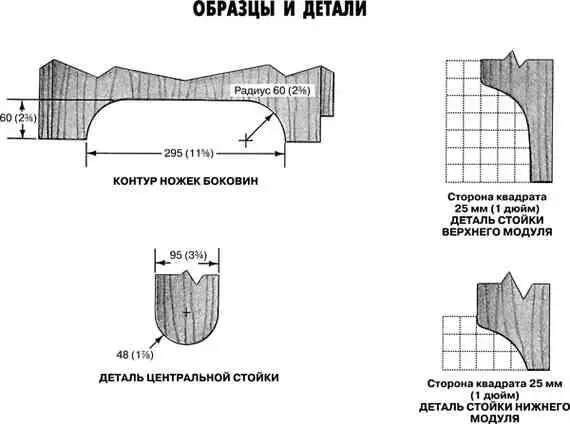

Нарежьте детали по размерам, указанным в Спецификации. Центральные стойки имеют закругление на нижнем конце, как показано на рисунке Деталь центральной стойки . У внешних стоек снизу сделаны арочные вырезы. Увеличьте чертежи контуров этих вырезов, перенесите их на соответствующие детали и вырежьте электролобзиком. Зашлифуйте обрезанные кромки.

Сбивание незакрепленных досок может стать настоящим испытанием для вашего терпения. Попробуйте вот такую хитрость: прикрепите к каждой полке пару параллельных винтовых струбцин (зажимов), как показано на фото, чтобы полки могли стоять. Тогда на них можно положить боковину и спокойно прибивать ее к торцам полок.

Прибейте детали к коробкам верхнего и нижнего модулей (шкафов) штампованными финишными гвоздями. Сначала прикрепите перекладины, забив пару гвоздей через их концы в боковины, а промежуточные гвозди забивайте через крышки шкафов в перекладины. Затем прикрепите стойки, прибив их к боковинам и/или полкам.

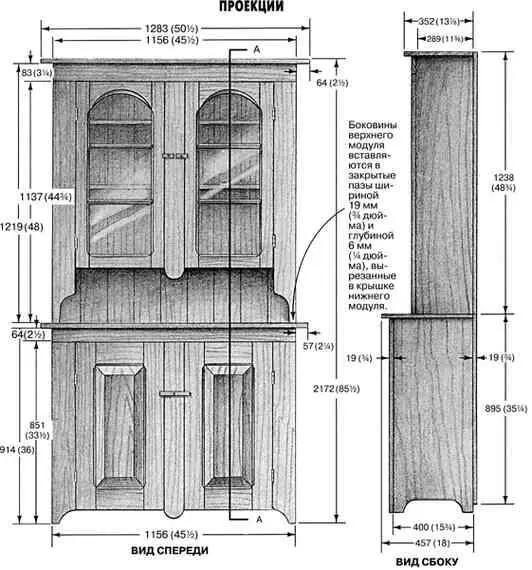

Примечание:Боковины верхнего модуля должны проходить на 6 мм (¼ дюйма) ниже концов боковых стоек, чтобы их можно было вставить в пазы в крышке нижнего шкафа.

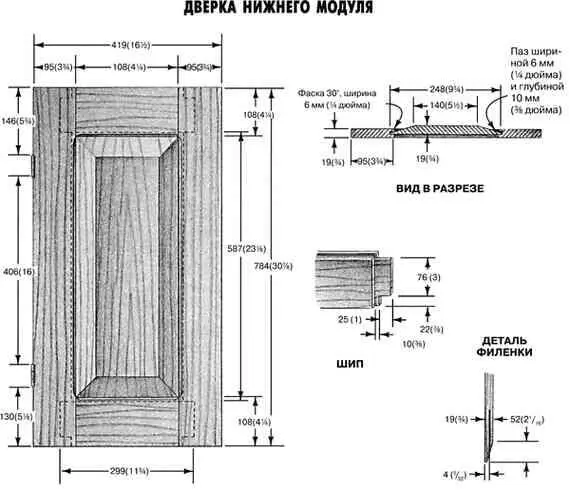

1. Вырежьте детали дверок.У каждой нижней дверки есть филенка, «свободно плавающая» в пазах в перекладинах и стойках. Перекладины и стойки скрепляются соединением шипом в гнездо. Внутренние кромки рамы дверок украшены непроходными [3] Термины проходной и непроходной здесь и далее означают, доходит ли элемент (паз, фаска и т. п.) до конца/края детали. — Примеч. перев. фасками, которые должны фрезероваться до сборки, чтобы у внутренних углов был правильный внешний вид.
