Хомуты для крепления кабелей к стене продаются в разных типоразмерах под любые габариты кабеля, и ставить их надо часто, чтобы абсолютно минимизировать возможную «слабину» или провисание кабеля.

Электричество в вашем доме используется двумя способами. Один тип цепей подает электроэнергию к розеткам, а другой — к осветительным приборам. Принцип один и тот же. Освещение может подключаться к двум или более цепям (обычно на первом и втором этажах), а розеточная цепь объединяет другие потребители энергии. Такие электроприборы, как электроплита, душ с электроподогревом и погружные водонагреватели, имеют собственные цепи питания. Распределительный щиток направляет электроэнергию через разнообразные защитные устройства к той или иной цепи.

Кабели, которые разводят электричество к комнатам от автоматических выключателей, на электрощитке организованы разными способами. Один тип цепи, используемый для розеток, называется радиальной. В радиальной цепи запитывается несколько розеток, но в отличие от кольцевой розеточной цепи (в России не используется) электроэнергия «заканчивается» на последней розетке.

На заметку

Для каждой работы есть свой инструмент, и проверка цепи после ее прокладки будет проще с помощью соответствующего оборудования. Даже подсоединение отдельной розетки можно проверить с помощью тестера для розеток, который вставляется в розетку, и при правильном ее подсоединении на тестере зажигается индикатор.

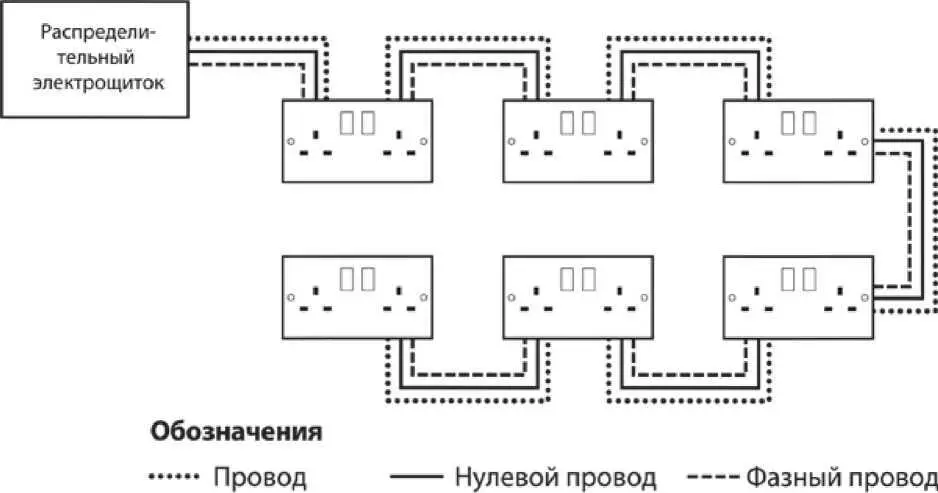

Рис. 7.2. Розеточная цепь.

Розеточная цепь (рис. 7.2) представляет собой кабель, который делает петлю по дому, подавая энергию к одной розетке, от нее к следующей и так далее. Эта цепь защищается автоматическим выключателем на 30 А, кабель с изоляцией ПВХ трехжильный, с заземляющей жилой, сечение 3*2,5 мм. Обычно дом имеет, как минимум, три розеточных цепи — одна для кухни, другая для ванной и третья для комнат. При аварийном отключении одой из цепей, наличие в доме более одной розеточной цепи в большинстве случаев позволяет получать электроэнергию из другой.

Количество розеток в одной цепи строго не ограничено, но планировать надо так, чтобы в одной мощность подключенных к ней электроприборов не превышала 3,5 кВт.

Существуют нормы на количество розеток в помещениях. В комнатах — не менее одной розетки на каждые 4 м периметра, в коридорах квартир — не менее одной розетки на каждые 10 м 2площади, в кухнях квартир — не менее четырех розеток.

Скрытую проводку обычно прокладывают внутри штукатурки или в штробы (канавки) стены по вертикали и горизонтали. Расположение кабелей должно быть точно известно во избежание повреждения при сверлении отверстий, забивании гвоздей и т. п. Нельзя прокладывать скрытую проводку по диагоналям.

Один из вариантов прокладки скрытой проводки — залить кабели бетонной стяжкой пола. Кабели предварительно должны быть помещены гофрированные пластиковые трубы и фиксированы, например, скобами. Проводка под полом должна отстоять от стен на 15 см.

Открытую проводку обычно ведут в специальных пластиковых кабель-каналах либо витым проводом на изоляторах. Выбор способа определяется эстетическими соображениями.

Освещение в доме делится на три категории: общее, рабочее и специальное.

Общее освещениеобеспечивает освещенность всего помещения в целом без концентрации на какой-то части комнаты.

Рабочее освещениеобеспечивает свет для конкретной задачи, такой, как шитье или чтение, когда общего освещения может быть недостаточно.

Специальное,или местное, освещениепредполагает освещение определенных мест, таких, как рабочий кухонный стол под навесными полками.

Планируя освещение конкретной комнаты, разумно подумать о функциях этого помещения и что будет делаться в данной комнате. Большинству комнат потребуется общее освещение, которому с помощью выключателя-регулятора светового потока (диммера) можно придавать различную интенсивность.

На заметку

При разводке кабелей к осветительной арматуре и розеткам делайте это максимально очевидным способом, так чтобы при последующих работах (например, при навешивании картины) кто-то другой, увидев на стене розетку, мог считать, что скрытая проводка идет либо вверх, либо вниз от нее. Это может предотвратить попадание сверла в кабель.
