Автомат (рис. 7.1) в своей основе просто защитный выключатель. Когда он фиксирует какое-то нарушение электроцепи, такое, как короткое замыкание или перегрузку, то срабатывает (выключается) и разрывает цепь. Это легко заметить, так как рычаг выключателя автомата будет в положении OFF (ВЫКЛ.) или, если это кнопка, то она будет в выступающем положении.

УЗО (рис. 7.5) является очень чувствительным прибором, который обнаруживает любую утечку на землю в защищаемой им цепи. В случае утечки, он за доли секунды отключает подачу электроэнергии в цепь. Например, если вы газонокосилкой перерезали провод, то УЗО тотчас сработает. УЗО в электрощитке может защищать больше одной цепи.

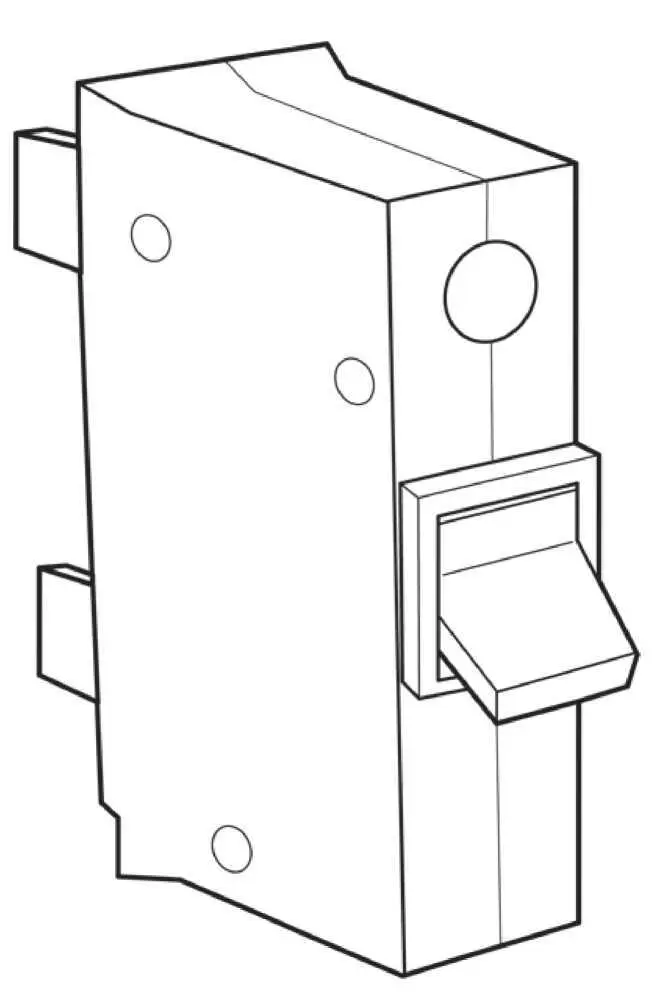

Рис. 7.1. Автомат.

В соответствии с нормами и правилами любая розетка, к которой потенциально может подсоединяться «уличный» потребитель, должна быть защищена УЗО. Это предполагает, что каждая розетка на первом этаже должна иметь защиту в виде УЗО. Сегодня большинство домов оборудовано электрощитками с раздельной нагрузкой. Такие щитки защищают розетки автоматами и УЗО.

Если есть малейшие сомнения в безопасности выполнения электротехнических работ самостоятельно, необходимо проконсультироваться у квалифицированного электрика. Как упоминалось ранее, есть требование закона о получении полного сертификата квалифицированного электрика на все выполненные вами работы (в Британии — completion certificate), связанные с подключением к сети электроснабжения. На работы внутри домовых электроцепей требуется «сертификат соответствия» на внутридомовые электроцепи (в Британии — minor works certificate).

В целом следует иметь в виду следующее:

• Выключайте автомат, защищающий цепь, с которой вы работаете.

• Сделайте так, чтобы никто не мог случайно включить подачу электроэнергии.

• Используйте только сертифицированные материалы [21] В РФ предпочтительно выбирать кабели/провода, изготовленные по ГОСТ, а не по ТУ, так как последние могут изготавливаться (с целью снижения цены в погоне за сверхприбылью) без соблюдения необходимых требований, в частности, по сечению провода — уменьшая его, а следовательно, и снижая допустимые нагрузки, что может вести к опасным последствиям. — Примеч. перев. .

Постоянная проводка выполняется кабелем [22] В повседневной жизни в РФ нет единого подхода в отношении терминов провод, кабель, жила, проводник. Здесь и далее под кабелем будем понимать систему изолированных проводников в дополнительной изоляции и, при необходимости, в броневом защитном кожухе, а под проводом — одножильный или многожильный проводник в трубчатой изоляции или без нее. Проводом могут называть и отдельную жилу. Кабель является более защищенным электротехническим изделием, чем провод. В торговых сетях одни и те же электротехнические изделия могут называться по-разному, поэтому понимайте, что вам нужно, чтобы суметь объяснить это продавцу. — Примеч. перев. , который содержит отдельные изолированные проводники (жилы, которые часто называют проводами, что для непосвященного может вносить определенную путаницу, см. вторую сноску на этой странице). Эти отдельные провода заключены в наружный электроизоляционный материал. Для стационарной электропроводки в жилых помещениях рекомендуется использовать малодымные, не поддерживающие горение, кабели типа Ввг-Нг-Ls. Кабели типа NYM можно использовать только при одиночной прокладке, — когда они не касаются друг друга или кабелей другого типа.

Современные кабели имеют изоляцию из ПВХ с практически неограниченным сроком службы, более старые — могут иметь резиновую изоляцию со сроком службы 20–30 лет. Если в вашем доме сохранились такие провода/кабели, то не делайте от них ответвления сети.

В целях безопасности и для упрощения монтажа изоляция жил и отдельных одножильных проводов должна быть окрашена в определенные цвета. Для этого существуют международные стандарты, установленные Международной электротехнической комиссией. В России в новых электропроводках часто применяются международные стандарты, хотя и не во всех случаях, не говоря уже о старых постройках. Современные требования к цветовой маркировке следующие: фазный провод — черного, коричневого, красного, фиолетового, серого, розового, белого, оранжевого, бирюзового цветов, нейтральный (нулевой рабочий) — голубой (синий), нулевой защитный (заземление) — желто-зеленый.
