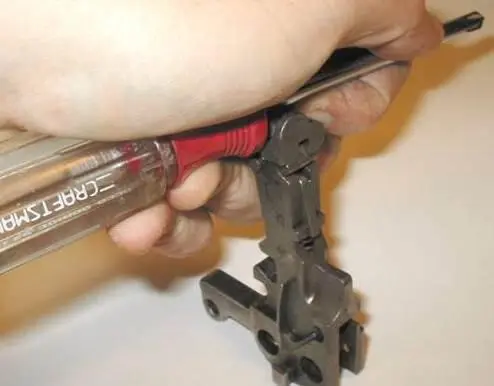

Отделяем спусковой рычаг вправо, предварительно повернув его вверх. Нажимаем на упор боевой пружины подручным предметом и утапливаем его внутрь вкладыша.

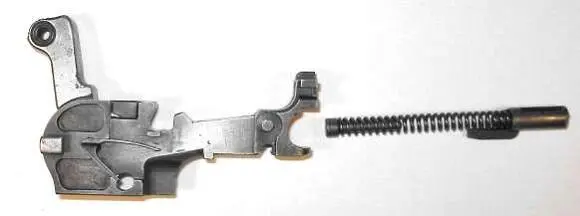

Вынимаем серьгу из вкладыша пистолета и извлекаем боевую пружину с направляющим стрежнем и упором. В некоторых случаях направляющий стержень может остаться внутри гнезда. Легкий удар деревянным бруском по корпусу вкладыша поможет извлечь его.

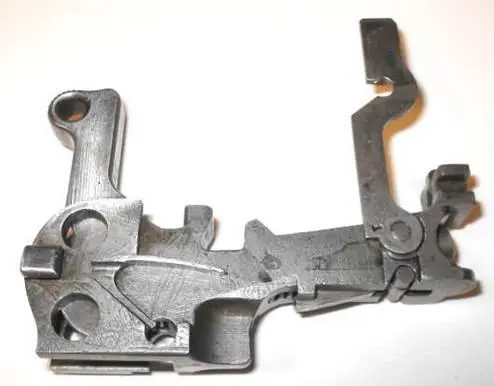

Разборка ударно-спускового механизма пистолета Маузер К-96 (Mauser C96) заканчивается отделением шептала с пружиной вправо, после чего курок сам отделиться от вкладыша, так как часть пружины шептала является его осью.

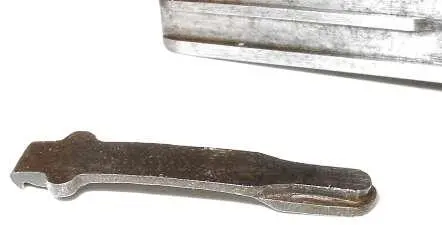

Отделяем выбрасыватель от затвора. С этой целью отверткой приподнимаем его, выводя из паза затвора фиксирующие выступы выбрасывателя, и вытягиваем выбрасыватель вперед. Нужно помнить об аккуратности. Извлечение выбрасывателя при полной разборке пистолета является в 70% причиной его поломки.

Выбрасыватель имеет не очень сложную форму, но его поломка приведет оружие в неисправное состояние.

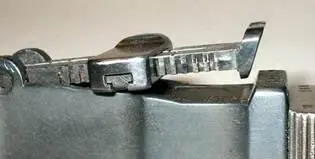

Пожалуй одним из самых сложных узлов пистолета Маузер К-96 (Mauser C96) в плане разборки является прицел. Отверстия в ствольной коробке под прицел, имеют в нижней части пазы для установки выступов-осей прицельной планки.

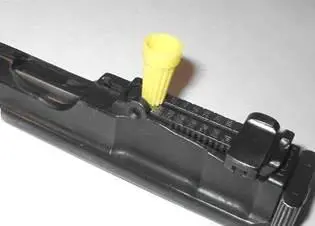

Для отделения прицела от ствольной коробки поднимаем планку прицела вверх, чтобы при извлечении она не упиралась в выступ ствольной коробки. Для того чтобы сжать пружину прицельной планки можно использовать подручный инструмент. Желательно использовать инструмент с деревянными или пластмассовыми рабочими поверхностями, чтобы не повредить поверхность металла.

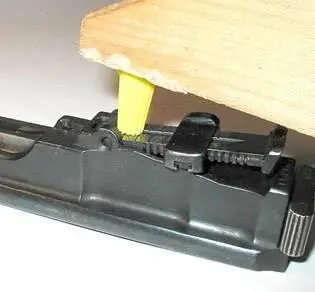

Для того чтобы прижать планку прицела с пружиной ствольную коробку устанавливаем на стол и зажимаем ее рукой, струбциной или подобным инструментом и оттягиваем прицел назад. Как только он вышел примерно на 3 мм можно снимать струбцину и аккуратно отделить прицел от ствольной коробки. На верхнем правом фото показан прицел с нижней его стороны.

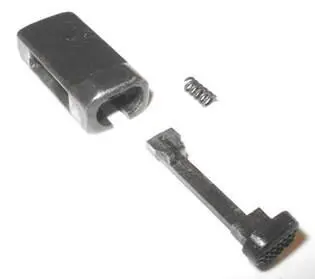

Отделяем фиксатор прицела, для чего нажимаем на его рифленую кнопку справа и выводим фиксатор из планки. При этом необходимо помнить, что пружина кнопки фиксатора имеет малый размер и свойство быстро теряться.

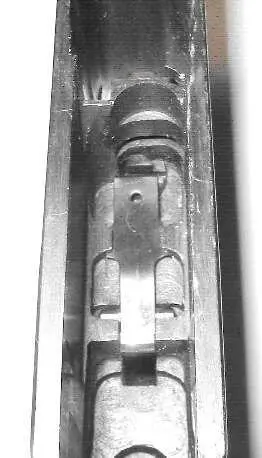

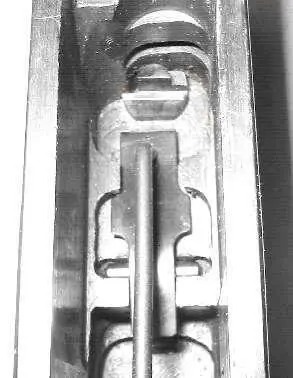

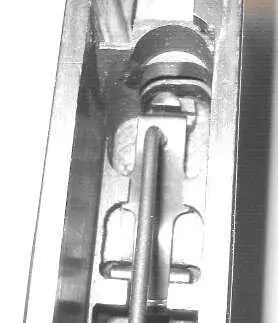

Спусковая пружина работает не только как пружина, но и как фиксатор для спускового крючка и донной защелки. Для извлечения спусковой пружины желательно использовать изогнутый под 90 градусов металлический стержень, диаметр которого чуть меньше чем диаметр отверстия в пружине. Устанавливаем крючок стержня в отверстие пружины, слегка приподнимаем и тянем в сторону задней части пистолета.

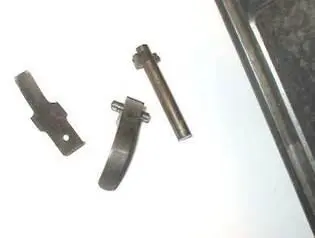

После того как боковые выступы спусковой пружины выйдут из зацепления с пазами оружия, переверните пистолет. При этом спусковая пружина, спусковой крючок и донная защелка выпадут из своих гнезд. На этом разборка пистолета
