МО РФ - 40-мм ручной противопехотный гранатомет 6Г30

1 — основание; 2 — втулка основания; 3 — штанга; 4 — ось крышки; 5 — опора блока; 6 — кронштейн; 7– грибок; 8 — опора задняя; 9 — втулка шептала; 10 — ограничитель; 11– втулка оси; 12– ось блока; 13 — штифт; 14 — втулка; 15 — опора разобщителя; Ж — отверстие; И — паз; В — проточка кольцевая; Г — отверстие, Д — отверстие, Е — паз; К — паз.

Рисунок А.6 — Крышка с рукояткой

1 — крышка; 2 — труба; 3 — патрубок; 4 — втулка рукоятки; 5 — антабка; 6 — стойка мушки; 7 — стойка рамки; 8 — скоба; 9 — рукоятка; 10 — винт рукоятки; 11 — колодка мушки; 12 — пружина колодки;13 — рамка прицельная; 14 — пружина рамки; 15 — основание мушки; 16 — мушка; А — загиб.

Рисунок А.7 — Рамка прицельная с крышкой

А — скос; Б — марки прицельные; В — отверстия

Рисунок А.8 — Приклад с затыльником

1 — антабка; 2 — труба приклада; 3 — наконечник трубы; 4 — упор; 5 — планка; 6 — фиксатор приклада; 7 — пружина фиксатора; 8 — затыльник; 9 — винт затыльника; 10 — втулка приклада; 11 — штифт.

Рисунок А.9 — Механизм спусковой

1 — курок с ударником; 2 — спуск с тягой; 3 — рукоятка; 4 — корпус механизма; 5 — ось курка; 6 — винт рукоятки; 7 — толкатель; 8 — гнеток; 9 — пружина спуска; 10 — пружина боевая; А — выступ; Б — паз; В — зуб; Г— паз.

Рисунок А.9а — Схема работы механизма спускового

1 — курок с ударником; 2 — спуск; 3 — тяга; 4 — ось курка; 5 — гнеток; 6 — пружина боевая; 7 — переводчик; 8 — разобщитель; 9 — стержень; А — выступ; Б — выступ; В — зуб; Г — паз; Д — паз; Е — отгиб.

Рисунок А.10 — Крючок штыря

1 — крючок; 2 — втулка крючка; А — отверстие.

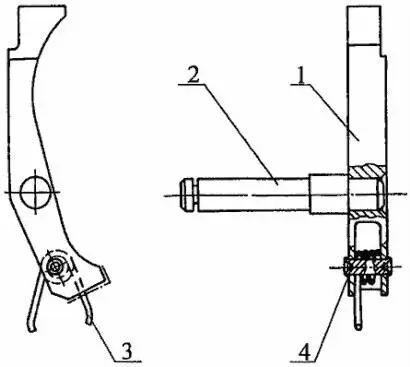

Рисунок А.11 — Шептало блока

1 — шептало; 2 — ось шептала; 3 — пружина шептала; 4 — штифт

Рисунок А.12 — Втулка запорная

1 — втулка запорная; 2 — фиксатор втулки; А — выступы сухарные; Б — выемка; В — проточка; Г — паз; Д — отгиб; Е — плечи.

Рисунок А.13 — Разобщитель с осью

1 — разобщитель; 2 — ось разобщителя; А — плечо; Б — плечо; В — отгиб.

Рисунок А.14 — Узел фиксации

1 — кольцо; 2 — фиксатор; 3 — пружина фиксатора; 4 — ось фиксатора; А — зуб; Б — выступ

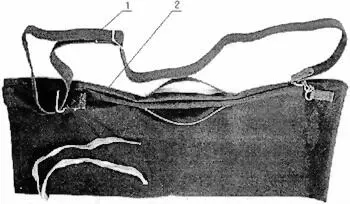

Рисунок А.15 — Сумка для переноски гранатомета

1 — ремень 6Ш5; 2 — сумка 6Ш86.

Рисунок А.16 — Сумка для выстрелов 6Ш48М

Рисунок А.17 — Расположение сумки на гранатометчике

Рисунок А.18 — Ремень для ношения стрелкового оружия

Рисунок А.19 — Одиночный комплект ЗИП

1 — бойки; 2 — толкатели; 3 — шайбы стопорные; 4 — банник; 5 — отвертка; 6 — стержень; 7 — масленка; 8 — выколотка; 9 — фиксаторы втулки; 10 — чеки; 11 — кольцо-съемник

Рисунок А.20 — Отделение узла фиксации от блока ствольного
