— прочистить и смазать ударник курка и выбрасыватель;

— смазать штырь через зазор между втулкой и штырем и через отверстие под упор пружины.

Чистой ветошью удалить излишки смазки с каналов и бойков.

Почистить и смазать тонким слоем поверхности узлов и деталей гранатомета.

После чистки и смазки сборку гранатомета производить по пунктам 3.4.3 или 3.4 5 и проверить работу гранатомета.

При постановке гранатомета на длительное хранение (более 1 года) провести его консервацию.

Перед консервацией провести полную разборку гранатомета по 3.4.4, протереть детали и узлы ветошью, смоченной нефрасом-С, протереть сухой ветошью и смазать маслом КРМ.

Собрать гранатомет по 3.4.5, завернуть его в бумагу УНИ ГОСТ 16295-93 и уложить в тару завода-изготовителя.

Для расконсервации снять бумагу, разобрать гранатомет по 3.4.4, протереть детали и узлы нефрасом-С, вытереть сухой ветошью, смазать маслом КРМ и собрать по 3.4.5.

Проверить работу гранатомета по 2.2.3.

В воинских частях гранатометы хранить в крытых помещениях в закрытых ящиках по 5 гранатометов в комплекте в каждом ящике.

Помещения для хранения должны удовлетворять требованиям ГОСТ В9.003-80.

Условия хранения 3 (ЖЗ) по ГОСТ 15150-69.

Гранатометы транспортировать в укупорочных ящиках любым видом транспорта без ограничения скорости и расстояния с применением мер защиты от непосредственного воздействия атмосферных осадков.

Выстрелы ВОГ-25 и ВОГ-25П транспортировать любым видом транспорта без ограничения скорости и расстояния и только в закрытой упаковке.

Гранатомет, выработавший гарантийный ресурс, подлежит утилизации методами, обеспечивающими невозможность его дальнейшего использования по назначению (переплавка, разрезание и т. д.).

Иллюстрации

Рисунок А.1 — 40 мм ручной противопехотный гранатомет 6Г30, в походном положении, вид слева

1 — колодка мушки; 2 — рамка прицельная; 3 — фиксатор приклада; 4 — приклад с затыльником

Рисунок А.2 — 40 мм ручной противопехотный гранатомет 6Г30, в боевом положении, вид слева

Рисунок А.3 — 40 мм ручной противопехотный гранатомет 6Г30, общий вид (разрез)

1 — крышка с рукояткой; 2 — колодка мушки; 3 — рамка прицельная; 4 — упор пружины; 5 — блок ствольной; 6 — боек; 7 — разобщитель; 8 — переводчик; 9 — курок с ударником; 10 — спуск; 11 — фиксатор приклада; 12 — тяга; 13 — приклад с затыльником; 14 — пружина спуска; 15 — гнеток; 16 — пружина боевая; 17 — крючок штыря; 18 — стопор курка; 19 — штырь; 20 — фиксатор; 21 — стопор фиксаторов; 22 — пружина блока; 23 — втулка пружины; 24 — шептало блока; 25 — рычаг шептала; 26 — стержень; А — выступ; Б — выступ отбойный

Схема фиксации выстрелов

Схема работы стопора курка

Рисунок А.4 — Блок ствольный

1 — ствол; 2 — казенник; 3 — муфта передняя; 4 — штифт муфты; 5 — муфта задняя; 6 — штифт задний; 7 — штифт казенника; Г— отверстие для фиксатора; Е — отверстие; Д — отверстие для толкателя; Ж — зуб.

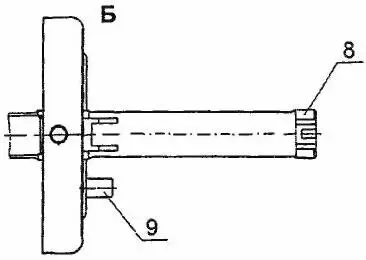

Рисунок А.5 — Основание со штангой
