При переводе взрывателя в безопасное (транспортное) положение одновременно с заводкой пружины часового механизма движок 1 поворачивается в горизонтальное положение. Шток 6 под действием пружины отходит от контактов 7 и 8 , отключая электровоспламенитель 2 и источник тока от электронной схемы взрывателя.

Поворот движка 1 в горизонтальное положение обеспечивает разрыв огневой цепи.

Неконтактное реагирующее устройствомагнитного типа обеспечивает срабатывание взрывателя при воздействии на него магнитного поля танка, бронетранспортера или автомобиля. Функциональная связь основных элементов электронной схемы взрывателя показана на блок-схеме (рис. 6).

Узлы 1–6 составляют неконтактное реагирующее устройство. Источник тока 7 часовым предохранительным механизмом 9 подключается к преобразователю напряжения 8 .

Преобразователь напряженияпредназначен для преобразования низковольтного напряжения источника тока 1,5 в до величины 15 в . Напряжение 15 в предназначено для питания боевого конденсатора и электронной схемы неконтактного реагирующего устройства.

Датчик 1 представляет собой индукционную катушку с сердечником и предназначен для преобразования магнитного поля движущейся цели (танка, бронетранспортера, автомобиля) в ЭДС сигнала.

Фильтр 2 подавляет помехи, дающие сигнал высокой частоты, и выдает полезный сигнал от датчика модулятору 3 .

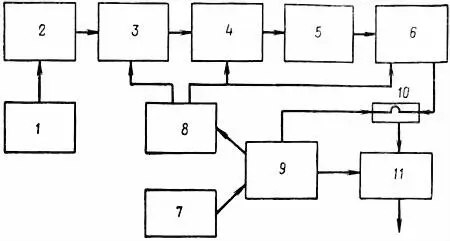

Рис. 6.Блок-схема взрывателя МВН-72:

1 — датчик; 2 — фильтр; 3 — модулятор; 4 — усилитель; 5 — счетчик импульсов; 6 — исполнительный каскад; 7 — источник тока; 8 — преобразователь напряжения; 9 — часовой предохранительный механизм; 10 — электровоспламенитель; 11 — элементы огневой цепи

Модуляторпреобразует низкочастотный полезный сигнал датчика в импульсный с частотой следования импульсов около 200 гц . Преобразованный сигнал поступает на усилитель 4 , а после усиления — на счетчик импульсов 5 .

Счетчик импульсовобеспечивает подачу сигнала на срабатывание исполнительного каскада при поступлении на него не менее трех импульсов, что исключает срабатывание от воздействия случайных одиночных импульсов.

Исполнительный каскад 6 при получении сигнала замыкает боевую цепь электровоспламенителя 10 . Электровоспламенитель, срабатывая, вызывает воспламенение пиротехнического замедлителя и через 0,2 сек происходит взрыв капсюля-детонатора и передаточного заряда, входящих в огневую цепь 11 взрывателя.

Передаточный заряд передает детонацию промежуточному детонатору мины, что вызывает взрыв кумулятивного заряда.

Гарантийный срок боевой работы взрывателя составляет 1 месяц.

Взрыватель может сохранять работоспособность в минном поле, находясь в боевом положении, до 6 месяцев и более, что должно быть учтено при снятии (обезвреживании) мин, снаряженных взрывателями МВН-72.

1. К снаряжению и установке мин ТМ-72 и серии ТМ-62 с взрывателями МВН-72 допускаются лица, знающие устройство и принцип действия взрывателя и мин и получившие инструктаж по мерам безопасности и правилам обращения с взрывателями и минами.

2. При обращении с взрывателями и минами необходимо руководствоваться настоящим Руководством и общими положениями Руководства по материальной части средств инженерного вооружения. Средства минирования и разминирования (книга первая и вторая). Инженерные боеприпасы (Воениздат, 1963).

3. При обращении с взрывателем МВН-72 необходимо всегда помнить, что взрыватель с источником тока, переведенный в боевое положение, СРАБАТЫВАЕТ:

— от воздействия магнитного поля ферромагнитных предметов, перемещаемых вблизи от взрывателя, включая и мелкие по величине предметы (оружие, лопатка, каска, щуп, осколки снарядов, чека и др.);

— от перемещения его в магнитном поле Земли.

Взрыватель также может срабатывать от магнитного поля, образуемого протеканием электрических токов вблизи от взрывателя.

4. Хранение и транспортировка взрывателей, снаряжение взрывателей источниками тока, снаряжение мин взрывателями, транспортировка мин, снаряженных взрывателями, и их установка производится только при нахождении взрывателя в транспортном положении (с предохранительными чеками).
