Примеры установки угломера.

1-й пример . Угломер установлен 30–00.

Команда «Угломер 31–20». Отжать ручку-выключатель вниз доотказа и рукой повернуть кронштейн коллиматора так, чтобы деление «31» (31–00) угломерной шкалы совместилось с указателем этой шкалы.

Отпустить ручку-выключатель и, вращая маховичок барабанчика, установить против указателя деление с цифрой «20» дополнительной шкалы угломера.

2-й пример . Угломер установлен 31–20.

Команда «Угломер 32–20». Повернуть маховичок барабанчика по часовой стрелке на один полный оборот.

При установке угла возвышения и при боковой наводке следить за обоими уровнями прицела.

66. Подготовка мины к выстрелускладывается из:

а) вкладывания дополнительных зарядов в стабилизатор мины;

б) свинчивания предохранительного колпачка головного взрывателя мины.

Если на мине будет замечена грязь, следует ее обтереть, в особенности центрующее утолщение.

По команде «Заряд такой-то»снарядный достает из пенала дополнительные заряды и вкладывает скомандованное число их между перьями стабилизатора, направляя выпуклой стороной футляра к трубке стабилизатора и укрепляя ушками в вырезах перьев стабилизатора.

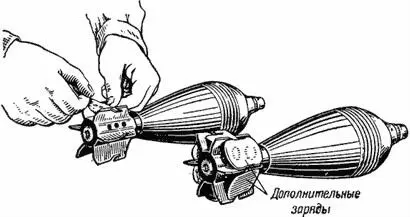

Рис. 56

а) В случае порыва футляра заряд заменить другим.

б) Дополнительныезаряды располагать симметрично по окружности стабилизатора (рис. 56).

Затем снарядный свинчивает предохранительный колпачок с головного взрывателя мины, осматривает крышку ударника (папиросу) (при этом не должно быть видно красного кольца) и передает готовую мину заряжающему.

67. Заряжание и выстрел.Заряжающий направляет мину хвостовой частью в ствол, осторожно опускает ее, доведя центрующим утолщением до раструба дула. Отдергивая руку от мины, заряжающий предупреждает: «Выстрел».

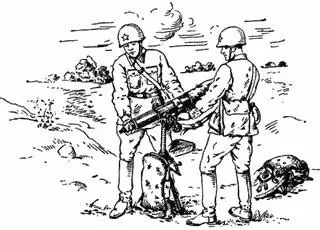

Рис. 57. Разряжание миномета

Не бросать мину резко в ствол,во избежание наклепа на центрующем утолщении мины и на стенках ствола.

Мина, опускаясь по стволу, натыкается капсюлем вышибного патрона на боек ударника. Порох вышибного патрона воспламеняется, прожигает стенки картонной гильзы и через отверстия трубки стабилизатора воспламеняет дополнительные заряды (если они вложены). Давлением газов мина выбрасывается на соответствующую дальность стрельбы.

68. Разряжание(рис. 57). Разряжание производится в случае осечки.

а) Выждать после осечки 30 секунд.

б) Рукояткой банника резко ударить по казеннику 2–3 раза.

в) Выждать еще 30 секунд.

г) Отделить ствол от опорной плиты.

д) Наводчик осторожно приподнимает ствол за казенник, а заряжающий принимает руками выпадающую из ствола мину и осматривает ее.

Важно: 1) начав поднимать казенную часть ствола, не опускать его до полного выпадения мины,во избежание случайного выстрела; 2) подхватывая выпадающую мину, не брать ее за головной взрыватель.

69. Возможные причины осечек и их устранение:а) сносился боек ударника; б) на ударнике и бойке остатки от предыдущего выстрела (оболочка капсюля, части шляпки гильзы вышибного патрона, нагар); в) загрязнен канал ствола при продолжительной стрельбе; г) загрязнено центрующее утолщение мины; д) отказ капсюля вышибного патрона; е) не доотказа вставлен вышибной патрон в трубку стабилизатора мины; ж) не центральный накол капсюля.

Для устранения:а) разрядить миномет; б) выяснить причину осечки и, если нужно, прочистить или заменить ударник, протереть банником канал ствола, обтереть центрующее утолщение мины, удалить дополнительный заряд, если он выпал, проверить пригодность мины для стрельбы, заменить вышибной заряд или его дослать. При сильном наклепе оболочки капсюля на боек свинтить казенник, снять оболочку капсюля с бойка.

70. Занятия огневой позиции. Командир отделениявыбирает ОП в соответствии с полученной задачей.

Быстро и скрытно выдвигается на намеченную ОП, определяет направление на цель и место установки миномета. Вызывает расчет условным знаком, а сам переходит на НП, расположенный в удалении, позволяющем держать с минометом связь голосом.
