НКО СССР - Наставление по стрелковому делу (НСД-40 82БМ) 82-мм батальонный миномет

Рис. 53. Походная колонна минометной роты

Головное отделение выдвигается вперед на 4 м ; остальные отделения, повернувшись вполоборота, выдвигаются на линию первого.

В движении первое отделение продолжает движение, остальные рысью выезжают на линию первого.

Расчлененный строй

Расчлененный строй роты — рота углом вперед и рота углом назад. Минометная рота из походного строя в расчлененный перестраивается по команде (сигналу) «Рота(по такому-то взводу на такой-то предмет), углом вперед(назад), стройся».

Направляющий взвод двигается на указанный предмет, а остальные подразделения роты занимают положения, как указано на рис. 54 и 55. При этом каждый взвод продолжает движение в походном или расчлененном строю.

Рис. 54. Боевой порядок минометной роты углом вперед

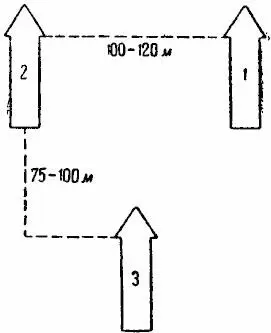

Рис. 55. Боевой порядок минометной роты углом назад

С момента расчленения роты командир взвода назначает наблюдателей за сигналами командира роты.

Выравнивание, движение, перемена направления, повороты, остановки, сбор, переход из походного положения на двуколках в походное положение на вьюках (людских) и обратно производятся порядком и по командам, указанным для отделения и взвода, с заменой в команде слова «взвод» словом «рота».

62. Установка миномета.

а) Отрыть ровик для опорной плиты скатом в сторону противника под углом 15–30°.

б) Плотно установить плиту в ровике, утопив сошники в разрыхленный грунт. При слабом грунте (песок, болото) под плиту необходимо подкладывать мешки с песком, дернины и т. д. В мерзлом и каменистом грунте вырубать ровик топором или киркой.

в) Направляя ствол в сторону стрельбы (на цель), установить двуногу-лафет, раздвинув ноги на ширину цепи и углубив сошники в грунт до упора ограничителей.

В твердом грунте сделать гнезда для сошников киркой или ломом.

Важно.Для обеспечения наибольшей устойчивости миномета при установке двуноги следить, чтобы угол между стволом и двуногой был в пределах 75–90°.

63. Выравнивание миномета.Ослабить зажимную гайку выравнивающего механизма; толчками руки по кожуху трубы подъемного механизма вывести пузырек поперечного уровня прицела на середину; затем закрепить зажимную гайку и окончательно отрегулировать положение пузырька, вращая втулку выравнивающего механизма.

64. Установка заданного угла возвышения производится по команде «Прицел такой-то».

По этой команде:

а) Вращая барабанчик червяка шкалы углов прицеливания, совместить скомандованное крупное деление (сотни угломерных делений) с указателем; затем совместить скомандованное деление шкалы барабанчика (единицы и десятки угломерных делений) с указателем.

б) Вращая рукоятку подъемного механизма, вывести пузырек продольного уровня на середину.

Пример установки прицела.Прицел установлен 0-00. Команда «прицел 6-40». Вращая маховичок барабанчика, совместить деление «б» на шкале углов возвышения и деление «40» на дополнительной шкале углов возвышения с соответствующими указателями.

65. Установка угломера и боковая наводка миномета производятся по команде «Угломер такой-то. Наводить туда-то».

По этой команде:

а) Вращая барабанчик червяка шкалы сотен угломерных делений, установить соответствующее деление против указателя; на шкале барабанчика будет «0». Затем шкалу барабанчика поставить скомандованным числом малых угломерных делений (число десятков и единиц) против указателя.

При значительных перемещениях шкалы сотен угломерных деленийследует выключить червяк нажимом вниз на его ручку-выключатель и повернуть кронштейн, чтобы деление угломерной шкалы совместилось с указателем.

б) Визируя одновременно через щель коллиматора и поверх корпуса его, вращением поворотного механизма установить щель коллиматора в створе с точкой наводки.

Большие перемещения при боковой наводке производить перестановкой двуноги, используя поворотный механизм только для уточнения наводки (дает боковые перемещения вправо и влево на 0-50).
