Складывание приклада производится только при десантировании. Во всех остальных случаях, в том числе и при стрельбе, пулеметы находятся с откинутым прикладом. Для складывания приклада надо утопить левую защелку приклада выколоткой или пулей патрона через отверстие в правой стенке ствольной коробки (рис. 34) и повернуть приклад влево до закрепления его левой защелкой в сложенном положении.

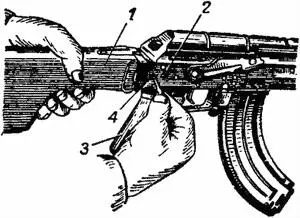

Рис. 34.Складывание приклада:

1 — приклад; 2 — ствольная коробка; 3 — пистолетная рукоятка; 4 — отверстие в стенке ствольной коробки

Для откидывания приклада в боевое положение надо нажать пальцем руки на заднюю часть защелки с насечкой в левую сторону (рис. 35) и повернуть приклад вправо до закрепления его правой защелкой в откинутом положении.

Рис. 35.Откидывание приклада в боевое положение:

1 — приклад; 2 — ствольная коробка; 3 — пистолетная рукоятка; 4 — задняя часть левой защелки с насечкой

15. Сошка(рис. 36) служит упором при стрельбе. Она имеет: основание; две ноги с полозками для упора в грунт и с выступами для фиксации ног в сложенном положении; пружину для разведения ног; пружинную застежку на левой ноге для скрепления ног в сложенном положении, Сошка от пулемета не отделяется.

16. Затворная рама с газовым поршнем(рис. 37) служит для приведения в действие затвора и ударно-спускового механизма.

Затворная рама имеет: внутри — каналы для возвратного механизма и для затвора; сзади — предохранительный выступ; по бокам — пазы для движения затворной рамы по отгибам ствольной коробки; с правой стороны — выступ для опускания (поворота) рычага автоспуска и рукоятку для перезаряжания пулемета; снизу — фигурный вырез для помещения в нем ведущего выступа затвора и паз для прохода отражательного выступа ствольной коробки. В передней части затворной рамы укреплен газовый поршень.

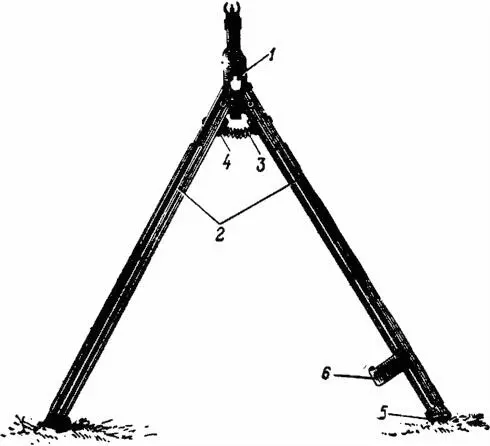

Рис. 36.Сошка:

1 — основание сошки; 2 — ноги; 3 — пружина; 4 — выступ; 5 — полозок; 6 — пружинная застежка

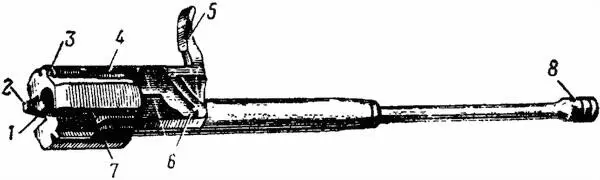

Рис. 37.Затворная рама с газовым поршнем:

1 — канал для затвора; 2 — предохранительный выступ; 3 — выступ для поворота рычага автоспуска; 4 — паз для отгиба ствольной коробки; 5 — рукоятка; 6 — фигурный вырез; 7 — раз для отражательного выступа; 8 — газовый поршень

17. Затвор(рис. 38) служит для досылания патрона в патронник, закрывания канала ствола, разбития капсюля и извлечения из патронника гильзы (патрона).

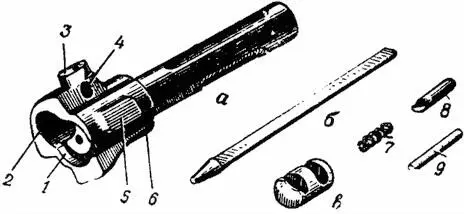

Рис. 38.Затвор:

а — остов затвора; б — ударник; в — выбрасыватель; 1 — вырез для дна гильзы; 2 — вырез для выбрасывателя; 3 — ведущий выступ; 4 — отверстие для оси выбрасывателя; 5 — боевой выступ; 6 — продольный паз для отражательного выступа; 7 — пружина выбрасывателя; 8 — ось выбрасывателя; 9 — шпилька

Затвор состоит из остова, ударника, выбрасывателя с пружиной и осью, шпильки.

Остов затвораимеет: на переднем срезе — два цилиндрических выреза для дна гильзы и для выбрасывателя; по бокам — два боевых выступа, которые при запирания затвора заходят в вырезы ствольной коробки; сверху — ведущий выступ для поворота затвора при запирании и отпирании; на левой стороне — продольный паз для прохода отражательного выступа ствольной коробки (паз в конце расширен для обеспечения поворота затвора при запирании); в утолщенной части остова затвора — отверстия для оси выбрасывателя и шпильки. Внутри остов затвора имеет канал для помещения ударника.

Ударникимеет боек и уступ для шпильки.

Выбрасыватель с пружинойслужит для извлечения гильзы (патрона) из патронника и удержания ее до встречи с отражательным выступом ствольной коробки. Выбрасыватель имеет зацеп для захвата гильзы, гнездо для пружины и вырез для оси.

Шпилькаслужит для закрепления ударника и оси выбрасывателя.
