Прицел(рис. 31) состоит из колодки прицела, пластинчатой пружины, прицельной планки, целика и хомутика.

Колодка прицелаимеет: два сектора для придания прицельной планке определенной высоты, проушины для крепления прицельной планки, отверстия для штифта и замыкателя газовой трубки; внутри — гнездо для пластинчатой пружины и полость для затворной рамы; на задней стенке — полукруглый вырез для крышки ствольной коробки. Колодка прицела надета на ствол и закреплена штифтом,

Пластинчатая пружинапомещается в гнезде колодки прицела и удерживает прицельную планку в приданном положении.

Рис. 31.Прицел:

1 — колодка прицела; 2 — сектор: 3 — прицельная планка; 4 — защелка хомутика; 5 — хомутик; 6 — маховичок винта целика; 7 — целик

Прицельная планкаимеет гнездо для целика и вырезы для удержания хомутика в установленном положении посредством защелки с пружиной. На верхней и нижней сторонах прицельной планки нанесены шкалы с делениями от 1 до 10, а на стенке гнезда целика — шкала с десятью делениями. Цифры шкал прицела обозначают дальности стрельбы в сотнях метров, а каждое деление шкалы целика соответствует 2 тысячным дальности стрельбы.

Хомутикнадет на прицельную планку и удерживается в приданном положении защелкой. Защелка имеет пружину и зуб, которым она заскакивает в вырез прицельной планки.

Целикимеет гривку с прорезью для прицеливания, винт с маховичком, пружину, шайбу и штифт.

При введении поправок на боковой ветер и на боковое движение цели гривка целика передвигается вправо или влево маховичком.

Мушкаввинчена в полозок, который закреплен в основании мушки. На полозке и на основании мушки нанесены риски, определяющие положение мушки.

К пулеметам последних выпусков прилагается приспособление для стрельбы ночью (самосветящиеся насадки). Каждое приспособление состоит из откидного целика с широкой прорезью, устанавливаемого на прицельной планке, и широкой мушки, надеваемой на мушку оружия сверху. На целике и мушке приспособления нанесены светящиеся точки.

Приспособление для стрельбы ночью устанавливается на пулеметы при поступлении их в войска и в процессе эксплуатации от них не отделяется.

При стрельбе днем целик и мушка приспособления откидываются вниз. В этом положении они не мешают пользоваться прицельными приспособлениями пулемета.

При стрельбе ночью и в условиях ограниченной видимости целик приспособления повертывается вверх до соприкосновения с гривкой целика, а мушка приспособления сдвигается вверх по пружине и надевается на мушку пулемета,

13. Крышка ствольной коробки(рис. 32) предохраняет от загрязнения части и механизмы, помещенные в ствольной коробке. С правой стороны она имеет ступенчатый вырез для прохода выбрасываемых наружу гильз и для движения рукоятки затворной рамы, сзади — отверстие для выступа направляющей трубки возвратного механизма. Крышка удерживается на ствольной коробке с помощью полукруглого выреза на колодке прицела, поперечного паза ствольной коробки и выступа направляющей трубки возвратного механизма.

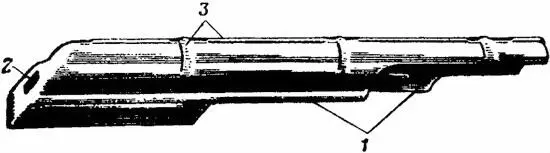

Рис. 32.Крышка ствольной коробки:

1 — ступенчатый вырез; 2 — отверстие; 3 — ребра жесткости

14. Приклад и пистолетная рукоятка(рис. 33) служат для удобства действия пулеметом. Приклад имеет антабку для ремня, гнездо для принадлежности и металлический затыльник с крышкой над гнездом. В гнезде приклада укреплена пружина для выталкивания пенала с принадлежностью.

У пулемета со складывающимся прикладом, кроме того, приклад имеет выступ для правой защелки приклада с пружиной, удерживающей приклад в откинутом положении, и ушки для присоединения приклада к ствольной коробке.

а

б

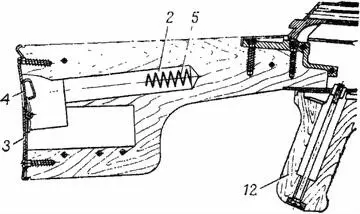

Рис. 33.Приклад и пистолетная рукоятка:

а — приклад РПК (разрез); б — приклад РПКС в сложенном положении; 1 — антабка для ремня; 2 — гнездо для принадлежности; 3 — затыльник; 4 — крышки; 5 — пружина для выталкивания пенала с принадлежностью; 6 — выступ приклада с ушками; 7 — проушина ствольной коробки; 8 — правая защелка приклада с пружиной; 9 — задняя часть левой защелки с насечкой; 10 — пружина защелки; 11 — вырез для правой защелки приклада; 12 — пистолетная рукоятка
