Министерство Обороны СССР - 7,62-мм ручной пулемет Калашникова (РПК и РПКС). Наставление по стрелковому делу

Рис. 14.Отделение досылателя

— отделить пружину подавателя: взять подаватель в левую руку штифтом для пружины кверху, правой рукой с помощью выколотки снять конец пружины с штифта; вытянуть немного пружину, затем с помощью пенала принадлежности отделить пружину от подавателя (рис. 15);

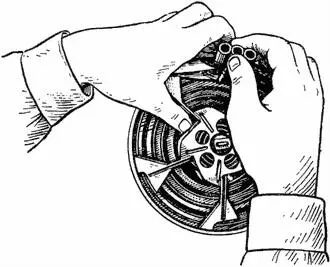

Рис. 15.Отделение пружины подавателя

— отделить снаряжательный рычаг: положить магазин на стол снаряжательным рычагом кверху, выколоткой утопить стопор; левой рукой повернуть гайку на ¼ оборота и снять ее вверх; удерживая левой рукой корпус магазина, правой рукой приподнять снаряжательный рычаг (рис. 16) и, плавно спуская пружину, отделить его от корпуса; извлечь стопоры с пружиной из отверстия оси подавателя.

б) Коробчатый . Взять магазин в левую руку крышкой вверх, выпуклой частью от себя; правой рукой с помощью выколотки утопить выступ стопорной планки в отверстие на крышке магазина большим пальцем левой руки сдвинуть крышку несколько вперед (рис. 17), правой рукой снять крышку с корпуса, удерживая при этом стопорную планку большим пальцем левой руки; постепенно освобождая пружину, вынуть ее вместе со стопорной планкой и подавателем из корпуса магазина; отделить подаватель от пружины.

Рис. 16.Отделение снаряжательного рычага

Рис. 17.Отделение крышки коробчатого магазина

Рис. 18.Отделение муфты возвратного механизма

3) Разобрать возвратный механизм.Взять возвратный механизм в левую руку, поставить направляющую трубку вертикально (пяткой книзу) на стол (упор), сжать возвратную пружину вниз и правой рукой снять муфту (рис. 18); снять пружину с направляющей трубки; отделить направляющий стержень от трубки.

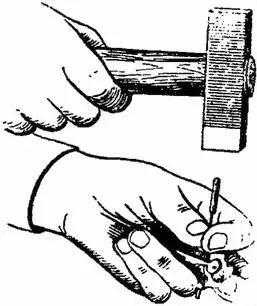

Рис. 19.Выталкивание шпильки при отделении выбрасывателя и ударника от затвора

4) Разобрать затвор.Вытолкнуть выколоткой шпильку, удерживающую ударник и ось выбрасывателя (рис. 19), и извлечь ударник из канала затвора; вытолкнуть выколоткой ось выбрасывателя и извлечь из затвора выбрасыватель с пружиной.

5) Разобрать ударно-спусковой механизм (разборка производится под руководством офицера или оружейного мастера):

— отделить шептало одиночного огня, замедлитель курка и спусковой крючок: удерживая пулемет левой рукой за ствольную коробку, правой рукой с помощью выколотки нажать на рычаг автоспуска и разъединить шептало автоспуска с курком; спустить курок с боевого взвода; тонким концом выколотки поднять левый конец боевой пружины и пальцами завести его за боевой взвод курка; отверткой вывести длинный конец пружины автоспуска из кольцевой проточки оси спускового крючка; выколоткой продвигая ось спускового крючка влево, вынуть ее; постепенно вынимая выколотку, пальцами левой руки извлечь из ствольной коробки шептало одиночного огня, его пружину, пружину замедлителя и замедлитель курка; выколоткой поднять кверху правый конец боевой пружины и пальцами завести за боевой взвод курка (рис. 20); нажимая указательным пальцем левой руки снизу на хвост спускового крючка, приподнять спусковой крючок кверху и правой рукой извлечь его из ствольной коробки (рис. 21);

Рис. 20.Заведение правого конца боевой пружины за выступ боевого взвода курка

Рис. 21.Извлечение спускового крючка из ствольной коробки

— отделить курок: нажимая отверткой на длинный конец пружины автоспуска, вывести его из кольцевой проточки оси курка и выколоткой сдвинуть ось курка влево; придерживая курок правой рукой, левой рукой вынуть ось курка; повернуть курок гак, чтобы левая цапфа была направлена в сторону патронника, и извлечь курок из ствольной коробки (рис. 22); отделить боевую пружину от курка;
