Министерство Обороны СССР - 7,62-мм ручной пулемет Калашникова (РПК и РПКС). Наставление по стрелковому делу

Рис. 8.Отделение затвора от затворной рамы

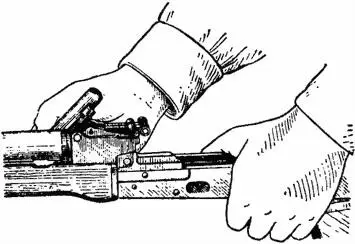

Рис. 9.Поворот замыкателя газовой трубки с помощью пенала принадлежности

7. Порядок сборки пулемета после неполной разборки:

1) Присоединить газовую трубку со ствольной накладкой.Удерживая пулемет левой рукой, правой рукой надвинуть газовую трубку передним концом на патрубок газовой камеры и прижать задний конец ствольной накладки к стволу; повернуть с помощью пенала принадлежности замыкатель на себя до входа его фиксатора в выем на колодке прицела.

2) Присоединить затвор к затворной раме.Взять затворную раму в левую руку, а затвор в правую руку и вставить затвор цилиндрической частью в канал затворной рамы; повернуть затвор так, чтобы его ведущий выступ вошел в фигурный вырез затворной рамы, и продвинуть затвор вперед.

3) Присоединить затворную раму с затвором к ствольной коробке.Взять затворную раму в правую руку так, чтобы затвор удерживался большим пальцем в переднем положении. Левой рукой обхватить шейку приклада, правой рукой ввести газовый поршень в полость колодки прицела и продвинуть затворную раму вперед настолько, чтобы отгибы ствольной коробки вошли в пазы затворной рамы, небольшим усилием прижать ее к ствольной коробке и продвинуть вперед.

4) Присоединить возвратный механизм.Правой рукой ввести возвратный механизм в канал затворной рамы; сжимая возвратную пружину, подать направляющую трубку вперед и опустив несколько книзу, ввести ее пятку в продольный паз ствольной коробки.

5) Присоединить крышку ствольной коробки.Вставить крышку ствольной коробки передним концом в полукруглый вырез на колодке прицела; нажать на задний конец крышки ладонью правой руки вперед и книзу так, чтобы выступ направляющей трубки возвратного механизма вошел в отверстие крышки ствольной коробки.

6) Спустить курок с боевого взвода и поставить на предохранитель.Нажать на спусковой крючок и поднять переводчик вверх до отказа.

7) Присоединить шомпол.

8) Вложить пенал в гнездо приклада.Уложить принадлежность в пенал и закрыть его крышкой, вложить пенал дном в гнездо приклада (рис. 10) и утопить его так, чтобы гнездо закрылось крышкой.

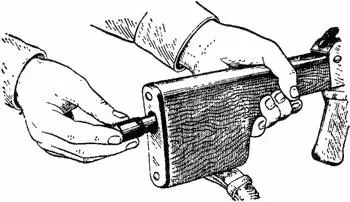

Рис. 10.Вкладывание пенала в гнездо приклада

9) Присоединить магазин к пулемету.Удерживая пулемет левой рукой за шейку приклада, правой рукой ввести в окно ствольной коробки зацеп магазина (рис. 11) и повернуть магазин на себя так, чтобы защелка заскочила за опорный выступ крышки магазина.

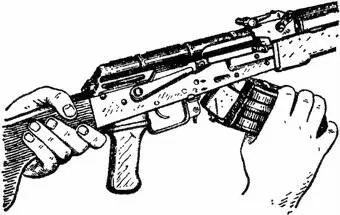

Рис. 11.Присоединение магазина

10) Сложить ноги сошки.Поставить пулемет левой рукой в вертикальное положение; правой рукой, несколько сводя ноги сошки (рис. 12), прижать их к стволу и закрепить пружинной застежкой.

8. Порядок полной разборки пулемета:

1) Произвести неполную разборку, руководствуясь ст. 6.

2) Разобрать магазин:

а) Барабанный :

— отделить крышку магазина: положить магазин дном корпуса на стол; правой рукой с помощью выколотки утопить стопор гайки крышки, левой рукой повернуть гайку на ¼ оборота и снять ее вверх с оси подавателя; упираясь большими пальцами рук в горловину магазина, остальными пальцами рук обхватить крышку (рис. 13) и снять ее;

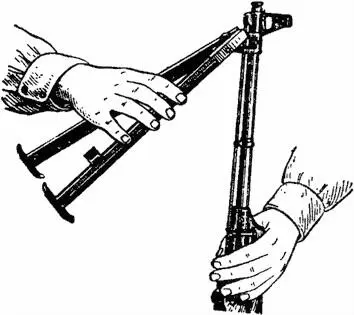

Рис. 12.Складывание ног сошки

Рис. 13.Отделение крышки магазина

— отделить подаватель: взять магазин левой рукой так, чтобы большой палец упирался в один из фигурных выступов подавателя, а остальные обхватили горловину магазина; большим пальцем левой руки несколько повернуть подаватель по ходу часовой стрелки, правой рукой вынуть досылатель из горловины (рис. 14); удерживая корпус магазина левой рукой, правой рукой, плавно поворачивая подаватель против хода часовой стрелки, спустить пружину и снять подаватель с оси;
