Министерство Обороны СССР - 9-мм пистолет Макарова (ПМ). Наставление по стрелковому делу

Ударник(рис. 27) служит для разбития капсюля. Он имеет: в передней части — боек, в задней части — срез для предохранителя, который удерживает ударник в канале затвора.

Рис. 27.Ударник:

1 — боек; 2 — срез для предохранителя

Ударник изготавливается трехгранным с целью уменьшения его веса и уменьшения трущихся поверхностей.

Выбрасыватель(рис. 28) служит для удержания гильзы (патрона) в чашечке затвора до встречи с отражателем. Он имеет зацеп, который заскакивает в кольцевую проточку гильзы и удерживает гильзу (патрон) в чашечке затвора, и пяточку для соединения с затвором; в задней части пяточки выбрасывателя сделан уступ для помещения головки гнетка. В задней части выбрасывателя находится выемка для удобства утапливания гнетка выступом протирки при отделении выбрасывателя от затвора. Выбрасыватель вставляется в паз в затворе.

Рис. 28.Выбрасыватель:

1 — зацеп; 2 — пяточка для соединения с затвором; 3 — гнеток; 4 — пружина выбрасывателя

Гнеток в головной части утолщен. В утолщенную часть упирается передний конец пружины выбрасывателя, надетой на заднюю часть гнетка (меньшего диаметра).

Гнеток с пружиной выбрасывателя вставляется в гнездо в затворе. Под действием пружины зацеп выбрасыватель все время наклонен к чашечке затвора.

Предохранитель(рис. 29) служит для обеспечения безопасности обращения с пистолетом. Он имеет: флажок для перевода предохранителя из положения «огонь» в положение «предохранение» и обратно; фиксатор для удержания предохранителя в приданном ему положении; ось, на которой сделан уступ с полочкой для поворота шептала и освобождения курка от боевого взвода при переводе предохранителя в положение «предохранение»; ребро для запирания затвора с рамкой при постановке предохранителя в положение «предохранение»; зацеп для запирания курка в положении «предохранение»; выступ для воспринятия удара курка при включении предохранителя.

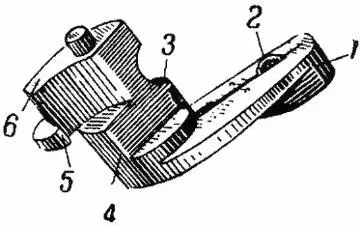

Рис. 29.Предохранитель:

1 — флажок предохранителя; 2 — фиксатор; 3 — уступ; 4 — ребро; 5 — зацеп; 6 — выступ

Предохранитель вставляется в гнездо затвора.

Целиквместе с мушкой служит для прицеливания. Своим основанием он вставляется в поперечный паз затвора.

25. Возвратная пружина(рис. 30) служит для возвращения затвора в переднее положение после выстрела. Крайний виток одного из концов пружины имеет меньший диаметр по сравнению с другими витками. Этим витком пружина при сборке надевается на ствол, чтобы обеспечить ее надежное удержание на стволе при разборке пистолета. Пружина, надетая на ствол, помещается вместе с ним в канале затвора.

Рис. 30.Возвратная пружина

26. Ударно-спусковой механизм(рис. 31) состоит из курка, шептала с пружиной, спусковой тяги с рычагом взвода, спускового крючка, боевой пружины и задвижки боевой пружины.

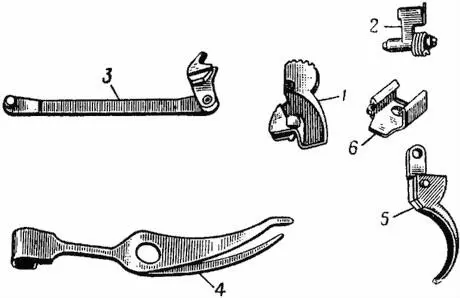

Рис. 31.Части ударно-спускового механизма:

1 — курок; 2 — шептало с пружиной; 3 — спусковая тяга с рычагом взвода; 4 — боевая пружина; 5 — спусковой крючок; 6 — задвижка боевой пружины

Курок(рис. 32) служит для нанесения удара по ударнику. Он имеет сверху — головку с насечкой для взведения курка рукой; на передней плоскости — вырез для обеспечения свободного хода курка пари спуске его с боевого взвода; выем для зацепа предохранителя; в основании курка — два уступа: верхний — предохранительный взвод, нижний — боевой взвод; по бокам — цапфы, на которых вращается курок в цапфенных гнездах рамки. и дугообразные выточки для уменьшения веса; справа — зуб самовзвода для взведения курка рычагом взвода; слева — выступ для запирания курка предохранителем; снизу — углубление для широкого пера боевой пружины; справа в нижней части основания курка — кольцевой выем для помещения пяточки рычага взвода.
