Наружная поверхность ствола гладкая. На ствол надевается возвратная пружина.

Ствол соединяется с рамкой прессовой посадкой и закрепляется штифтом.

Рамкаслужит для соединения всех частей пистолета. Рамка с основанием рукоятки составляет одно целое;

В передней части рамка имеет: сверху — стойку для крепления ствол а, снизу — окно для размещения спускового крючка и гребня спусковой скобы. На боковых стенках этого окна — цапфенные гнезда для цапф спускового крючка. Стойка рамки имеет: в верхней части — отверстие, в котором закрепляется ствол; снизу — окно для размещения головки спускового крючка; справа — кривой паз для размещения и движения передней цапфы спусковой тяги.

В задней части рамка имеет: сверху — выступы с цапфенными гнездами для цапф курка и шептала и с пазами для направления движения затвора (цапфенные гнезда для цапф курка и правое цапфенное гнездо для цапфы шептала имеют прорези); снизу — окно для перьев боевой пружины.

В средней части рамка имеет окно для выхода верхней части магазина и вырез на левой стенке для затворной задержки.

Примечание . В некоторых пистолетах для облегчения веса в рамке просверлены отверстия.

Основание рукояткислужит для крепления рукоятки, боевой пружины и для помещения магазина. Оно имеет боковые окна (правое и левое) для уменьшения веса пистолета; нижнее окно для вставления магазина; на задней стенке — прилив с резьбовым отверстием для крепления боевой пружины с помощью задвижки и рукоятки с помощью винта; внизу — вырез для защелки магазина; в передней стенке — прилив с гнездом для крепления спусковой скобы к рамке при помощи оси.

Спусковая скобаслужит для предохранения хвоста спускового крючка от нечаянного нажатия на него. Она имеет на переднем конце гребень (прилив) для ограничения хода затвора при движении назад. Спусковая скоба удерживается в рамке в верхнем положении пружиной и гнетком, расположенными в гнезде на передней стенке основания рукоятки.

24. Затвор(рис. 26) служит для подачи патрона из магазина в патронник, запирания канала ствола при выстреле, удержания гильзы (извлечения патрона) и постановки курка на боевой взвод.

Снаружи затвор имеет: мушку для прицеливания; поперечный паз для целика; насечку между мушкой и целиком для исключения отсвечивания поверхности затвора при прицеливании; на правой стороне — окно для выбрасывания гильзы (патрона); паз для выбрасывателя; гнездо для гнетка с пружиной выбрасывателя; с левой стороны — гнездо для предохранителя и две выемки для фиксатора предохранителя: верхнюю — для положения флажка «предохранение» и нижнюю — для положения флажка «огонь», рядом с верхней выемкой — красный кружок, который открывается при постановке флажка в положение «огонь» и закрывается флажком при включении предохранителя; с обеих сторон — насечку для удобства отведения затвора рукой; на заднем конце затвора — паз для прохода курка.

а

б

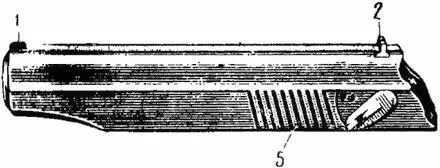

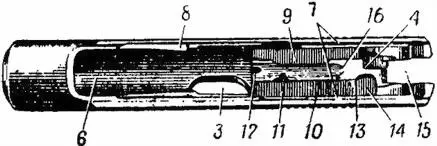

Рис. 26.Затвор:

а — левая сторона; б — вид снизу; 1 — мушка; 2 — целик; 3 — окно для выбрасывания гильзы (патрона); 4 — гнездо для предохранителя; 5 — насечка; 6 — канал для помещения ствола с возвратной пружиной; 7 — продольные выступы для направления движения затвора по рамке; 8 — зуб для постановки затвора на затворную задержку; 9 — паз для отражателя; 10 — паз для разобщающего выступа рычага взвода; 11 — выем для разобщения шептала с рычагом взвода; 12 — досылатель; 13 — выступ для разобщения рычага взвода с шепталом; 14 — выем для помещения разобщающего выступа рычага взвода; 15 — паз для курка; 16 — гребень

Внутри затвор имеет: канал для помещения ствола с возвратной пружиной; продольные выступы для направления движения затвора по рамке; зуб для постановки затвора на затворную задержку; гребень; паз для отражателя; паз для разобщающего выступа рычага взвода; чашечку для помещения дна гильзы; досылатель для досылання патрона из магазина в патронник; выступ для разобщения рычага взвода с шепталом; выем для помещения разобщающего выступа рычага взвода при нажатом спусковом крючке; на правой стороне гребня затвора имеется выем, предназначенный для разобщения шептала с рычагом взвода при снятии затвора с затворной задержки при нажатом спусковом крючке; канал для помещения ударника.
