1 — технологическая чека; 2 — пружина; 3 — капроновые ленты; 4 — колпачок; 5 — пластинчатые крестовина; 6 — крышка; 7 — втулка; 8 — лапка; 9 — корпус боевого элемента; 10 — стакан; 11 — заряд ВВ (тротил); 12 — взрыватель; 13 — вышибной заряд взрывателя; 14 — вышибной заряд мины; 15 — пиротехнический замедлитель; 16 — пиротехнический датчик Б-179
Боевой элемент (рис. 5) после отстрела его из стакана устанавливается на местности перпендикулярно ее поверхности под действием подпружиненных лапок (рис. 6). Сброс крышки, фиксирующей лапки в сжатом состоянии, осуществляется вышибным зарядом 13 (рис. 4), срабатывающим после сгорания пиротехнического заместителя с временем горения 3–4 с, который поджигается вышибным зарядом 14 .
Рис. 5.Боевой элемент после отстрела из стакана:
1 — корпус боевого элемента; 2 — лапки; 3 — крышка
Рис. 6.Боевой элемент в боевом положении:
1 — корпус боевого элемента; 2 — лапки; 3 — привод датчика цели
Боевой элемент имеет стальной корпус с зарядом ВВ и взрыватель.
Взрыватель мины (рис. 7) предохранительного типа (с разрывом огневой цепи), с натяжным датчиком цели и самоликвидатором.
Разрыв огневой цепи обеспечивается размещением капсюля-детонатора, находящегося в подпружиненном движке 24 , в стороне от детонатора 22 .
Натяжным датчиком цели являются четыре нити 26 длиной 10 м каждая, размещенные в подпружиненных колпачках 27 . Одним концом нити прикреплены к рычагу 29 , другим — к колпачку 27 . Разбрасывание нитей на местности и перевод взрывателя в боевое положение происходит после срабатывания вышибного заряда 8 . При этом корпус 1 отстреливается вверх, колпачки 27 под действием пружин 23 отбрасываются в стороны и нити разматываются. Механизм взрывателя под действием пружины 13 расстопоривается и становится в боевое положение, при этом совмещается огневая цепь и запускается механизм самоликвидации. При воздействия цели на нить происходит ее натяжение, которое вызывает поворот рычага 23 и соосно с ним соединенных корпуса механизма самоликвидации 11 , штока 14 , корпуса накольного механизма 15 . При этом шарики 20 выкатывался в пазы муфты 13 , освобождая ударник 17 , который накалывает капсюль-детонатор. Происходит взрыв капсюля-детонатора, детонатора и заряда ВВ. Цель поражается осколками от дробления корпуса боевого элемента взрывом заряда ВВ.

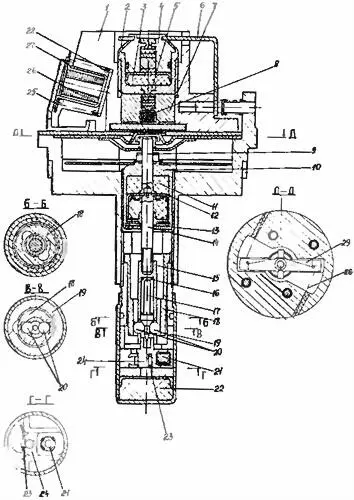

Рис. 7.Взрыватель мины ПОМ-2 (разрез):
1 — корпус; 2 — втулка; 3, 8 — вышибной заряд; 4, 7 — втулка; 5 — пиротехнический замедлитель; 6 — скоба; 9 — упорный шток; 10 — корпус механизма самоликвидации; 11 — каучук; 12 — поршень; 13 — пружина; 14 — шток; 15 — корпус накольного механизма; 16 — пружина; 17 — ударник; 18 — муфта; 19 — втулка; 20 — шарики; 21 — капсюль-детонатор (КД-Н-10); 22 — детонатор; 23 — пружина; 24 — движок; 25 — пластина; 26 — нить датчика цели; 27 — колпачок; 28 — пружина; 29 — рычаг
В том случае, если воздействия цели не произошло. мина самоликвидируется (взрывается) следующим образом: поршень 12 под действием пружины перемещается вверх, преодолевая сопротивление жидкого каучука, и перемещает соединенные с ним шток 14 и корпус наколъного механизма 15 до тех пор, пока шарики не выкатятся в расточку муфты 18 . При выкатывании шариков ударник освобождается, производя взрыв заряда ВВ.
Время самоликвидации в температурном диапазоне применения может быть в следующих пределах:
от 4 до 14 ч при температуре от +50 до +40 °C;
от 6 до 16 ч при температуре от +40 до +20 °C;
от 9 до 30 ч при температуре от +20 до 0 °C;
от 13 до 39 ч при температуре от 0 до минус 20 °C;
от 15 до 70 ч при температуре от минус 20 до минус 30 °C;
от 25 до 114 ч при температуре от минус 30 до минус 40 °C.
4. Практические мины и кассеты
Для учебных целей по установке и преодолению минных полей предназначены практические мины и практические кассеты УИ-КПОМ-2. УИ-КПОМ-2А и УИ-КПОМ-2Д.
