При заряженном гранатомете контактное кольцо диафрагмы порохового заряда поджимает вверх контакты, а пружины диафрагмы упираются в казенную часть ствола, чем обеспечивается наличие цепи между гранатометом и выстрелом.

17. Прицельные приспособленияслужат для наводки гранатомета в цель. Они состоят из оптического прицела ПГОК-9 с системой освещения; механического открытого прицела и электронно-оптического прицела ПГН-9 (у гранатометов СПГ-9МН и СПГ-9ДМН).

18. Оптический прицел ПГОК-9(прицел гранатометный оптический комбинированный) предназначен для обеспечения стрельбы прямой наводкой кумулятивной и осколочной гранатами, а также для стрельбы раздельной наводкой осколочной гранатой. Кроме того, прицел служит для наблюдения за полем боя, измерения углов в горизонтальной и вертикальной плоскостях, определения дальности до цели и корректирования огня. Он крепится в пазах кронштейна типа «ласточкина хвоста» и стопорится зажимным винтом.

Оптический прицел ПГОК-9 (рис. 13) является основным прицелом гранатомета (данные оптического прицела приведены в приложении 2). Он состоит из двух соединенных между собой прицелов: прицела прямой наводки и прицела раздельной наводки.

Рис. 13.Прицел ПГОК-9:

а — прицел прямой наводки; б — прицел раздельной наводки; 1 — корпус; 2 — механизм выверки прицела и температурных поправок; 3 — механизм поперечного качания; 4 — узел переключения сеток; 5 — визир; 6 — механизм угломера; 7 — поперечный уровень; 8 — направляющая; 9 — механизм углов прицеливания; 10 — боковой уровень; 11 — налобник; 12 — наглазник

19. Прицел прямой наводки(рис. 14) представляет собой оптический визир с призменной системой и двумя переключающимися сетками, которые могут поочередно устанавливаться в фокальной плоскости объектива.

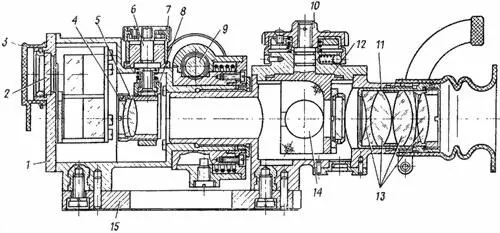

Рис. 14.Прицел прямой наводки (в разрезе):

1 — корпус; 2 — защитное стекло; 3 — колпачок; 4 — объектив; 5 — оправа объектива; 6 — винт; 7 — маховичок; 8 — каретка; 9 — червяк; 10 — маховичок; 11 — оправа окуляра; 12 — кронштейн; 13 — линзы окуляра; 14 — сетка; 15 — планка

Прицел состоит из корпуса, оптической системы, механизма выверки прицела и температурных поправок, механизма поперечного качания и узла переключения сеток.

Корпусслужит для соединения всех частей прицела. Снизу корпус имеет планку для присоединения прицела к кронштейну.

Оптическая системаприцела состоит из защитного стекла для предохранения от попадания влаги и пыли в прицел, двухлинзового объектива для получения изображения наблюдаемого объекта, системы призм для полного оборачивания изображения, двух сеток прицела, пятилинзового окуляра для рассматривания изображения наблюдаемого объекта и светофильтров.

Защитное стекло крепится в плато зажимным кольцом. Для предохранения от загрязнения и повреждения защитного стекла на оправу надевается резиновый колпачок.

Объектив помещен в оправе, которую можно перемещать в вертикальной и горизонтальной плоскостях с помощью механизма выверки прицела.

Сетки прицела (рис. 15) в оправах закреплены на кронштейне. На каждой сетке нанесены шкалы углов прицеливания, боковых поправок и дальномерная шкала. Снизу под шкалами нанесены буквы «КУМ» (кумулятивная) и «ОСК» (осколочная).

Деления шкалы прицела сетки «КУМ» обозначены цифрами 6, 8, 10 и 12, соответствующими дальностям стрельбы в сотнях метров (600, 800, 1000 и 1200 м).

а

б

Рис. 15.Сетки прицела прямой наводки:

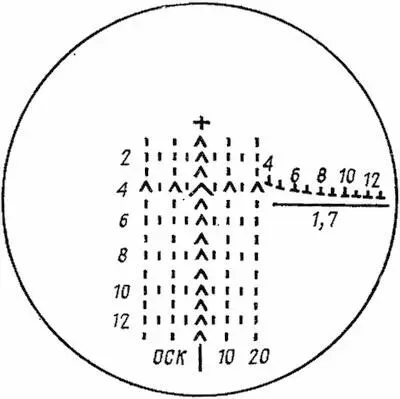

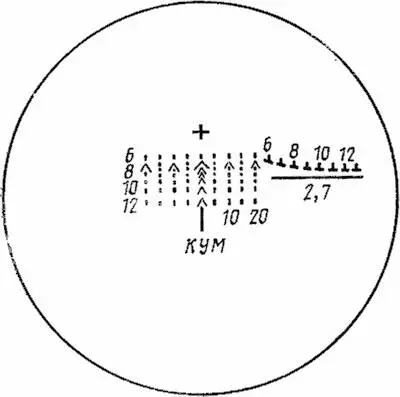

а — сетка для стрельбы кумулятивной гранатой; б — сетка для стрельбы осколочной гранатой

Деления шкалы прицела сетки «ОСК» обозначены цифрами 2, 4, 6, 8, 10 и 12, соответствующими дальностям стрельбы в сотнях метров (200, 400, 600, 800, 1000 и 1200 м).

Угольники и штрихи на сетке для удобства называются прицельными марками, в центральной колонке — центральными марками, а справа и слева от центральной колонки — боковыми прицельными марками.
