Министерство обороны СССР - Руководство по станковому гранатомету СПГ-9М

а

б

Рис. 3.Общий вид выстрела ПГ-9В и кумулятивной гранаты ПГ-9:

а — выстрел; б — кумулятивная граната на полете; 1 — кумулятивная граната; 2 — пороховой заряд ПГ-9В; 3 — головная часть взрывателя; 4 — головная часть гранаты; 5 — реактивный двигатель; 6 — стабилизатор

Выстрел ОГ-9В (рис. 4) состоит из осколочной гранаты и порохового заряда. Начальная скорость осколочной гранаты 316 м/с.

а

б

Рис. 4.Общий вид выстрела ОГ-9В и осколочной гранаты ОГ-9:

а — выстрел; б — осколочная граната на полете; 1 — осколочная граната; 2 — пороховой заряд ОГ-9П; 3 — взрыватель ГО-2; 4 — головная часть гранаты; 5 — стабилизатор

При встрече гранаты с целью происходит разрыв гранаты на осколки, которые разлетаются в стороны и поражают цель.

7. Разборка гранатомета может быть неполная и полная: неполная — для чистки, осмотра, устранения неисправностей и смазки гранатомета после стрельбы и учебных занятий; полная — для чистки при сильном загрязнении, а также при техническом обслуживании гранатомета.

Полную разборку гранатомета производить только в артиллерийских ремонтных мастерских под руководством артиллерийского техника, хорошо знающего устройство гранатомета и порядок его разборки и сборки. Разбирать прицелы ПГОК-9 и ПГН-9, а также генератор электростреляющего механизма в войсках запрещается.

В подразделениях разрешается производить только неполную разборку гранатомета.

Перед разборкой гранатомета необходимо убедиться, что он не заряжен.

При разборке и сборке гранатомета выполнять следующие основные правила:

— применять только штатный инструмент, имеющийся в комплекте ЗИП;

— отделяя или присоединяя детали и механизмы, не применять резких ударов и излишних усилий;

— детали и механизмы следует размещать в порядке разборки на столе, чистом брезенте или фанере;

— перед сборкой детали, подлежащие смазыванию, тщательно протереть и смазать соответствующей смазкой.

Излишне частая разборка гранатомета ускоряет изнашивание частей и механизмов.

8. Порядок неполной разборки гранатомета.

1) Отделить от кронштейна систему освещения прицела:

— отделить от прицела патроны системы освещения сеток, шкал и уровней прицела;

— отделить корпус с аккумулятором, предварительно оттянув фиксатор;

— уложить систему освещения в футляр.

2) Отделить от гранатомета оптический прицел(рис. 5):

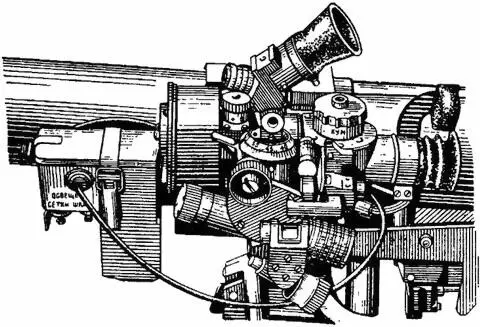

Рис. 5.Оптический прицел ПГОК-9 с системой освещения

— надеть резиновый колпачок на входное отверстие прицела;

— установить на прицеле нулевые установки, визир поставить в переднее крайнее положение и закрепить, риски механизма поперечного качания совместить;

— ослабить зажимной винт кронштейна прицела и отделить прицел, продвинув его вперед;

— уложить прицел в футляр, закрепив его на планке.

3) Отделить колесный ход(у гранатомета СПГ-9ДМ):

— отжать один из флажков, повернуть ось и снять колеса с осью;

— при необходимости отделить основание оси от станка.

4) Разобрать запирающий механизм и отделить затвор от ствола(рис. 8):

— открыть затвор, повернув рукоятку запирающего механизма влево назад до упора;

— утопить выколоткой гнеток и снять обойму, сдвинув ее назад (снимать обойму при закрытом затворе запрещается во избежание резкого отделения гнетка с пружиной);

— вынуть гнеток с пружиной и фиксатор из отверстия переходника;

— повернуть рукоятку до совпадения плоскостей рукоятки и переходника и вынуть рукоятку с клином вверх, удерживая клин от выпадания;

— отделить клин от рукоятки;

— утопить выколоткой стопор оси затвора, вытолкнуть ось вверх до упора (при этом ось остается на стволе) и отделить затвор, вынув его проушину из гнезда прилива ствола (рис 7).
