М. Алексеев - Автоматический пистолет Маузер образца 1908 года калибр 7,68 и 9 мм

Подающий механизм, если патронов нет, находится в наименьшем напряжении (пружина), причем подаватель упирается своими верхними выступами в нижнюю часть затвора. Если патроны имеются в магазинной коробке, то пружина будет сжата в зависимости от количества патронов и подаватель будет упираться в нижний патрон, а очередной патрон будет упираться в нижнюю часть затвора.

Положение прочих частей указано в главе V "Описание частей пистолета".

Предохранитель поднят вверх, при этом зуб среднего выступа предохранителя зашел в верхний отросток фигурного паза курка, а зуб пружинной лопасти предохранителя переместился из верхней зарубки на левой стенке остова замка в нижнюю зарубку.

Курок, под действием зуба среднего выступа предохранителя, отошел своей верхней частью назад, и между задней головкой ударника и передней частью курка образовался зазор. Нижний закругленный выступ курка несколько продвинулся вперед и через задний стержень возвратно-боевой пружины несколько сжал последнюю.

Ударник не испытывает давления курка и находится в крайнем заднем положении, его движение назад ограничивается упором двух боковых выступов головки в задние стенки кольцевого паза затвора.

Возвратная пружина ударника — в наименьшем сжатии.

Прочие части пистолета занимают то же положение, что и в п. "А" этой главы.

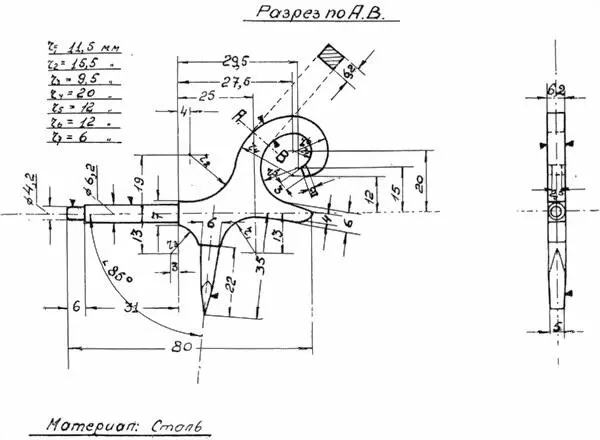

Рис. 39.

Курок при отводе его назад своим передним выступом несколько приподнимает спусковой рычаг и спусковую тягу. Минуя вершину переднего выступа курка, спусковой рычаг и соединенная с ним тяга опускаются вниз под действием верхнего пера V-образной пружины, и задний поперечный выступ спускового рычага (шептало) станет ниже вершины переднего выступа курка. Таким образом, когда курок будет стремиться под действием возвратно-боевой пружины итти вперед, он упрется нижней частью переднего выступа (боевым взводом) в заднюю часть поперечного выступа спускового рычага и останется в заднем положении.

Нижний закругленный выступ курка, при отводе последнего, пойдет вперед (курок вращается на оси) и своей вершиной, скользя по задней поверхности шляпки заднего стержня, утопит его в продольное окно и сожмет возвратно-боевую пружину. Ввиду того что возвратно-боевая пружина будет находиться в очень сжатом состоянии, передний стержень усиливает нажим на лодыжку, последняя же в свою очередь последовательно усиливает давление на остальные части пистолета.

Прочие части, пистолета занимают то же положение, что и в п. "А" этой главы, кроме ударника, положение которого будет аналогично положению, описанному в п. "Б".

Предохранитель поднят вверх, при этом зуб среднего выступа предохранителя зашел в нижний отросток фигурного паза курка, а зуб пружинной лопасти предохранителя находится в нижней зарубке с левой стороны остова замка.

Курок, под действием зуба среднего выступа предохранителя, отошел своей верхней частью назад, и между нижней частью переднего выступа курка и задней частью поперечного выступа спускового рычага (между шепталом и боевым взводом) образовался небольшой зазор, позволяющий спусковому рычагу и тяге свободно без задержки подниматься и опускаться при нажиме на спусковой крючок.

Курок в заднем положении будет удерживаться зубом среднего выступа предохранителя.

Нижний закругленный выступ курка несколько продвинулся вперед и вверх через задний стержень возвратно-боевой пружины, несколько усилил сжатие последней по сравнению с положением курка на боевом взводе.

Прочие части пистолета занимают то же положение, что и в п. "А" этой главы, кроме ударника, положение которого будет аналогично положению, описанному в п. "Б".

При нажатии пальцем руки на хвост спускового крючка последний пойдет назад, повернувшись своими плечиками в пазах остова пистолета, при этом задний верхний выступ спускового крючка поднимается вверх, упирается в нижнюю часть поперечного выступа спусковой тяги и поднимает тягу вверх. Тяга в свою очередь головкой поднимает заднюю часть спускового рычага (шептало) и выведет ее из-под боевого взвода курка.
