присоединить снаряженный магазин;

взвести и отпустить подвижные части;

перевести предохранитель в положение «Предохранитель».

5.1.2. Непосредственно перед началом стрельбы перевести предохранитель в положение «Огонь», для начала стрельбы нажать на спусковой крючок. В случае израсходования патронов в магазине заменить его на запасной.

5.1.3. Для ведения прицельного огня применяется прицельное приспособление (мушка и целик), оптический прицел или ночной прицел.

При стрельбе с использованием механического прицела мушку и целик приводят в вертикальное положение.

Оптический и ночной прицелы используются в соответствии с эксплуатационной документацией на эти прицелы.

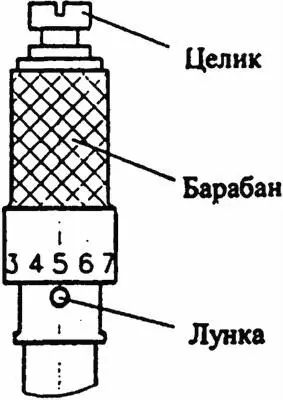

Установку дистанции стрельбы с помощью механического прицела производят поворотом барабана, в соответствии с рис. 5.1, предварительно нажав на целик сверху, совмещая нужную цифру на барабане с лункой, залитой белой краской, на корпусе механического прицела.

Рис. 5.1 — Механический прицел

5.1.4. После окончания стрельбы перевести предохранитель в положение «Предохранитель».

5.1.5. При полном прекращении стрельбы необходимо разрядить винтовку, для чего:

отсоединить магазин;

перевести предохранитель в положение «Огонь»;

извлечь патрон из патронника, для чего, удерживая винтовку, отвести затворную раму назад, убедиться в отсутствии патрона в патроннике и отпустить затворную раму. Извлеченный патрон (при условии отсутствия качки пули в гильзе) поместить в магазин;

нажать на спусковой крючок;

перевести переводчик в положение «Предохранитель».

5.1.6. При необходимости транспортирования винтовки необходимо перевести ее в походное положение, для чего:

ВНИМАНИЕ!ПЕРЕД ПЕРЕВОДОМ ВИНТОВКИ В ПОХОДНОЕ ПОЛОЖЕНИЕ НЕОБХОДИМО УБЕДИТЬСЯ В ОТСУТСТВИИ ПАТРОНОВ В МАГАЗИНЕ И ПАТРОННИКЕ, ПРИ ЭТОМ СТВОЛ ВИНТОВКИ ДОЛЖЕН БЫТЬ НАПРАВЛЕН В БЕЗОПАСНУЮ СТОРОНУ.

отделить оптический прицел или сложить мушку и целик при использовании механического прицела;

сложить сошку, прижав стойки к стволу в сторону приклада, и закрепить защелкой;

перевести предохранитель в положение «Огонь», оттянуть затворную раму назад на половину ее хода (приблизительно на 110 мм) и, удерживая ее, зафиксировать предохранителем, переведя его в положение «Предохранитель».

расфиксировать ствол со ствольной коробкой, для чего вывести конец рукоятки из зацепа на опоре и, разворачивая ее, вывести из зацепления с зубом казенника;

зафиксировать рукоятку за зацеп на ствольной коробке;

сложить винтовку и зафиксировать фиксатором за корпус спускового механизма;

повернуть ручку для переноса в сторону дульной части ствола (для переноски винтовки в сложенном положении);

для переноса на большое расстояние упаковать винтовку в чехол.

5.2. Подготовка исходных данных для стрельбы

5.2.1. Подготовка исходных данных для стрельбы из винтовки включает: наблюдение и целеуказание; определение установок прицела; выбор точки прицеливания (наводки). 5.2.2. Наблюдение ведется в указанном секторе обстрела на глубину до 1800 м невооруженным глазом или через оптический прицел.

5.2.3. Для определения установок прицела и положения точки прицеливания необходимо определить расстояние до цели и учесть внешние условия, влияющие на дальность и направление полета пуль.

5.2.4. Расстояние до цели определяется:

по ориентирам местных предметов, расстояние до которых заранее известно;

по угловой величине цели;

по дальномерной шкале оптического прицела;

с помощью прицельного угольника и штрихов сетки оптического прицела.

5.2.4.1. При определении расстояния по угловой величине цели необходимо знать высоту цели, до которой определяется расстояние. Для определения расстояния необходимо:

определить угловую величину цели в тысячных (ТД), пользуясь прицельным угольником и штрихами сетки в поле зрения; вычислить расстояние по формуле (1):

Д = В z×1000/У (1)

где Д — расстояние до цели, м; В — высота цели, м; У — угловая величина цели, ТД.

5.2.4.2. При определении расстояния до цели по дальномерной шкале, например, представленной на рисунке 5.2, необходимо навести шкалу на цель так, чтобы цель располагалась между сплошной горизонтальной и наклонной пунктирной линиями.

Штрих шкалы, расположенный над целью, указывает в сотнях метрах расстояние до цели, имеющей высоту 1,7 м.
