М Неклюдовъ - Автоматическiй пистолетъ Браунинга 1-го образца 1900 года калибра 7,65 мм

Пистолетъ не имѣтъ приспособленiя, которое бы указывало на то, что всѣ патроны израсходованы изъ магазина.

Бока рукоятки пистолета покрываются эбонитовыми щечками (рис. 1), но въ этомъ не встрѣчается особой необходимости, — напротивъ безъ нихъ пистолетъ получился бы еще болѣе плоскимъ и удобнымъ для носки в корманѣ. Для прикрѣпленiя шнура, внизу рукоятки пистолета имѣется скобка "S" (рис. 1).

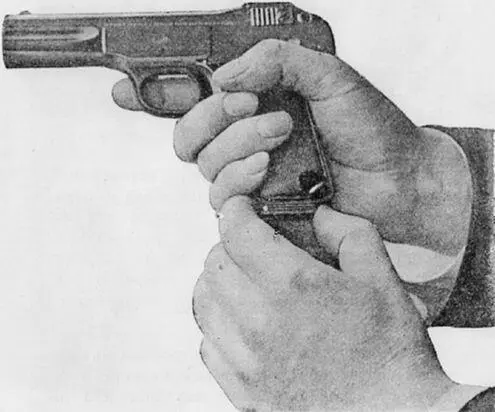

1. Вынуть изъ пистолета магазинъ. Для этого, держа пистолетъ въ правой рукѣ, какъ показано на рис. 8, большимъ пальцемъ лѣвой руки надавливаютъ на магазинную защелку "z", тогда магазинъ легко вынимается изъ рукоятки пистолета.

Рис. 8.

2. Наполнить магазинъ патронами, какъ показано на рис. 9, по одному патрону, надавливая шляпкой патрона на середину подавателя и передвигая патронъ до упора шляпки его в заднюю стѣнку магазина, а при вставкѣ слѣдующихъ патроновъ, надавливая на патронъ, находящiйся въ магазинѣ. Эту операцiю слѣдуетъ повторять, пока не будетъ вставлено въ магазинъ 7 патроновъ.

Рис. 9.

3. Вставить магазинъ съ патронами въ рукоятку пистолета. При вставкѣ магазина слѣдуетъ его вдвигать въ рукоятку пистолета до тѣхъ поръ, пока не послышится характерный звукъ закрывающейся защелки.

4. Ввести въ патронникъ ствола пистолета патронъ, т. е. зарядить пистолетъ. Для этого берутъ пистолетъ въ правую руку за рукоятку, наблюдая, чтобы указательный палецъ этой руки никоимъ образомъ не остался бы на спусковомъ крючкѣ, (иначе можетъ произойти случайный выстрѣлъ), послѣ чего берутъ большимъ и указательнымъ пальцемъ лѣвой руки за насѣчку ползунка "b" (рис. 1) и оттягиваютъ назадъ до отказа, какъ это указано на рис. 10. Послѣ того подвижную часть пистолета отпускаютъ; во время движенiя впередъ (подъ дѣйствiемъ возвратной пружины) будетъ захваченъ патронъ изъ магазина и досланъ въ патронникъ.

Рис. 10.

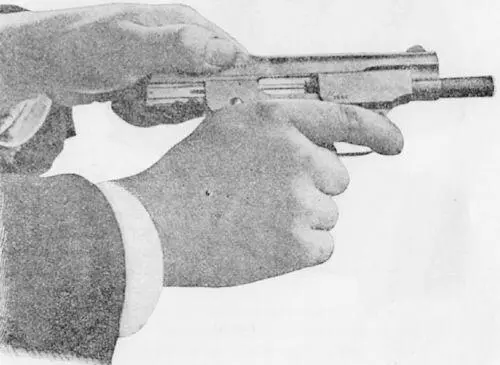

Отодвиганiе подвижной части для заряжанiя можетъ быть произведено и такъ, какъ указано на рис. 11, т. е. возможно ползунокъ отодвигать назадъ, нажимая на переднiй обрѣзъ ползунка.

Рис. 11.

Пистолетъ готовъ къ дѣйствiю: достаточно нажать на спускъ, чтобы произвести выстрѣлъ. Если не предполагается производить стрѣльбу сейчасъ же послѣ заряжанiя пистолета, то необходимо поставить его на предохранитель "u" рукояткой кверху (чтобы было видно слово "sur").

Если пистолетъ стоитъ уже на предохранителѣ, то для начала стрѣльбы необходимо опустить предохранитель внизъ, что дѣлается въ моментъ начала стрѣльбы, какъ указано на рис. 12, опуская предохранитель большимъ пальцемъ правой руки.

Рис. 12.

Послѣ стрѣльбы слѣдуетъ прочистить стволъ. Для этого отодвинаютъ подвижную часть въ крайнее заднее положенiе прiемомъ, какой указанъ на рис. 11, причемъ большимъ пальцемъ правой руки поднимаютъ предохранитель кверху, тогда круглая часть стержня предохранителя войдетъ въ вырѣзъ "n³" и тѣмъ задержитъ подвижную часть пистолета въ крайнемъ заднемъ положенiи. Это положенiе дастъ возможность легко прочистить стволъ.

Кромѣ чистки, указаннымъ прiемомъ можно пользоваться для заряжанiя пистолета одиночными патронами отъ руки въ томъ случаѣ, когда магазинъ пистолета по какой-либо причинѣ утерянъ. При опусканiи предохранителя, затворъ освобоится, пойдетъ впередъ и запретъ стволъ.

Если требуется болѣе тщательная чистка пистолета, то производится частичная , или неполная разборка его. Для этой цѣли слѣдуетъ сдѣлать слѣдующее:

1. Вынуть магазинъ изъ рукоятки пистолета. Операцiя выниманiя магазина производится такъ, какъ описано выше (рис. 8).

2. Разрядить пистолетъ , если въ патронникѣ ствола имѣется патронъ. Разрядка пистолета производится оттягиванiемъ назадъ до отказа подвижной части пистолета, прiемомъ, указаннымъ для заряжанiя (рис. 10 и 11); при этомъ патронъ будетъ выброшенъ изъ ствола.

3. Вывинтить два винта "a, a" (рис. 1) и снять ползунокъ . Послѣ того какъ винты вывернуты и вынуты изъ своихъ гнѣздъ, слѣдуетъ отттянуть назадъ подвижную часть пистолета и потомъ отпустить ее, тогда ползунокъ, вслѣдствiе инерцiи при остановкѣ затвора у ствола, немного сдвинется съ мѣста, послѣ чего уже легко будетъ ползунокъ разъединить отъ затвора и снять съ возвратной пружины.
