Сзади затыльника находится выступ, который имеет поперечный канал для ремня и отверстие для шарнирного крепления откидного приклада, внизу — рукоятка управления огнем, соединена со спусковой скобой.

К спусковой коробке прикреплено цевье из пластмассы. Спусковая коробка удерживается с затворной коробкой при помощи стопора.

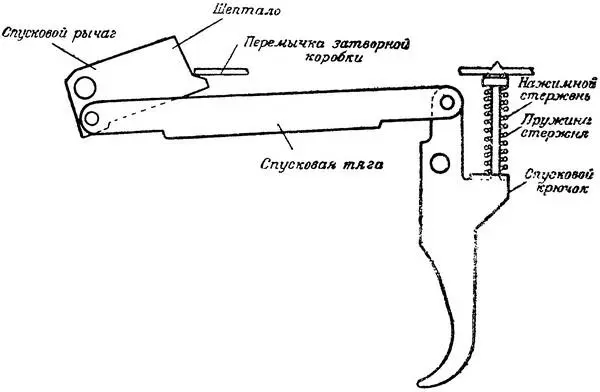

Спусковой механизм состоит из спускового крючка, спусковой тяги, спускового рычага и нажимного стержня с пружиной (рис. 3).

Разборка : 1. Снять коробчатый магазин, нажать на защелку и отделить магазин.

2. Отделить затворную коробку со стволом от спусковой коробки, для чего:

а) отвести стопор затворной коробки в нижнее положение;

б) нажать указательным пальцем левой руки на спусковой крючок, а правой рукой повернуть затворную коробку вправо на 90°, отделить затворную коробку.

3. Отделить возвратный механизм.

4. Вынуть затвор.

Рис. 3.

Сборка производится в обратной последовательности.

Для производства автоматической стрельбы нужно:

1. Отвести откидной приклад в заднее положение (при стрельбе из боевой машины в переднем положении).

2. Поставить затвор на предохранительное положение.

3. Вставить магазин с патронами в обойму затворной коробки, чтобы защелка заскочила за выступ магазина.

4. Поставить затвор на боевой взвод.

5. Нажать пальцем на спусковой крючок. При этом:

Спусковой крючок , вращаясь на оси, отведет в переднее положение спусковую тягу, которая опустит шептало спускового рычага в нижнее положение.

Затвор под действием возвратно-боевой пружины, двигаясь вперед, захватывает очередной патрон из магазина и досылает его в патронник.

Выбрасыватель затвора заскакивает в проточку гильзы патрона.

Когда затвор своим передним срезом подойдет вплотную к пеньку ствола, боек ударника, выступающий за передний срез затвора, своим концом ударит по капсюлю патрона, и произойдет выстрел.

Затвор , удерживаясь в переднем положении силой возвратно-боевой пружины и своей массой, надежно закрывает канал ствола. По мере увеличения давления порохового газа на дно гильзы затвор начинает отходить назад, сжимая возвратно-боевую пружину.

Выбрасыватель зацепом извлекает из патронника гильзу, которая, встречая, на своем пути отражатель, выбрасывается в окно затворной коробки.

После отхода затвора назад пружина подающего механизма магазина поднимет подаватель с очередным патроном на уровень затвора.

Стрельба будет продолжаться до тех пор, пока не будут израсходованы все патроны в магазине или пока не будет освобожден спусковой крючок.

Одиночную стрельбу можно производить коротким нажатием на спусковой крючок, тогда затвор после выстрела остановиться на боевом взводе.
