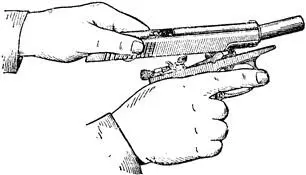

Рис. 14. Присоединение затвора к рамке.

При присоединении затвора к рамке оттягивать вниз и перекашивать спусковую скобу необязательно. При этом, отведя затвор в заднее положение, необходимо приподнять его задний конец до отказа так, чтобы нижняя передняя стенка затвора упиралась в стойку для крепления ствола выше гребня спусковой скобы.

3. Вставить магазин в основание рукоятки.

Удерживая пистолет в правой руке, левой вставить магазин в основание рукоятки через нижнее ее окно и продвинуть магазин до упора так, чтобы защелка (нижний конец боевой пружины) заскочила за выступ на стенке магазина. Удары ладонью по магазину не допускаются.

Рис. 15. Вставление магазина в основание рукоятки.

4. Проверить правильность сборки пистолета после неполной разборки.

Выключить предохранитель. Отвести затвор в заднее положение. Он должен остановиться на затворной задержке. Нажатием на кнопку затворной задержки большим пальцем правой руки отпустить затвор. Под действием возвратной пружины затвор должен резко вернуться в переднее положение, а курок должен стоять на боевом взводе. Включить предохранитель. Курок должен сорваться с боевого взвода и заблокироваться.

Полная разборка пистолета производится в следующем порядке.

1. Произвести неполную разборку.

2. Отделить шептало и затворную задержку от рамки.Взять пистолет в левую руку, придерживая головку курка и, нажимая на спусковой крючок, плавно спустить курок с боевого взвода. Резкий поворот курка не допускается во избежание поломки широкого пера боевой пружины.

Выступом протирки снять крючок пружины шептала с затворной задержки (рис. 16).

Рис. 16. Снятие крючка пружины шептала с затворной задержки.

Повернуть шептало вперед (носиком вверх) до совпадения лыски на правой цапфе с прорезью цапфенного гнезда в рамке; затем шептало и затворную задержку приподнять вверх и отделить их от рамки (рис. 17).

Рис. 17. Отделение шептала и затворной задержки от рамки.

3. Отделить рукоятку от основания рукоятки.

Лезвием протирки (или плоским концом затворной задержки) вывинтить винт и, сдвигая рукоятку назад, отделить ее от основания рукоятки (рис. 18).

Рис. 18. Отделение рукоятки от основания рукоятки.

4. Отделить боевую пружину от рамки.

Сдвинуть вниз и отделить от основания рукоятки задвижку боевой пружины и снять боевую пружину с прилива основания рукоятки (рис. 19).

Рис. 19. Отделение боевой пружины от рамки.

5. Отделить курок от рамки.

Повернув спусковой крючок в переднее положение, указательным и большим пальцами правой руки повернуть курок вперед до совпадения лысок на его цапфах с прорезями в цапфенных отверстиях в рамке, сдвинуть курок в сторону ствола и вынуть его (рис. 20).

Рис. 20. Отделение курка от рамки.

6. Отделить спусковую тягу с рычагом взвода от рамки.

Удерживая рамку в левой руке, правой приподнять задний конец спусковой тяги (рис. 21) и вывести ее цапфу из отверстия спускового крючка.

Рис. 21. Отделение спусковой тяги с рычагом взвода от рамки.

7. Отделить спусковой крючок от рамки.

Удерживая рамку в левой руке, правой рукой оттянуть спусковую скобу вниз, как при неполной разборке пистолета; поворачивая крючок вперед, вывести его цапфы из цапфенных гнезд в рамке и отделить спусковой крючок от рамки. Поставить спусковую скобу на
