ОСОАВИАХИМ - Наставление по стрелковому делу ОСОАВИАХИМА винтовка «Манлихер» образца 1895 года

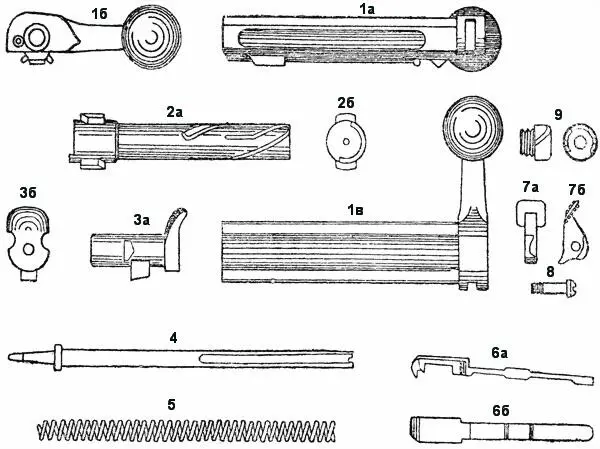

Рис. 3. Затвор:

1а, 1б, 1в — стебель затвора, 2а, 2б — боевая личинка, 3а, 3б — курок, 4 — ударник, 5 — боевая пружина, 6а, 6б — выбрасыватель, 7а, 7б — предохранитель, 8 — болт предохранителя, 9 — муфта боевой личинки.

Внутри стебель затвора имеет канал с двумя винтовыми выступами для поворота боевой личинки при открывании и закрывании затвора; паз для помещения выбрасывателя; кольцевой выступ для направления ударника и воспрепятствования ему вывинчиваться из курка.

2. Боевая личинка служит для запирания патронника. Снаружи она имеет: полувенчик для удержания вместе с выбрасывателем стреляных гильз после выстрела до удаления их из ствольной коробки; 2 боевых выступа; стебель с двумя винтовыми вырезами для поворота боевой личинки винтовыми выступами стебля затвора при открывании и закрывании затвора и паз для прохода отражателя.

Внутри боевая личинка имеет канал с завинтованным концом для ввинчивания муфты боевой личинки, удерживающей в канале боевой личинки ударник с надетой на него боевой пружиной.

3. Выбрасыватель для извлечения гильзы или патрона из патронника.

4. Курок для постановки и удерживания ударника на боевом взводе. Снаружи он имеет: выступ с боевым взводом, предохранительный вырез и гребень с насечкой или пуговку для оттягивания ударника на боевой взвод при закрытом затворе.

Внутри курок имеет канал с винтовою нарезкою для ввинчивания ударника в курок.

5. Ударник с бойком для удара по капсюлю. Он имеет продольный срез, который препятствует ударнику вывинчиваться из курка.

6. Боевая пружина для сообщения ударнику движения вперед.

7. Муфта боевой личинки для закрепления ударника с боевой пружиной в канале боевой личинки.

Спусковой механизм с отражающим приспособлением(рис. 4)

Спусковой механизм служит для приведения в действие ударного приспособления при производстве выстрела.

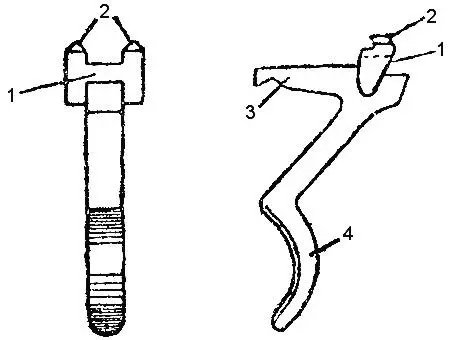

Рис. 4а.

1 — головка, 2 — затворная задержка, 3 — хобот, 4 — хвост.

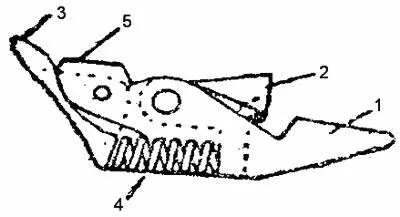

Рис. 4б.

1 — рычаг, 2 — шептало, 3 — отражатель, 4 — пружинка, 5 — предохранительный выступ.

Спусковой механизм состоит из спускового крючка, спускового рычага, шептала и отражателя стреляных гильз.

1. Спусковой крючок имеет: головку с хоботом для нажатия на спусковой рычаг; верхняя раздвоенная часть головки служит затворною задержкою; хвост — для накладывания пальца.

2. Спусковой рычаг имеет: выступ для устранения совместно с двугорбым выступом на стебле затвора возможности спуска курка при не вполне закрытом затворе; паз для помещения шептала и отражателя; дыру для болта спускового механизма и дыры для шпильки отражателя.

3. Шептало для удержания курка на боевом взводе.

4. Отражатель стреляных гильз для удаления их из ствольной коробки.

Магазин

Магазин служит для помещения запаса очередных патронов и подающего механизма. Его составляют следующие части.

1. Магазинная коробка для помещения патронов и подающего механизма. Спереди на ней находится дыра для винта, соединяющего магазинную коробку со ствольную; снизу — дыра для винта, соединяющего крышку магазинной коробки с этой коробкой; внутри коробки — пазы для направления обоймы с патронами, а внизу — окно для прохода обоймы после подачи последнего патрона и около спусковой скобы — сквозная прорезь для защелки обоймы и дыры для оси защелки.

2. Подающий механизм состоит из: подавателя и рычага с их пружинами и крышки магазинной коробки.

3. Спусковая скоба служит для предохранения хвоста спускового крючка от нечаянного на него нажатия; имеет щель для прохода хвоста спускового крючка и дыру для хвостового винта.

Ложа

Ложа — ореховая. Ложа служит для соединения всех частей винтовки и удобства действия ею при производстве выстрела и нанесении удара штыком. Ложа состоит из цевья, шейки и приклада .

Ствольная накладка

Ствольная накладка служит для предохранения рук от ожога нагретым стволом при стрельбе.
