Министерство обороны СССР: Носимый противотанковый комплекс 9К115. Техническое описание 9К115.00.000 ТО

система управления полуавтоматическая с передачей команд по проводам и упрощенной бортовой аппаратурой

пусковое устройство 9П151 обеспечивает обстрел:

по горизонту с переориентацией ПУ в круговом секторе

— по вертикали с изменением угла поворота передней ноги ПУ под углами, град. от –15 до +15

углы разворота ПУ механизмами наведения:

— по горизонту, град. ±30

— по вертикали, град. ±5

— по вертикали, град. 2

габариты комплекса 9К115 (пусковое устройство 9П151 с установленным на нем снарядом 9М115);

в походном положении:

— длина, мм 850

— ширина, мм 250

— высота, мм 365

в боевом положении (для стрельбы с треноги):

— длина, мм 805

— ширина, мм 415

— высота, мм 560

масса вьюков:

— вьюк № 1 (пусковое устройство 9П151 со снарядом 9М115), кг 16,5

— вьюк № 2 (три снаряда 9М115), кг 19,0

масса пускового устройства 9П151 в ящике 9Я54, кг 26

масса четырех снарядов 9М115 в ящике 9Я55, кг 45

характеристика прибора наведения 9С816:

— увеличение, крат 6

— поле зрения визирного канала, град. 6

— поле зрения узкопольного пеленгационного канала, мин 40

технический ресурс аппаратуры пускового устройства 9П151 — 1000 включений во время боевых и учебных пусков, кроме того 300 включений для проведения технического обслуживания.

Комплекс 9К115 позволяет вести эффективную стрельбу в любое время суток, в том числе ночью при подсветке цели штатными осветительными средствами.

Комплекс 9К115 обеспечивает надежное поражение целей в следующих условиях:

— интервале температур от — 50 до +50 °C;

— в условиях повышенной до 95―98 % относительной влажности воздуха при температуре +35 °C;

— при приземном ветре с порывами до 15 м/с;

— в различных рельефных условиях, в том числе на высотах до 3000 м над уровнем моря;

— на местности с любым грунтом и покровом;

— при проведении пусков через водные преграды;

— на местности, зараженной радиоактивными и отравляющими веществами, с использованием расчетом штатных индивидуальных средств противохимической защиты.

Комплекс 9К115 обеспечивает надежное поражение современных танков и других бронированных целей.

Конструкция комплекса 9К115 обеспечивает безопасность его использования во всех условиях боевого применения и эксплуатации, в том числе в условиях воздействия электромагнитных полей в диапазонах 1,5―30 мГц, 30―60 мГц и метровых волн с напряженностями соответственно до 100 В/м, 30 в/м и 60 в/м, в диапазонах дециметровых и сантиметровых волн с плотностями потока мощности до 1000 Вт/м², В ящике 9Я55 снаряд 9М115 безопасен также при воздействии ЭМП в диапазонах 1,5―30 мГц и 30―150 мГц с напряженностями соответственно до 1500 В/м и 100 В/м.

Носимый противотанковый комплекс 9К115 состоит из управляемого реактивного снаряда — 9М115 1 (рис. 1) и пускового устройства 9П151.

Для проведения технического обслуживания и текущего ремонта пускового устройства 9П151 используется контрольно-проверочная аппаратура 9В569, а также приборы и оборудование контрольно-проверочной машины 9В871-2.

Для тренировки операторов комплекса 9К115 используется тренажер 9Ф640.

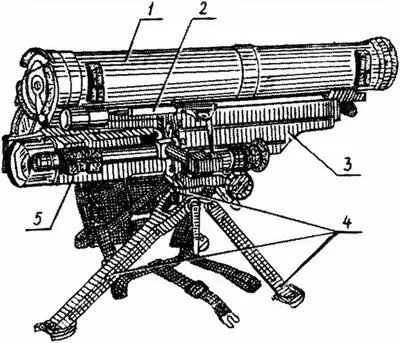

Рис. 1. Носимый противотанковый комплекс 9К115 (внешний вид слева):

1 — управляемый реактивный снаряд 9М115.00.000; 2 — механизм пуска 9П151.01.000; 3 — блок аппаратурный 9С817.00.000; 4 — станок 9П152.00.000; 5 — прибор наведения 9С816 (АФЗ 819.011).

5.1. Общее устройство

5.1.1. Снаряд 9М115 1 представляет собой компоновку собственно управляемого снаряда 9М116 в цилиндрическом контейнере.

Снаряд 9М116 — это управляемая по проводам крылатая ракета с кумулятивной боевой частью. В качестве его управляющих органов используются аэродинамические рули, расположенные в носовой части снаряда. Снаряд имеет двухкамерный трехрежимный двигатель для сообщения заданной скорости полета. На корпусе двигателя размещены трехконсольный стабилизатор и катушка проводной линии связи.

Снаряд в полете совершает вращательное движение относительно своей продольной оси по часовой стрелке.

Для определения положения снаряда на траектории на борту имеется пиротехнический трассер, который в полете фиксируется на консоли стабилизатора.

Контейнер является элементом одноразового использования и служит герметичной упаковкой при хранении и пусковой направляющей трубой при пуске снаряда 9М116.
