д) вложить винтовку в обойму так, чтобы верхний ложевой глазок остался позади обоймы;

е) закрыть наметку и закрепить ее зажимным винтом, завернув доотказа барашек винта (рис. 20).

4. Укрепить на винтовке угломер-квадрант, для чего:

а) отвернуть барашек винта, закрепляющего хомутик, откинуть винт и отвести в сторону правую половину хомутика;

б) наложить угломер-квадрант на винтовку так, чтобы окно квадранта было обращено назад, а опорные планки хомутика вошли в выемы цевья ложи;

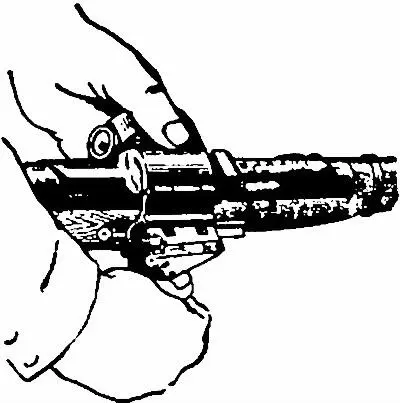

Рис. 21.Присоединение угломера-квадранта к винтовке

в) сжать хомутик и закрепить его винтом, завернув доотказа барашек винта (рис. 21).

32. Разборка гранатомета производится по окончании стрельбы, при чистке и смазке гранатомета и для осмотра его в разобранном виде.

Порядок разборки:

1. Снять с винтовки угломер-квадрант, для чего:

а) отвинтить барашек зажимного винта хомутика;

б) откинуть винт и отвести в сторону правую половину хомутика;

в) снять угломер-квадрант.

При укладке угломера-квадранта в сумку закрепить хомутик винтом, завернув доотказа его барашек.

2. Отделить винтовку от сошки, для чего:

а) отвернуть барашек зажимного винта обоймы и откинуть винт и заметку;

б) вынуть винтовку из обоймы.

При укладке сошки в сумку:

а) закрыть обойму и закрепить ее винтом, завернув доотказа барашек винта;

б) вдвинуть внутреннюю трубу стойки в наружную, а наружную — в гнездо поперечной связи и закрепить внутреннюю трубу зажимом трубки стойки;

в) свести ножки к наружной трубе и закрепить их зажимом ножек.

3. Отделить от винтовки мортирку, для чего:

а) повернуть соединительную чашку мортирки на несколько оборотов вправо;

б) повернуть шейку мортирки вправо так, чтобы основание мушки вышло из поперечной прорези шейки;

в) сиять мортирку с винтовки.

При укладке мортирки в сумку ввернуть доотказа шейку в соединительную чашку.

4. Надеть на винтовку штык.

33.Сборка и разборка винтовки производятся по правилам, изложенным в НСД-38 «Винтовка обр. 1891/30 г.».

34. Закончив сборку винтовки, гранатометчик должен проверить правильность ее.

35. Периодический осмотр гранатометов в собранном и разобранном виде производится командным и начальствующим составом в сроки, установленные Уставом внутренней службы РККА; степень разборки заранее определяется осматривающим.

36. Одновременно с осмотром гранатомета производится осмотр положенной к нему принадлежности.

37.Гранатометчик должен осматривать гранатомет ежедневно перед выходом на занятия и во время чистки. Ежедневный осмотр производить в разобранном виде, а осмотр во время чистки — в разобранном и собранном виде.

38. О всякой неисправности, выявленной при осмотре гранатомета, гранатометчик обязан немедленно доложить своему командиру.

Неисправности, «которые не могут быть устранены средствами подразделения, устранять в оружейной мастерской.

39. При ежедневном осмотре гранатомета проверять состояние винтовки, мортирки, угломера-квадранта, сошки и сумки для них.

При этом:

1. Осмотр винтовки производить, руководствуясь указаниями НСД-38 «Винтовка обр. 1891/30 г.».

2. При осмотре мортирки проверить: не заткнут ли канал ее, нет ли в нем ржавого налета или загрязнения, свободно ли вывинчивается и ввинчивается шейка мортирки.

3. При осмотре угломера-квадранта проверить, свободно ли передвигается шкала квадранта, не погнута ли визирная линейка, исправны ли мушка и прорезь, удерживается ли визирная линейка в предаваемом ей положении, исправен ли зажимной винт хомутика, нет ли на частях угломера-квадранта ржавого налета или загрязнения.

4. При осмотре сошки проверить, нет ли на частях ее ржавого налета или загрязнения, свободно ли выдвигаются и вдвигаются трубы стойки, надежно ли они закрепляются зажимами, свободно ли раздвигаются ножки сошки, надежно ли они закрепляются зажимом, исправен ли зажимной винт наметки.

5. При осмотре сумки проверить, не влажна ли она и прочно ли укреплен ее ремень.

40. При осмотре гранатомета в собранном виде проверять:
