НКО Союза ССР - Наставление по стрелковому делу (НСД-38) ружейный гранатомет и ружейная граната

14. Разрывной заряд,служащий для разрыва гранаты, взрывается от взрыва детонатора.

15. Дистанционная трубка(рис. 6) служит для передачи огня капсюлю-детонатору через определенное время. Она укреплена снизу корпуса на центральной трубке и состоит из тарели, дистанционного кольца, замедлителя, детонатора и соединительной втулки с гайкой. Вместе с дистанционной трубкой собран и укреплен на центральной трубке гранаты обтюратор.

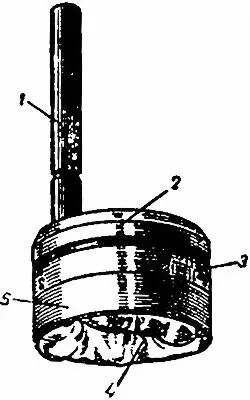

Рис. 6.Дистанционная трубка с обтюратором, дополнительным зарядом и капсюлем-детонатором:

1 — капсюль-детонатор, 2 — тарель, 3 — дистанционное кольцо, 4 — дополнительный заряд, 6 — обтюратор

Рис. 7.Тарель:

1 — установочная черта, 2 — боковое отверстие, 3 — центральное отверстие

Тарель(рис. 7) прикрывает дистанционное кольцо сверху. Она имеет выточку для суконного кружка, предохраняющего дистанционный состав дистанционного кольца от сырости, и два отверстия: центральное — для соединительной втулки и ее гайки и боковое — для замедлителя. В центральном отверстии — два выступа, не позволяющие тарели вращаться на втулке. Сбоку на тарели нанесена установочная черта для установки по ней делений дистанционного кольца.

Примечание.В гранатах прежних годов изготовления, с предохранительными колпачками на дистанционной трубке, тарель имеет на боковой поверхности винтовую нарезку для прижимного кольца, укрепляющего предохранительный колпачок на дистанционной трубке.

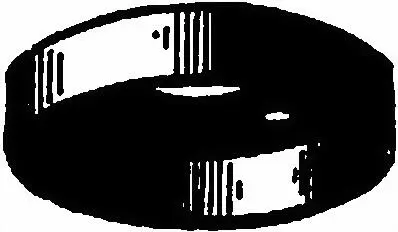

Рис. 8.Дистанционное кольцо

Дистанционное кольцо(рис. 8) служит для установки дистанционного состава на определенное время горения. Дистанционный состав (спрессованный порох) помещается в кольцевой выточке на верхней плоскости кольца. Кольцо имеет два отверстия: центральное — для соединительной втулки и боковое — запальное, через которое при выстреле воспламеняется дистанционный состав. Запальное отверстие заполнено спрессованным порохом.

На боковой поверхности кольца нанесены деления с цифрами от 3 до 12, обозначающими время горения дистанционной трубки в секундах; промежуточные деления, без цифр, означают полсекунды. Деления дистанционного кольца поворотом его устанавливаются против установочной черты тарели и определяют момент разрыва гранаты после выстрела.

Между цифрами 3 и 12 нанесено заводское клеймо.

Замедлительслужит для передачи огня от дистанционного состава к детонатору. Он состоит из трубочки, наполненной спрессованным порохом. Замедлитель ввинчен в боковое отверстие тарели и через него сообщается с дистанционным составом кольца.

Детонаторслужит для взрыва разрывного заряда. Он состоит из трубочки, наполненной взрывчатым веществом. Детонатор надет на замедлитель и вместе с ним входит в наперсток, углубленный в разрывной заряд.

Рис. 9.Обтюратор

Обтюратор(рис. 9) служит для помещения в нем дополнительного заряда и противодействия прорыву пороховых газов при выстреле между стенками канала мортирки и гранатой. Он имеет загнутые края, расширяющиеся под давлением газов, и два отверстия: центральное — для соединительной втулки и боковое — для прохода огня при выстреле в запальное отверстие дистанционного кольца.

Загнутые края бокового отверстия обтюратора входят в запальное отверстие дистанционного кольца, поэтому при установке кольца обтюратор вращается вместе с ним, а запальное отверстие всегда остается открытым.

Соединительная втулка с гайкой(рис. 10) служит для соединения и скрепления всех частей дистанционной трубки и обтюратора. Втулка вместе с дистанционной трубкой и обтюраторам надета на конец центральной трубки и закреплена на ней зажимной гайкой.

Рис. 10.Соединительная втулка с гайкой

Рис. 11.Зажимная гайка
